Renesas Starter Kits for RX62N(E1エミュレータなし)【R0K5562N0S800BE】

Renesas Starter Kits for RX62N(E1エミュレータなし)【R0K5562N0S800BE】

メーカー名:
型番:
R0K5562N0S800BE
品質ランク:
S1
数量

1セット以上
¥43,990.00(税抜)
自社在庫数
1セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Renesas Starter Kits for RX62N(E1エミュレータなし)【R0K5562N0S800BE】の概要

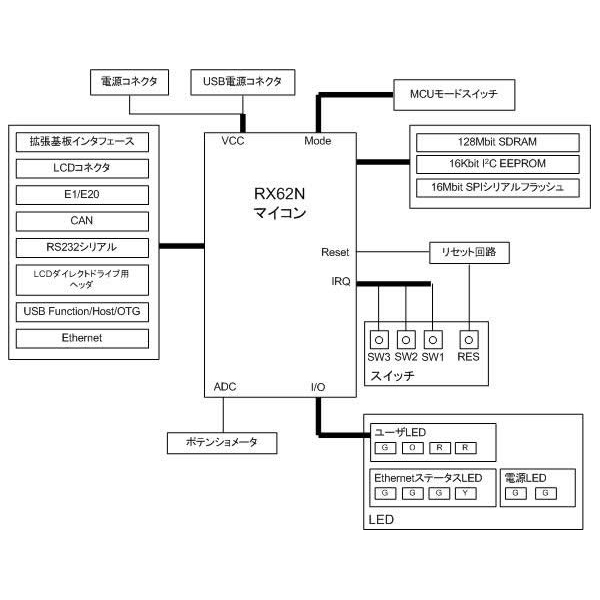

Renesas Starter Kit+ for RX62Nは、RX62Nマイコン用の学習/評価ツールです。E1エミュレータおよび統合開発環境 High-performance Embedded Workshop(HEW)を使用して、コーディングやデバッグを行うことができます。また、Flash Development Toolkitを使用して、ボード上のマイコンのフラッシュROMにプログラムを書き込むこともできます。
本製品には、E1エミュレータは付属していません。

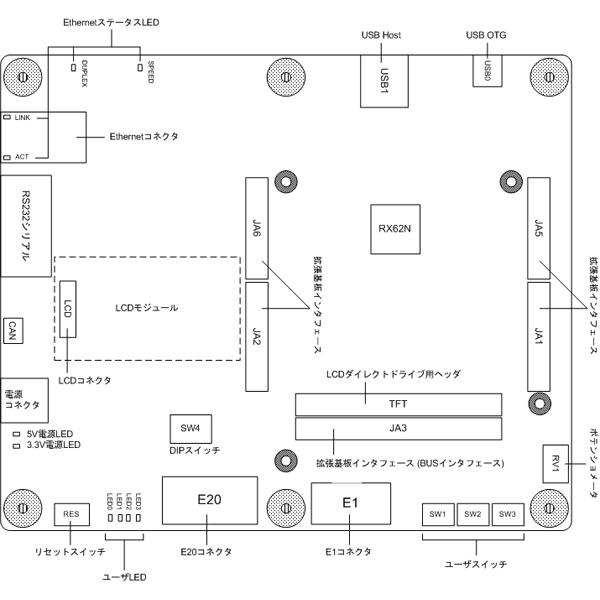

【仕様】
項目
仕様
マイコン
R5F562N8BDBG
オンボードメモリ

SDRAM (K4S281632I-UC75):128 Mbit
I2C EEPROM (AT24C16AN-10SU-2.7):16 Kbit
SPI シリアルフラッシュ (SST25VF016B-50-4C-S2AF):16 Mbit
入力クロック

メイン:12 MHz
サブ:32.768 kHz
Ethernet (for PHY):25 MHz
ポテンショメータ
単回転タイプ、 10 kΩ
LED

5 V電源用:(緑) x 1
3.3 V電源用:(緑) x 1
ユーザ用:(緑) x 1、(橙) x 1、(赤) x 2
Ethernet Status用:(緑) x 3、(黄) x 1
スイッチ

リセットスイッチ x 1
ユーザスイッチ x 3
DIPスイッチ
4 極 x 1
DC電源コネクタ

7 V〜15 V入力:ジャンパーのJ10とJ11をオープン(デフォルト)
5 V入力:ジャンパーのJ10とJ11をショート
USB電源コネクタ

5 V入力:2 ピンヘッダ
3.3 V入力:2 ピンヘッダ
E1 コネクタ
14 ピン ボックスヘッダ
E20 コネクタ
38 ピン Mictorコネクタ
USBコネクタ

Host:USB-A
OTG:USB-MiniAB
Function:USB-MiniB
RS232 コネクタ
9 ピン D-sub
LCDディスプレイコネクタ
14 ピン ソケット
LCDパネルコネクタ
2.54 mmピッチ、 50 ピン (TFT)
拡張基板インタフェース
2.54 mmピッチ、 26 ピン x 2 (JA1、 JA2)、 24 ピン x 2 (JA5、 JA6)
BUSインタフェースオプション
2.54 mmピッチ、 50 ピン (JA3)

※USB電源コネクタ、E20コネクタ、USBコネクタ(USB-MiniB)、LCDパネルコネクタ、拡張基板インタフェース、バスインタフェースは、製品に付属していません。
※実装しているポテンショメータの仕様は、メーカのサイトを参照してください。メーカ名:PIHER社 型名:N6シリーズ

【製品構成】
・CPUボード
・LCDディスプレイモジュール(着脱可)
・ポテンショメータ用調整シャフト(着脱可)
・接続ケーブル(USBケーブル、ユーザインタフェースケーブル)
・12 V電源(日本国内専用)
・クイックスタートガイド
・CD-ROM
 - ドキュメント : ユーザーズマニュアルなど
 - 統合開発環境 : High-performance Embedded Workshop
 - Cコンパイラ : RXファミリ用C/C++コンパイラパッケージ 無償評価版
 - デバッガ : E1/E20 エミュレータデバッガ
