TWE-EH Solar 太陽電池セット ピンヘッダー端子あり【TWE-EH-S-IC-AM】 ※在庫限り品

TWE-EH Solar 太陽電池セット ピンヘッダー端子あり【TWE-EH-S-IC-AM】 ※在庫限り品

メーカー名:
型番:
TWE-EH-S-IC-AM
品質ランク:
M1

TWE-EH Solar 太陽電池セット ピンヘッダー端子あり【TWE-EH-S-IC-AM】の概要

光の力で電波を飛ばす!

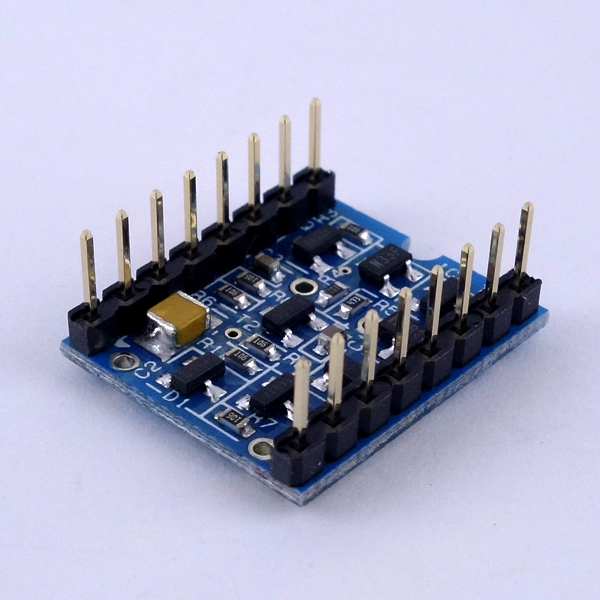

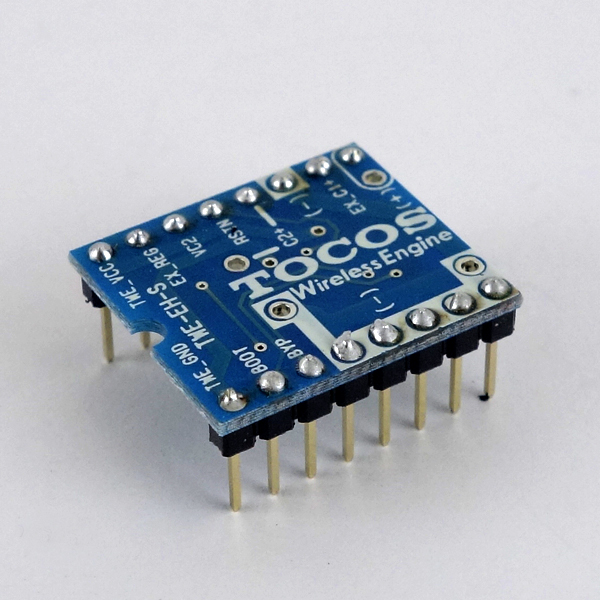

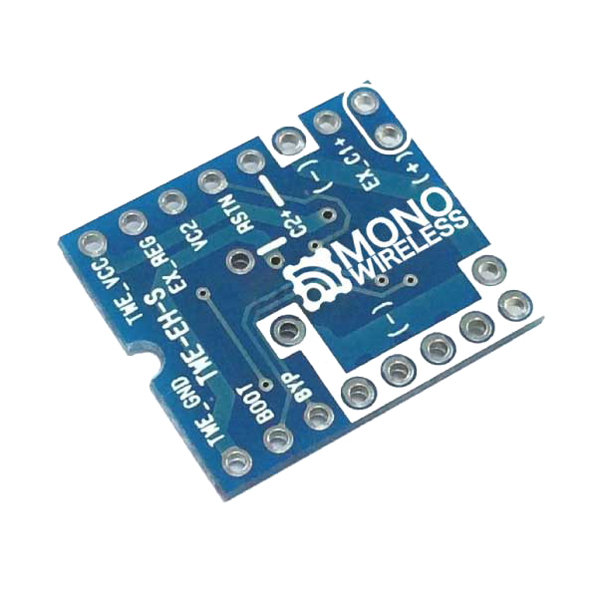

TWE-Liteシリーズ専用! エナジーハーベスト制御基板 TWE-EH-S

<特長>
TWE-Lite 又は TWE-LiteDIP(以下TWEモジュール)と組み合わせて使用するエナジーハーベスト制御基板です。
ソーラーパネルのエネルギーをコンデンサーに蓄積し、そのエネルギーを利用して、ごく短い間無線モジュールを動作させます。
余剰エネルギーを蓄電デバイス(電気二重層コンデンサー)へ充電する回路が内蔵されていますので、ソーラーパネルが発電しない夜間でも継続的に動作できます。
外部回路や追加抵抗により、様々なソーラーパネルを利用できます。
推奨ソーラーパネルは、AM-5815(Panasonic)です。[最大出力電力 6mW (5.2V-1.1mA)]
推奨以外のソーラーパネルを接続する場合は、開放電圧 4V~6V、最大出力電力 300mW以下を目安にします。

<使用上の注意>
本評価基板は TWE シリーズ(TOCOS Wireless Engine)と共に使うことを前提としています。
これ以外を目的とする利用(ハードウェア、ソフトウェア、ならびに技術情報の転用)を禁止します。

<利用可能なソーラーパネル>
開放電圧 4V~6V、最大出力電力 300mW以下を目安とします。
最大出力電力10mW以上のソーラーパネルを利用するには、追加抵抗REXを TWE_VCC と EX_REG 間へ接続してください。過電圧や過電流による故障や発火を防ぎます。
推奨ソーラーパネル(AM-5815)を利用する場合、追加抵抗REXは必要ありません。
追加抵抗REXの定格電力は、使用するソーラーパネルの最大出力電力以上のものを使用してください。
