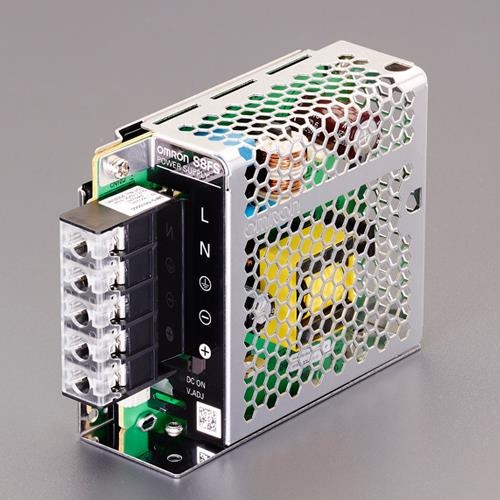

EA940DN-34A
DC24V/100W スイッチングパワーサプライ
マルツコード：
M2452-554
品質ランク：
M1

DC24V/100W スイッチングパワーサプライ【EA940DN-34A】

の概要

●仕様

・メーカー…オムロン(omron)
・型番…S8FS-G10024CD
・出力容量…100W
・出力電圧…DC24V
・入力電圧…AC100～240V
・高さ(H)…101.5mm
・入出力接続…端子台
・端子台タイプ…ねじ端子
・効率…87%typ.(AC100V入力時)
89%typ.(AC200V入力時)
89%typ.(AC230V入力時)
・入力電圧許容変動範囲…AC85～264V(単相)
DC80～370V
・周波数…50/60Hz(47～450Hz)
・入力電流…2.1Atyp.(AC100V入力時)
1.2Atyp.(AC200V入力時)
・リーク電流…0.5mA以下(AC100V入力時)
1mA以下(AC200V入力時)
・突入電流…14Atyp.(25℃コールドスタートにて)(AC100V入力時)
28Atyp.(25℃コールドスタートにて)(AC200V入力時)
・出力電流…4.5A
・リップルノイズ電圧…80mV(p-p)以下AC100～240V入力時
・入力変動…0.5%以下
・負荷変動…1%以下
・周囲温度変動…0.05%/℃以下
・起動時間…1000ms以下(AC100V入力時)
1000ms以下(AC200V入力時)
・出力保持時間…10mstyp.(AC100V入力時)
55mstyp.(AC200V入力時)
・過電流保護…有、自動復帰
・過電圧保護…有、電断復帰
・過熱保護…無
・過熱保護…無
・直列運転…可(2台まで接続可能。外付けダイオード要)
・並列運転…不可(ただしバックアップ運転可能、外付けダイオード要)
・出力表示灯…有(色：緑)
・リモートセンシング
リモートコントロール…無
・耐電圧…(入力端子一括)と(出力端子一括)間:AC3kV1minカットオフ電流20mA
(入力端子一括)と(PE)間:AC2kV1minカットオフ電流20mA
(出力端子一括)と(PE)間:AC1kV1minカットオフ電流20mA
・絶縁抵抗…(出力端子一括)と(入力端子一括・PE)間:100MΩ以上DC500V
・耐振動…10～55Hz最大4.5G片振幅0.375mm3方向各2h
・標高…3000m
・使用周囲温度…-20～70℃(0～90％)
・保存温度…-25～75℃(0～90％)
・期待寿命…10年以上(定格入力、50%負荷率、周囲温度+40℃以下、標準取りつけ状態にて)
・冷却方式…冷却ファン無
・質量…約400g
・DINレール取付タイプ
・カバー付きタイプ
