電子回路学習キット E-Station
マルツコード：
M2513-801
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/10 23:21 現在）

納期：
お問合せ下さい
数量
1個以上
￥83,754.00
(税込￥92,129.00)

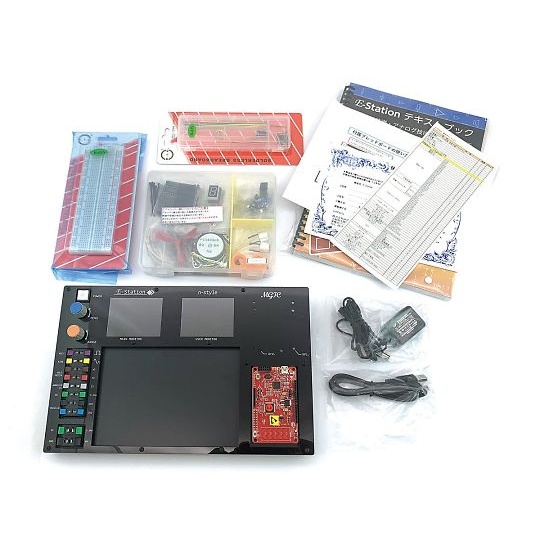

電子回路学習キット E-Station【3-9838-11】

の概要

●ボード色：黒
●実験テーマ数：49
●★入数：1セット
●本体サイズ：310×210mm
●電源：DC5V/消費電流：約200mA(基本機能動作時)
●オシロスコープ：2CH、Time設定共通(Gain個別設定可)
●重量：約630g(パイオニアキット含む)
●★ディスプレイ
●★▼解像度：240RGB×320
●★▼サイズ：幅48.6mm×64.8mm
●★使用チップ PSoC5LP(CY8C5868AXI-LP035)
●★電圧計：V1,V2：0~5V
●★分解能：1mV
●★電流計：I：0.01mA~100mA(内部抵抗30Ω)
●★信号発生器
●★▼周波数設定：SINE,RECT個別設定可、SINE：4Vp-p/10Hz~76kHz/駆動能力25mA、RECT：5Vp-p/1Hz~1MHz/駆動能力8mA(L)~4mA(H)
●★時間軸レンジ(Time)：10μs/D~50ms/D(12段階)
●★入力電圧レンジ(Gain1,Gain2)：20mV/D~4V/D(8段階)
●★入力電圧範囲：0~5V
●★入力インピーダンス：1MΩ以上
●★実験用電源
●★▼DC5V：電流供給能力1A
●★▼DC3.3V：電流供給能力200mA

※本製品は研究者・事業者向け商品です。家庭用・一般用商品ではありません。
