3276
クランプオンプローブ
マルツコード：
M2560-128
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/05 20:01 現在）

納期：
5営業日程度
数量
1個以上
￥330,000.00
(税込￥363,000.00)

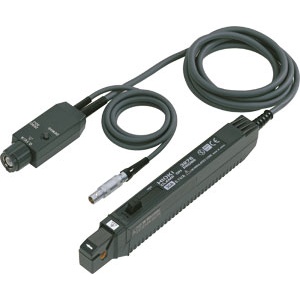

クランプオンプローブ【3276】

の概要

高S/N比で10mAクラスの波形観測が可能オシロスコープへダイレクト入力できる広帯域電流プローブ

●特長

・DC～MHzオーダの広帯域での波形観測
・オシロスコープのBNC端子に直接入力※1
・高S/N比で10mAクラスの波形観測が可能(3273-50、 3276)

※1: メモリハイコーダの樹脂製BNC端子に本器の金属製BNC端子を接続する場合、樹脂製端子が変形・破損する可能性があります。損傷を避けるため、波形観測機器のBNC端子に対して真っすぐ着脱してください。

※測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。

●仕様

基本仕様 (確度保証期間 1年)

周波数帯域DC～100 MHz (-3 dB)
立上がり時間3.5 ns以下
ノイズ2.5 mA rms以下 (帯域20 MHzの測定器にて)
連続最大入力範囲30 A rms (周波数ディレーティングあり)
最大ピーク電流値50 A peak (非連続)
振幅確度(電源on後30分、消磁ゼロ調後)±1.0 % rdg. ±1 mV (DC、 45 Hz～66 Hz、 0～30 A)
±2.0 % rdg. (DC、 45 Hz～66 Hz、 30 A～50 A peak)
出力電圧レート0.1 V/A ※本器の出力は内部で終端されています。
測定可能導体絶縁導体
測定可能導体径φ 5 mm
電源±12 V ±0.5 V、 5.3 VA max.
寸法・質量175W × 18H × 40D mm、 240 g
センサケーブル 1.5 m、 BNC端子、 電源ケーブル 1 m
付属品取扱説明書 ×1、 携帯用ケース ×1

※エンドユーザー情報が必要な商品です。
ご購入いただく際は、エンドユーザー様の会社名・所在地(市区町村)のご提供をお願いします。「ご注文情報の入力」画面下の【コメント/ご要望】欄にエンドユーザー様の会社名・所在地(市区町村)をご記入ください。

※校正書類(有料)をご希望のお客様は、「ご注文情報の入力」画面下の【コメント/ご要望】欄にてご依頼ください。
