MR8904
CANユニット
マルツコード：
M2560-686
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/24 13:23 現在）

納期：
5営業日程度
数量
1個以上
￥258,500.00
(税込￥284,350.00)

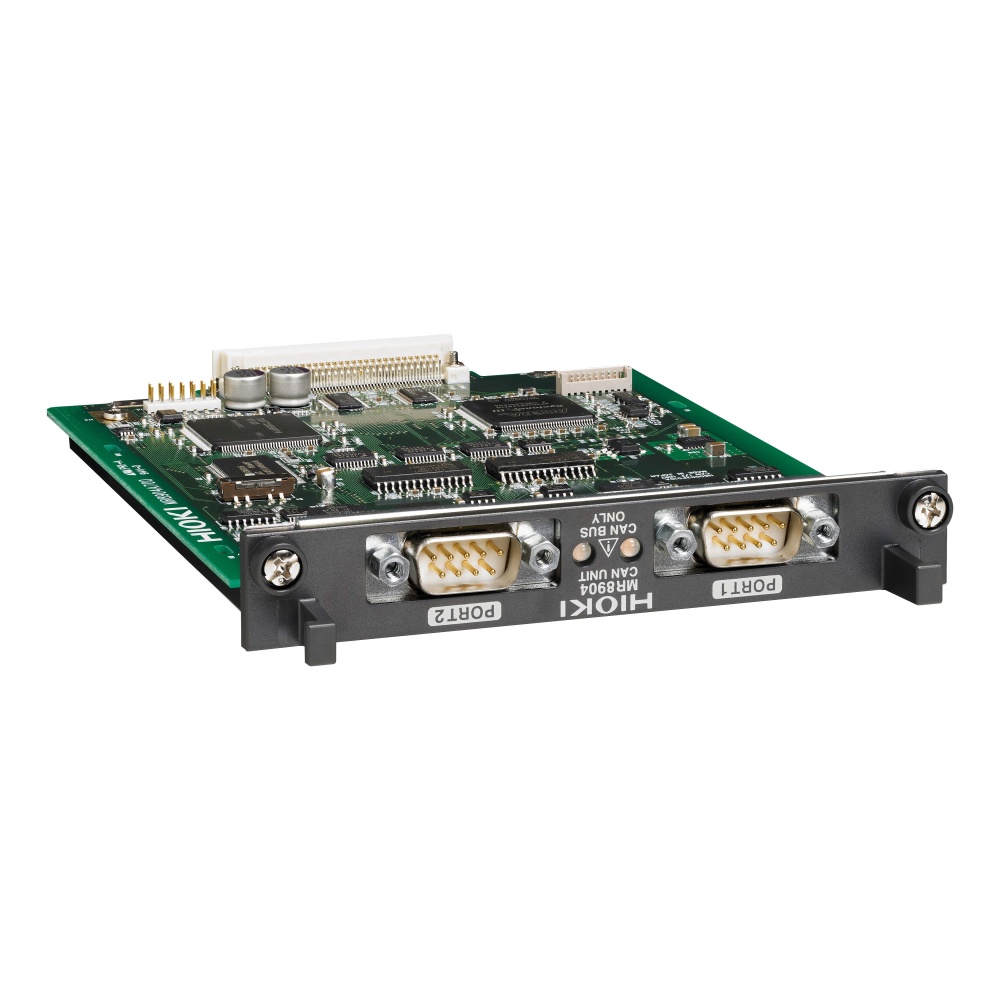

CANユニット【MR8904】

の概要

CANバス信号を記録・解析

●特長

・メモリハイコーダと併用する事で、CANバス信号をアナログ波形に変換して観測
・MR8875専用

●仕様

基本仕様 (確度保証期間 1年)

入力CANポート2 (Port1、 Port2)、 コネクタ: D-sub 9pin オス ×2
適合CAN規格ISO 11898 CAN 2.0b、 ISO 11898-1、 ISO 11898-2、 ISO 11898-3、 SAE J2411
CANインタフェースポートあたりHigh-speed CAN/ Low-speed CAN/ Single Wire CANのいずれかの選択 (対応トランシーバ内蔵)
ACKMR8904でのCAN信号受信に対するACK送信ON/OFF
ターミネータ120Ω ±10Ω内蔵、 コマンドにてON/OFF
通信レートHigh-speed CAN: 50k～1M bps、 Low-speed CAN: 10k～125k bps、
Single-wire CAN: 10k～83.3k bps
シグナル分解出力ch16bitアナログ信号相当15ch、 ロジック信号相当1bit 16ch (2ポート分トータル)
対象シグナル形式1bitシグナル: ロジック1ch分、 またはアナログ1ch分使用、 1bit～16bitシグナル: アナログ1ch分使用、 17bit～32bitシグナル: アナログ2ch分使用、 (32bitを超えるシグナル: 取り扱い不可)
IDトリガ設定されたIDが受信された時Hレベルのパルスを指定ロジックchに出力 (パルス幅は時間軸5ms/div以内で50μs、 10ms/div以上で1サンプル分)
応答時間CANメッセージ受信完了から200μs以内
CANメッセージ送信ポートあたり、 設定したCANメッセージをバスに送信
寸法・質量119.5W × 18.8H × 151.5Dmm、 185g
付属品無し

※エンドユーザー情報が必要な商品です。
ご購入いただく際は、エンドユーザー様の会社名・所在地(市区町村)のご提供をお願いします。「ご注文情報の入力」画面下の【コメント/ご要望】欄にエンドユーザー様の会社名・所在地(市区町村)をご記入ください。

在庫状況：営業所に在庫はございません。
