SEN-19895
9軸IMUセンサーブレークアウトボード(ISM330DHCX/MMC5983MA、Qwiic)
マルツコード：
M2562-850
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/06 18:06 現在）

納期：
30営業日程度
数量
1個以上
￥9,571.00
(税込￥10,528.00)
10個以上
￥9,093.00
(税込￥10,002.00)
30個以上
￥8,806.00
(税込￥9,686.00)
50個以上
￥8,327.00
(税込￥9,159.00)

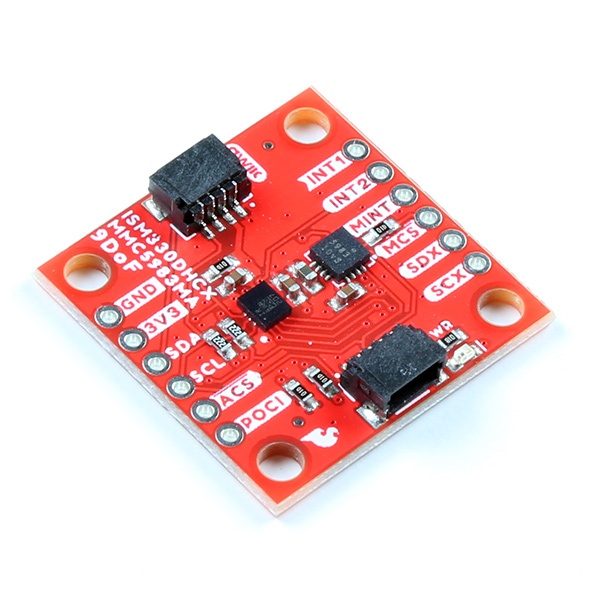

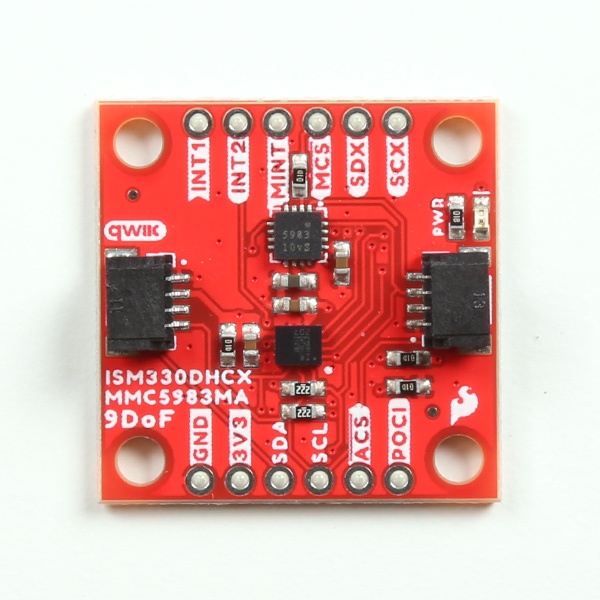

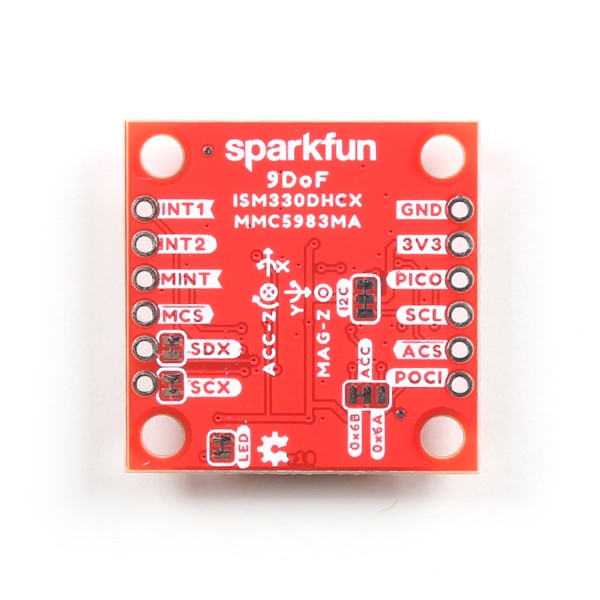

9軸IMUセンサーブレークアウトボード(ISM330DHCX/MMC5983MA、Qwiic)【SEN-19895】

の概要

SparkFun Qwiic 9DoF IMU ブレイクアウトは、STMicroelectronics の高性能 ISM330DHCX 3D デジタル加速度計とジャイロスコープ、および MEMSIC の高感度 MMC5983MA 3 軸磁力計を組み合わせた、超強力で使いやすい Qwiic 対応ブレイクアウト ボードです。便利な Qwiic システムを使用すると、システムの他の部分に接続する際にはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

フルスケールの加速度範囲 ±2/±4/±8/±16g、広い角速度範囲 ±125/±250/±500/±1000/±2000/±4000dps、および比類のない組み込み機能セット (機械学習コア、プログラム可能な FSM、FIFO、センサー ハブ、イベント デコード、割り込み) を備えた ISM330DHCX は、非常に低い電力で高いパフォーマンスを実現します。フルスケール範囲 ±8 ガウス (G) 内の磁場を測定できる MMC5983MA を追加すると、16 ビット/18 ビット動作モードで 0.25mG/0.0625mG/LSB の分解能と 0.4 mG の合計 RMS ノイズ レベルで、1 つの小さなデバイスで 9 つの自由度が得られます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続を間違えることはありません。

SparkFun 9DoF IMU ブレイクアウト ガイドを使い始める

●特長

・ISM330DHCX 6DoF IMU・1.71V ～ 3.6V 電源電圧
・±2/±4/±8/±16g 3D加速度計、選択可能なフルスケール
・±125/±250/±500/±1000/±2000/±4000dps 3Dジャイロスコープ、拡張選択可能なフルスケール
・温度範囲: -40 ～ +105℃
・温度に対する高い安定性のための組み込み補正
・ジャイロスコープと加速度計のデータ出力用の補助SPIシリアルインターフェイス(OISおよびその他の安定化アプリケーション)
・6チャンネル同期出力
・追加の外部センサーからデータを収集するためのセンサーハブ機能
・最大9kBの組み込みスマートFIFO
・加速度計、ジャイロスコープ、および外部センサーからのデータを処理するためのプログラム可能な有限ステートマシン
・機械学習コア
・スマート組み込み機能および割り込み: 傾斜検出、フリーフォール、ウェイクアップ、6D/4Dオリエンテーション、クリックおよびダブルクリック
・組み込み歩数計、ステップ検出器およびカウンタ
・組み込み温度センサー
・I2C アドレス: 0x6B (デフォルト)、0x6A (代替)
・MMC5983MA 磁力計・2.8V ～ 3.6V 電源電圧
・1μA パワーダウン電流
・完全に統合された 3 軸磁気センサー
・ダイナミック レンジおよび精度:・±8G FSR
・18 ビット動作
・0.4mG 合計 RMS ノイズ
・±0.5o の方向精度を実現
・最大出力データ レート 1000Hz
・オンチップ感度補正
・オンチップ温度センサー
・I2C アドレス: 0x30
・Qwiic 水平コネクタ x 2
