SEN-20176
マイクロ6軸IMUセンサーブレークアウトボード(ISM330DHCX Qwiic)
マルツコード：
M2562-907
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/13 02:39 現在）

納期：
30営業日程度
数量
1個以上
￥6,693.00
(税込￥7,362.00)
20個以上
￥6,359.00
(税込￥6,994.00)
50個以上
￥6,024.00
(税込￥6,626.00)
100個以上
￥5,690.00
(税込￥6,259.00)

マイクロ6軸IMUセンサーブレークアウトボード(ISM330DHCX Qwiic)【SEN-20176】

の概要

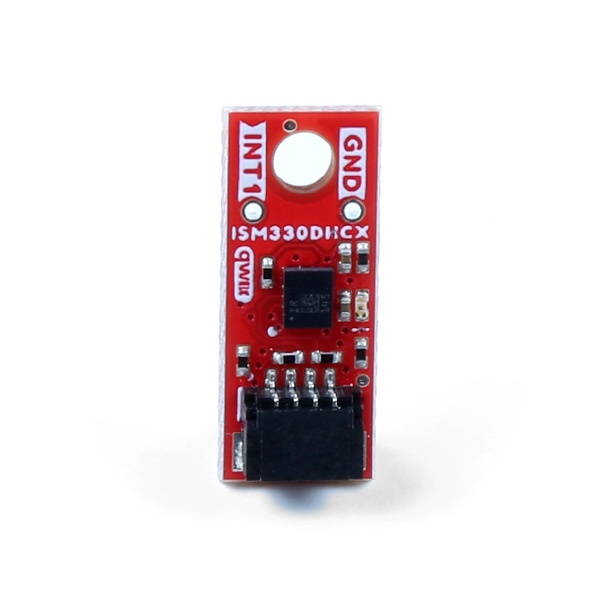

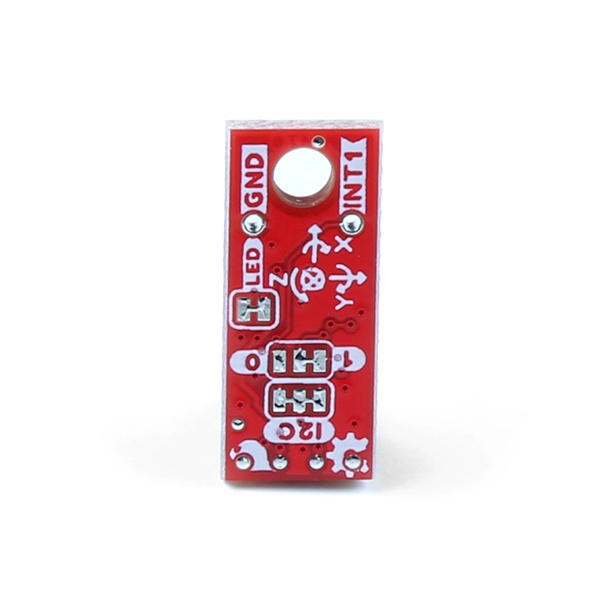

SparkFun Qwiic Micro ISM330DHCX 6 自由度 IMU は、STMicroelectronics の ISM330DHCX を搭載したマイクロサイズの 0.75 インチ x 0.30 インチ センサーです。これは、Industry 4.0 向けにカスタマイズされた高性能 3D デジタル加速度計と 3D デジタル ジャイロスコープです。この小型ボードにより、プラットフォーム、光学画像、レンズ安定化、ロボット工学および産業オートメーション、ナビゲーション システム、振動監視および補正などのアプリケーションが簡単に実現できます。 Qwiic 6DoF IMU は、便利な Qwiic Connect System を利用してデフォルトで I2C 経由で通信するため、ボードの残りの部分に接続する際にはんだ付けは必要ありません。

この 6DoF IMU ブレイクアウトは、フルスケールの加速度範囲が ±2/±4/±8/±16 g、角速度範囲が ±125/±250/±500/±1000/±2000/±4000 dps と広く、幅広いアプリケーションで使用できます。複数のモードにより、周辺機器のみ、セカンダリ I2C、補助の 3 線式または 4 線式シリアル インターフェイスを使用できます。比類のない組み込み機能セット (機械学習コア、プログラム可能な FSM、FIFO、センサー ハブ、イベント デコード、割り込み) により、非常に低い電力で高いパフォーマンスを実現するスマートで複雑なセンサー ノードを実装できます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

Qwiic Micro は、これまでで最も小さい I2C 対応ボード フォーム ファクターです。わずか 0.75 インチ x 0.30 インチ (メートル法では 24.65 mm x 7.62 mm) の Qwiic Micro は、スペースや重量が懸念されるプロジェクトやアプリケーションに最適です。マイクロボードは、Qwiicコネクタが1つだけなので、Qwiicマルチポートと一緒に、またはQwiicデイジーチェーンの最後に配置して、優れた機能を発揮します。

Qwiic ISM330DHCX 6DoF IMUガイドを使い始める

●特長

・Qwiicマイクロサイズボード（0.75インチ×0.30インチ/ 19.05mm×7.62mm）
・1.71V～3.6V電源電圧
・±2/±4/±8/±16g 3D加速度計、選択可能なフルスケールスケール
・±125/±250/±500/±1000/±2000/±4000dps 3Dジャイロスコープ、拡張選択可能フルスケール
・温度範囲: -40 ～ +105℃
・温度に対する高い安定性のための補正機能内蔵
・ジャイロスコープと加速度計のデータ出力用補助SPIシリアルインターフェース(OISおよびその他の安定化アプリケーション)
・6チャンネル同期出力
・追加の外部センサーからデータを収集するためのセンサーハブ機能
・最大9kBの組み込みスマートFIFO
・加速度計、ジャイロスコープ、および外部センサーからのデータを処理するためのプログラム可能な有限ステートマシン
・機械学習コア
・スマート組み込み機能および割り込み: 傾斜検出、自由落下、ウェイクアップ、6D/4D方向、クリックおよびダブルクリック
・組み込み歩数計、ステップ検出器、カウンター
・組み込み温度センサー
・I2C アドレス: 0x6B (デフォルト)、0x6A (代替)
・1x 水平 Qwiic 接続ポート

在庫状況：営業所に在庫はございません。
