AR2300

AOR

PC制御型広帯域受信機
マルツコード：
M2578-57
品質ランク：
M1
自社在庫数：
0台
（ 2025/05/01 14:04 現在）

納期：
4営業日程度
数量
1台以上
￥337,500.00
(税込￥371,250.00)

PC制御型広帯域受信機【AR2300】

の概要

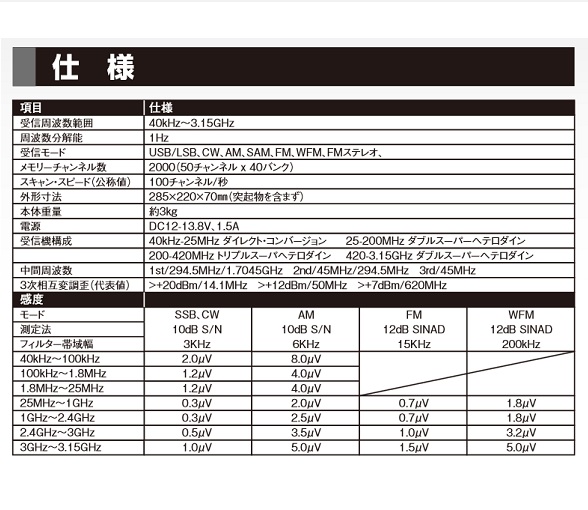

AR2300はAR5001Dの姉妹機として開発されたＰＣ制御型、ブラックボックス受信機です。 システムへの組み込み、ＲＦフロントエンドとして測定器との組み合わせ等、プロフェッショナル仕様の受信機です。専用の制御ソフトが付属します。 40kHz〜3.15GHzの間を1Hzステップ1ppmの周波数精度でSSB、CW AM、SAM、FＭ、FMステレオなどの各種モードに対応。 完全デジタル化された復調回路による帯域内オフセット受信+FM受信のトリプルワッチ、帯域まるごと記録用のデジタルI/Q出力、バンド内レベル差1dB以内などと測定器並のフィーチャーが満載です。
●使用目的に併せて、ネットブック・クラスの小型PCからデュアルコア搭載のPCまでとAR2300の活躍シーンを広げます。 ●このクラスの受信機としては初めて、IF帯域内2波同時受信(オフセット受信)に加えHF帯と のトリプル受信（3波同時受信）が可能です。IF帯域内では1dB以下のレベル誤差で信号を処理します。 ●スペクトラム・アナライザー、モニタースコープや他の受信機での信号処理で利用できる 45.05MHz（±7.5MHz帯域幅）アナログIF出力、DRM（Digital Radio Mondiale）放送をPCで デコードするための12kHzのAIQアナログI/Q出力、またバンド丸ごと記録を可能とした別売のI/Qボードによるデジタル・ベースバンド出力の三系統のIF出力が得られます。 ●SDカードを本体へ直接差し込む事で復調音の録音ができます。最大32GBのSDHCが使用でき、 1GBあたり約8時間の記録が可能です。スケルチ連動録音を使用する事で、長時間の通信記録が可能です。 ●ワイヤレスカメラからの画像再生用に、アナログVIDEO復調回路とコンポジットVIDEO出力端子を装備しています。 ●全帯域にわたり平均で2-3dB以内の誤差でアンテナ入力とIF出力レベルの相関が取れます。 またIF帯域内リップルも1dB以下であり、スペクトラム監視などの応用が期待されます。 別売のI/Qボードによるデジタル・ベースバンド出力は25MHz～3.15GHzのみ出力します。 25MHz以下の周波数はダイレクト・コンバージョン方式のため、IFが有りません。 25MHz～3.15GHzの周波数において任意の±5MHz幅IF帯域内の2波同時受信をいいます。

無線関連 技術情報のご紹介

●7MHz AM真空管式送信機の実験
第1回 終段増幅器編
http://select.marutsu.co.jp/list/detail.php?id=190
第2回 変調器編　−SSM2166活用
http://select.marutsu.co.jp/list/detail.php?id=158
第3回 製作編
http://select.marutsu.co.jp/list/detail.php?id=153


●7MHz AM送信機の実験
第1回 構想編
http://select.marutsu.co.jp/list/detail.php?id=204
第2回 1次試作編
http://select.marutsu.co.jp/list/detail.php?id=205
第3回 2次試作 制御回路編
http://select.marutsu.co.jp/list/detail.php?id=206
第4回 2次試作 設計・製作編ーフェアチャイルド KSC1815活用
http://select.marutsu.co.jp/list/detail.php?id=216

257857 0000000200314606 !109! AR2300 回路図

在庫状況：営業所に在庫はございません。
