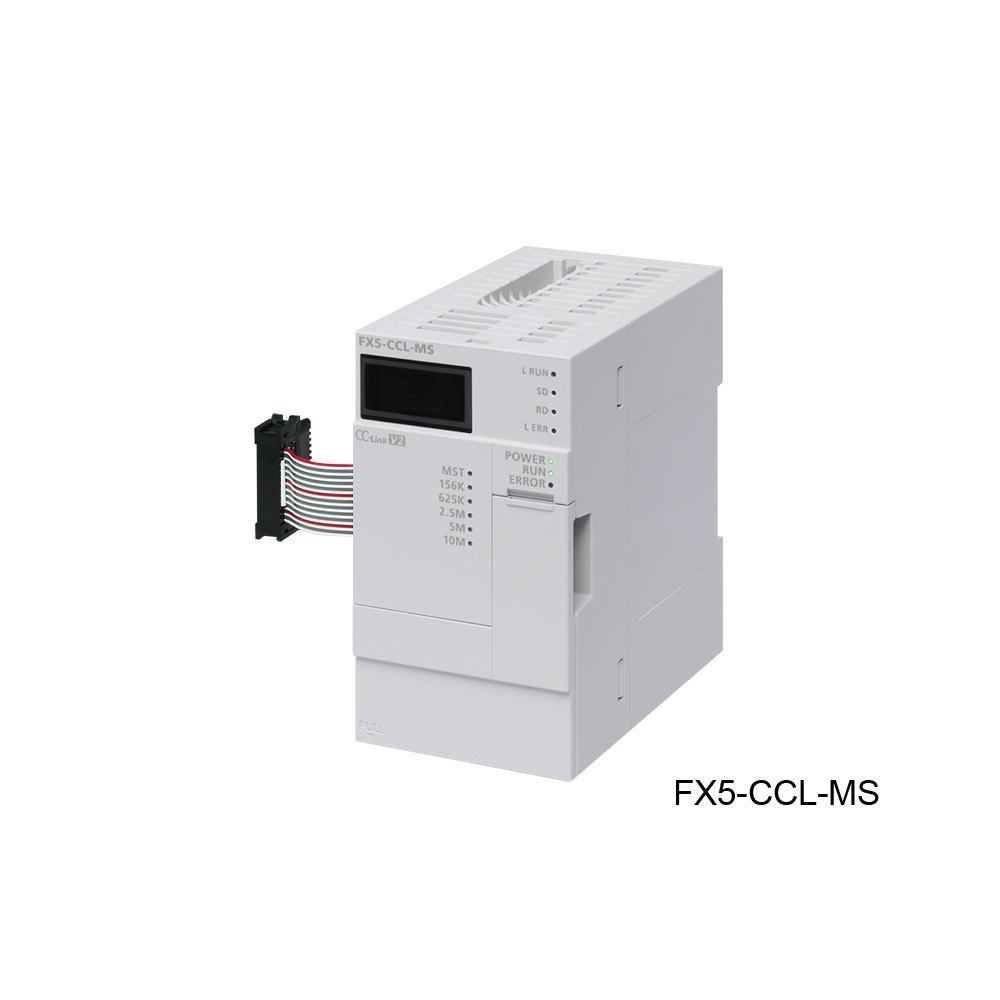

FX5-CCL-MS
インテリジェント機能ユニット
マルツコード：
M2582-592
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 14:02 現在）

納期：
4営業日程度
数量
1個以上
￥23,275.00
(税込￥25,602.00)

インテリジェント機能ユニット【FX5-CCL-MS】

の概要

CC－Linkシステムマスタ・インテリジェントデバイスユニット FX5－CCL－MS
CC－Link用マスタ局
CC－Link用インテリジェントデバイス局

●特長

CC－Linkシステムマスタ・インテリジェントデバイスユニット
CC－Link ネットワークにマスタ局またはインテリジェントデバイス局として接続するためのインテリジェント機能ユニットです。

●仕様

対応CPUユニットFX5UJ CPUユニット：初品から対応
FX5U CPUユニット：Ver.1.050～
FX5UC CPUユニット*：Ver.1.050～
* FX5UC CPUユニットと接続時は，FX5－CNV－IFCまたはFX5－C1PS－5Vが必要です。
対応エンジニアリングツールFX5UJ CPUユニット：GX Works3(Ver.1.060N～)
FX5U/FX5UC CPUユニット：GX Works3(Ver.1.035M～)
入出力占有点数8点
質量約0.3kg
通信方式ブロードキャストポーリング方式
伝送路形式バス(RS－485)
伝送速度・マスタ局：156kbps/625kbps/2.5Mbps/5Mbps/10Mbps
・インテリジェントデバイス局：156kbps/625kbps/2.5Mbps/5Mbps/10Mbps/自動追従
伝送距離最大1200ｍ(伝送速度により異なる)
伝送フォーマットHDLC準拠
同期方式フレーム同期方式
符号化方式NRZI方式
誤り制御方式CRC(X16＋X12＋X5＋1)
局種別マスタ局またはインテリジェントデバイス局
局番・マスタ局：0
・インテリジェントデバイス局：1～64
接続可能局種別(マスタ局時)リモートI/O局，リモートデバイス局，インテリジェントデバイス局(ローカル局，待機マスタ局は接続不可)
接続可能台数各局種別でCPUユニットに1台接続可能
・マスタ局：1台*1
・インテリジェントデバイス局：1台*2
*1 FX5－CCL－MSをマスタ局として使用する時は，FX3U－16CCL－Mと併用できません。
*2 FX5－CCL－MSをインテリジェントデバイス局として使用する時は，FX3U－64CCLと併用できません。
最大接続局数(マスタ局時)FX5UJ CPUユニット：
・リモートI/O局：最大6局
　(リモートI/O局の入出力の合計点数が192点以下)
・リモートデバイス局＋インテリジェントデバイス局の合計：最大8局
　(インテリジェントデバイス局＋リモートデバイス局の入出力の合計点数が各256点以下)
FX5U/FX5UC CPUユニット：
・リモートI/O局：最大14局
　(リモートI/O局の入出力の合計点数が448点以下)
・リモートデバイス局＋インテリジェントデバイス局の合計：最大14局
　(インテリジェントデバイス局＋リモートデバイス局の入出力の合計点数が各448点以下)
使用するCPUユニットのバージョンによって使用できる局数および点数が異なります。
占有局数(インテリジェントデバイス局時)1局～4局(エンジニアリングツールの設定により変更)
1システムあたりの最大リンク点数(マスタ局時)CC－LinkVer.1FX5UJ CPUユニット：
・リモート入出力(RX, RY)：448点(リモートI/O局：192点*
　＋リモートデバイス局＋インテリジェントデバイス局：256点)
・リモートレジスタ(RWw)：32点
・リモートレジスタ(RWr)：32点
FX5U/FX5UC CPUユニット：
・リモート入出力(RX, RY)：896点(リモートI/O局：448点*
　＋リモートデバイス局＋インテリジェントデバイス局：448点)
・リモートレジスタ(RWw)：56点
・リモートレジスタ(RWr)：56点
使用するCPUユニットのバージョンによって使用できる局数および点数が異なります。
* 1システムあたりで使用可能なリモートI/O点数は，増設機器の入出力点数によって変化します。
CC－LinkVer.2FX5UJ CPUユニット：
・リモート入出力(RX, RY)：448点(リモートI/O局：192点*
　＋リモートデバイス局＋インテリジェントデバイス局：256点)
・リモートレジスタ(RWw)：64点
・リモートレジスタ(RWr)：64点
FX5U/FX5UC CPUユニット：
・リモート入出力(RX, RY)：896点(リモートI/O局：448点*
　＋リモートデバイス局＋インテリジェントデバイス局：448点)
・リモートレジスタ(RWw)：112点
・リモートレジスタ(RWr)：112点
使用するCPUユニットのバージョンによって使用できる局数および点数が異なります。
* 1システムあたりで使用可能なリモートI/O点数は，増設機器の入出力点数によって変化します。
接続ケーブルVer.1.10対応CC－Link専用ケーブル
CC－Link対応バージョンVer. 2.00(Ver. 1.10もサポート)
電源仕様
外部給電電源電圧DC24V ＋20%, －15%
許容瞬時停電時間1ms以下の瞬時停電に対し動作を継続
消費電流100mA
一般仕様
耐電圧全端子一括とCPU ユニットのアース端子間AC500V 1分間
絶縁抵抗全端子一括とCPU ユニットのアース端子間DC500V絶縁抵抗計にて10MΩ以上

【備考】
製造番号：1760001からUL規格（UL，cUL）に対応しています。
