QX42
DC入力ユニット(プラスコモンタイプ)
マルツコード：
M2582-630
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 13:06 現在）

納期：
4営業日程度
数量
1個以上
￥47,370.00
(税込￥52,107.00)
10個以上
￥45,002.00
(税込￥49,502.00)
30個以上
￥43,581.00
(税込￥47,939.00)

こちらからもご購入いただけます

1 台以上
¥36,568.00
(税込 ¥40,224.00)
　　　
納期：7営業日程度 　　　
確認する

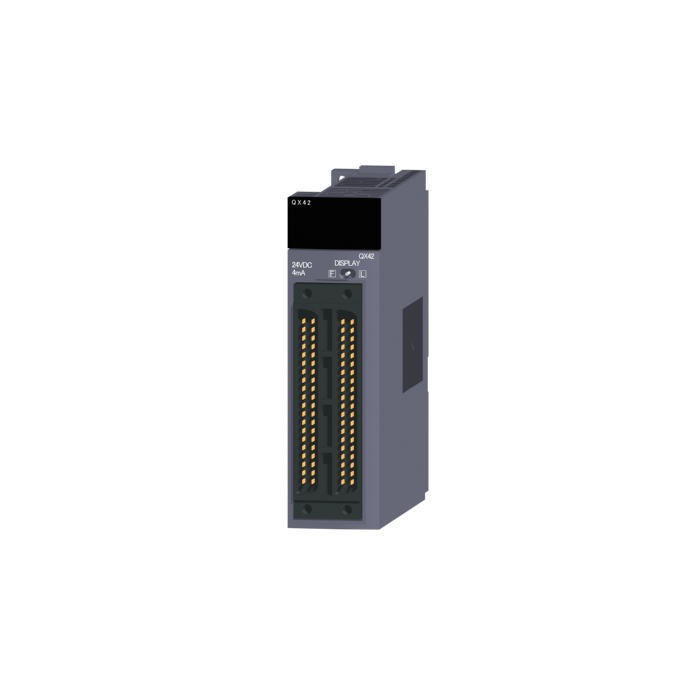

DC入力ユニット(プラスコモンタイプ)【QX42】

の概要

DC入力ユニット（プラスコモンタイプ） QX42
DC入力：64点　DC24V　4mA　応答時間：1/5/10/20/70ms　32点1コモン　プラスコモンタイプ　40ピンコネクタ×2

●仕様

入力形式DC入力（プラスコモンタイプ）
入力点数64点
定格入力電圧DC24V（+20/-15％，リップル率5％以内）
定格入力電流約4mA
ON電圧／ON電流19V以上／3mA以上
OFF電圧／OFF電流11V以下／1.7mA以下
入力抵抗約5.6kΩ
入力応答時間OFF→ON1ms／5ms／10ms／20ms／70ms以下
ON→OFF1ms／5ms／10ms／20ms／70ms以下
入力コモン方式32点 1コモン
絶縁方式フォトカプラ絶縁
絶縁耐圧AC560Vrms／3サイクル（標高2000m）
絶縁抵抗絶縁抵抗計にて10MΩ以上
保護等級IP2X
動作表示ON表示(LED)
SWによる32点切換え表示
外部配線接続方式 40ピンコネクタ×2
適合コネクタA6CON1，A6CON2，A6CON3，A6CON4（別売）
入出力占有点数64点（I/O割付：入力 64点）
DC5V内部消費電流90mA（TYP. 全点ON）
外形寸法高さ(H)98mm
幅(W)27.4mm
奥行き(D)90mm
質量0.18kg
