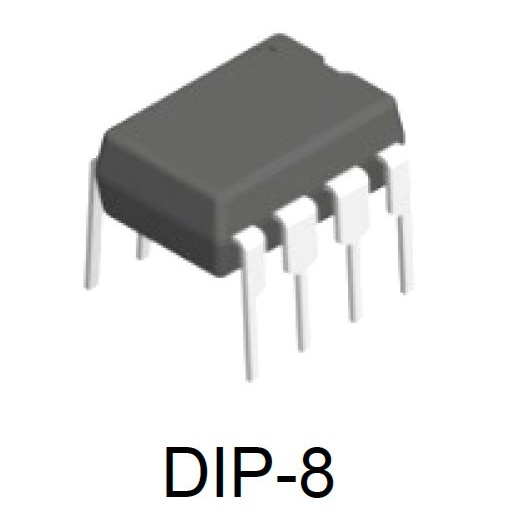

DS1232N
マイクロモニターIC
マルツコード:
M2583-066
箱番号:
品質ランク:
S1
在庫のある営業所( 8営業所 )
自社在庫数:
1,936個
2025/05/25 18:14 現在)

出荷予定日:
2025/5/26
数量
1個以上
¥85.00
(税込¥93.00)
100個以上
¥77.00
(税込¥84.00)
200個以上
¥68.00
(税込¥74.00)
500個以上
¥60.00
(税込¥66.00)

マイクロモニターIC【DS1232N】

の概要

高性能なマイコン監視用のIC


DS1232はリセットIC、ウォッチドッグタイマ、外部リセットの機能を備えたマイコン監視用のICです。マイコンの電源、ソフトウェアの実行、外部からのオーバーライドという3つの重要な状態を監視します。
まず、高精度な温度補償リファレンスとコンパレータ回路でVCCの状態を監視します。 許容範囲外の状態が発生すると、パワーフェイル信号が生成され、強制的にリセットをアクティブにします。 VCCが許容範囲内の状態に戻ると、電源とプロセッサが安定するように、リセット信号を最低250msの間アクティブを保持します。
2つ目の機能は、プッシュボタンリセット制御です。 DS1232はプッシュボタン入力をデバウンスし、最小250msのアクティブリセットパルス幅を保証します。
3つ目の機能は、ウォッチドッグタイマです。 DS1232は内部タイマを持ち、タイムアウト前にストローブ入力がLowに駆動されない場合、リセット信号を強制的にアクティブにします。

●特長

以下の用途で使用することができます。
・制御不能になったマイコンを停止させ、再起動
・電源異常時にマイコンを抑制
・電源遮断後、マイコンを自動で再起動
・外部からのオーバーライド用プッシュボタンを監視
・5%または10%の高精度でマイコンの電源を監視

●仕様

電源電圧4.5~5.5V
ウォッチドッグタイマ機能150ms、600ms、1.2s


TAEJIN Technologyの詳細や、新製品などについてはこちらへ

特設ページリンク
その他のTAEJIN Technology製品はこちら

その他のTAEJIN Technology製品はこちら

2583066 0000000201563283 EE-364 DS1232N
