USB-シリアル通信変換デモボード【R0K5R8C3MDU30BR】 ※在庫限り品

USB-シリアル通信変換デモボード【R0K5R8C3MDU30BR】 ※在庫限り品

メーカー名:
型番:
R0K5R8C3MDU30BR
品質ランク:
M1
数量

1個以上
¥4,460.00(税抜)
20個以上
¥4,237.00(税抜)
自社在庫数
2
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

USB-シリアル通信変換デモボード【R0K5R8C3MDU30BR】の概要

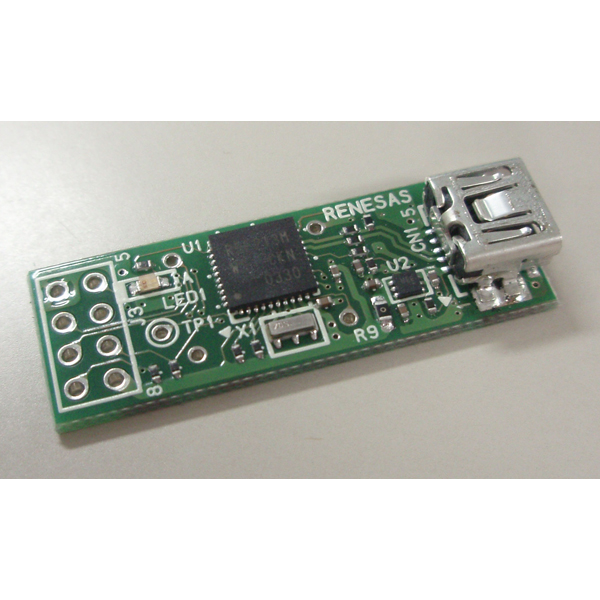

USB-シリアル通信変換機能を簡単にご利用いただける極小デモボードです。 ●USB-UART通信変換機能ファームウェアを内蔵。すぐにUART機器との通信に使用可能 ●USB経由のファームウェアアップデート機能を内蔵。簡単にファームウェアのアップデートが可能 ●多機能版ファームウェアを無償配布。USB-I2C及びUSB-SSU通信変換機能も使用可能 ●本デモボードはVBUS(USB Hostからの電源)で動作。 AC電源不要

【仕様】
項目仕様
搭載マイコンR5F213MCKNNP(R8C/3MKグループ)Flash ROM:128KB/Data ROM:4KB/RAM:10KB
USBUSB2.0準拠フルスピード対応ファンクション機能
ユーザーI/FUSBminiBレセプタクル搭載
シリアル通信機能(UART/I2C/SSU)端子
LED 1ヶ(ファームウェア動作確認用)
動作電源電圧及び供給源電源供給源:VBUS(USB ホストからの電源)
電源電圧: 3.3V (基板上レギュレータ)
付属品ライトアングルヘッダーピン(8Pin)
外形寸法34mm x 12mm(突起物含まず)
サポートOSWindows Vista、Windows7(32bit、64bit)、Windows8(32bit、64bit)
【注意事項】
  • ●本デモボードはVBUSからの電源供給にのみ対応しています。外部シリアル通信機器からの電源供給は行わないで下さい。
  • ●本デモボードの電源電圧は3.3Vです。5V対応はしておりません。
  • ●本デモボード基板裏面にも端子が露出しています。導電性のあるものの上に置かないで下さい。
【ソフトウェア、サンプルコードの入手】(メーカーHPへ移動します)
