A22E-M-03

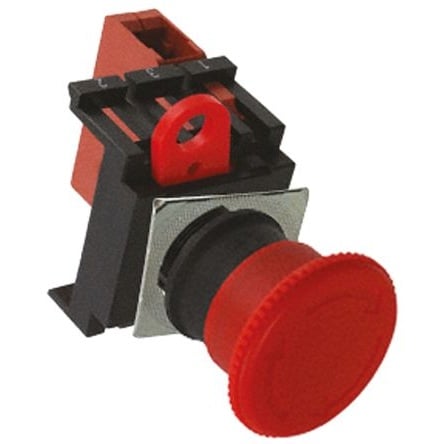

非常停止用押ボタンスイッチ
マルツコード：
M2705-225
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/06 16:22 現在）

提携先在庫数：74個（2025/04/28 9:00 現在）

出荷予定日：
2025/5/12
数量
1個以上
￥3,050.00
(税込￥3,355.00)
20個以上
￥2,897.50
(税込￥3,186.50)

こちらからもご購入いただけます

1 個以上
¥2,000.00
(税込 ¥2,200.00)
　　　
納期：5営業日程度 　　　
確認する
バルク
1 個以上
¥14,581.61
(税込 ¥16,039.77)
確認する

非常停止用押ボタンスイッチ【A22E-M-03】

の概要

●仕様

シリーズ = A22E
色 = 赤
接点構成 = 3NC
高さ = 54.7mm
深さ = 34mm
イルミネーション = なし
実装タイプ = パネルマウント
IP保護等級 = IP65
回路 = TPST
押しボタンの素材 = プラスチック

UL、cUL、TUV、CCC. UL508 C22.2 No.14、EN60947-5-1及びEN60947-5-5 (直接開路動作機構認証)、GB14048.5、EN60947-5-1. A22Eシリーズ緊急停止スイッチ. A22Eシリーズ緊急停止スイッチは完全なユニット又は部分組み立て済みユニットとして提供され、22 mm又は25 mm径の穴に取り付け可能です。 スイッチユニットは、工具を使用せずに、容易に取り付けることができます。. 直接開路動作機構により、接点溶着時に回路を遮断 安全ロック機構により、誤操作を防止 レバーを使用して、スイッチブロックを簡単に着脱可能 3つのスイッチユニットを直列に取り付けて配線効率を改善(非照光スイッチユニットを使用、複数のコンタクト用に3つのユニットを取り付け可能) 標準機能として、スイッチユニット上に指保護機構を装備 丸型又は分岐型の圧着端子を使用して取り付け 非照光モデルIP65 (耐油性)、照光モデルIP65 制御ボックスとスイッチが簡単に切り離されないように、ロックプレートを標準機能として装備. 完全組み立て済みモデル. 非照光: ; 818-2009 818-2009 、 ; 861-4616 861-4616 、 ; 757-9089 757-9089 、 ; 794-8823 794-8823 、 ; 549-479 549-479 、 ; 794-8827 794-8827 、 ; 794-8820 794-8820 、 ; 841-1809 841-1809 、及び ; 861-4610 861-4610 (緊急電源オフ凡例付) 照光(減圧ユニットなし): ; 757-9092 757-9092 、 ; 794-8811 794-8811 、及び ; 757-9095 757-9095. 制御ボックス内蔵スイッチ. 照光: ; 746-7154 746-7154 及び ; 746-7163 746-7163. 操作ユニットのみ. 非照光: ; 746-7166 746-7166 及び ; 746-7157 746-7157 照光: ; 746-7150 746-7150. スイッチユニットのみ. 減圧ユニットなし: ; 861-4629 861-4629 及び ; 861-4622 861-4622 減圧ユニットあり: ; 861-4626 861-4626. アクセサリ. LEDランプ (赤色、24 V ac/dc): ; 861-4635 861-4635 緊急停止凡例プレート (直径60 mm): ; 757-9109 757-9109 緊急電源オフ凡例プレート (直径60 mm): ; 746-7160 746-7160 制御ボックス (黄色、1穴): ; 746-7179 746-7179 緊急停止用シュラウド(緊急電源オフ凡例付、黄色): ; 746-7172 746-7172 緊急停止用シュラウド (黄色): ; 746-7176 746-7176 (スペーサなし)及び ; 746-7185 746-7185 (スペーサ x 2)

↑その他のオムロン製品情報はこちらからご覧いただけます↑

2705225 0000000201576280 !141! A22E-M-03
