BD9702T-V5
コンバータ 3A 35V スルーホール
マルツコード：
M2705-705
品質ランク：
S2
自社在庫数：
0個
（ 2025/06/21 04:38 現在）

納期：
お問合せ下さい
数量
MOQ：50
SPQ：50
最小50個から購入可能
50個以上から50個単位で購入可能
50個以上
￥449.50
(税込￥493.50)

こちらからもご購入いただけます

2 個以上
¥786.00
(税込 ¥864.00)
　　　
納期：お問合せ下さい 　　　
確認する
テープ＆リール（TR）
500 個以上
¥305.50
(税込 ¥336.05)
確認する
カット テープ（CT）
1 個以上
¥701.39
(税込 ¥771.52)
確認する

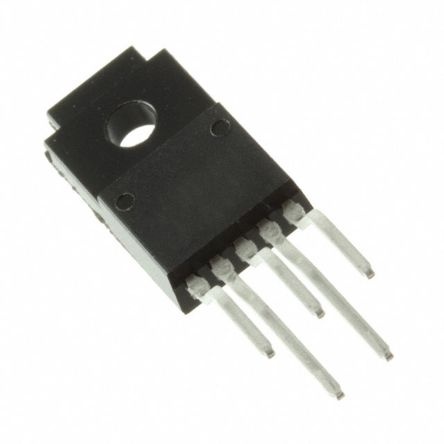

コンバータ 3A 35V スルーホール【BD9702T-V5】

の概要

●仕様

出力電流 Max = 3A
出力電圧 Max = 32 V
レギュレータ機能 = バックコンバータ
出力電圧 Min = 1 V
入力電圧 Min = 8 V
入力電圧 Max = 35 V
出力タイプ = 可変
実装タイプ = スルーホール
出力数 = 1
ピン数 = 5 + Tab
パッケージタイプ = TO-220FP
スイッチングレギュレータ = あり
ラインレギュレーション = 100 mV
ロードレギュレーション = 40 mV
高さ = 17mm

BD9702T-V5は、PWM動作が可能なシングルチャンネルステップダウンスイッチングレギュレータです。PチャンネルMOSFETを内蔵していて、軽負荷時の高い効率が実現されています。また、Bi-CMOSプロセスの採用により省電力化が図られています。回路電流はわずか4 mA (標準)でスタンバイ電流は0 μA (標準)です。内蔵PチャンネルMOSFETにより高効率を実現 外部抵抗器により出力電圧を調整可能 内蔵過電流及び過熱シャットダウン回路 STBYピンによるオン / オフ制御 用途 TV、プリンタ、DVDプレーヤー、プロジェクタ、ゲーミングデバイス、PC、カーステレオ / ナビゲーションシステム、ETC、通信機器、AV製品、オフィス機器、産業用機器など。
