BT1F-2M4-Z

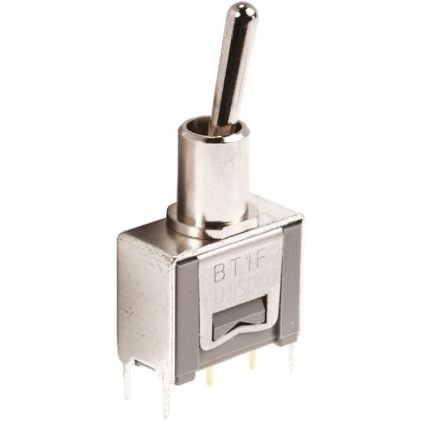

日本電産コパル電子 トグルスイッチ, SPDT, PCB, On-(On), BT1F-2M4-Z
マルツコード：
M2705-808
品質ランク：
M1

こちらからもご購入いただけます

バルク
25 個以上
¥1,213.10
(税込 ¥1,334.41)
確認する

日本電産コパル電子 トグルスイッチ, SPDT, PCB, On-(On), BT1F-2M4-Z【BT1F-2M4-Z】

の概要

●仕様

接点構成 = SPDT
動作特性 = On-(On)
コンタクト定格電流 = 50 mA @ 20 V ac/dc
実装タイプ = PCB
末端様式 = スルーホール
アクチュエータ長さ = 10.5mm
コンタクト材質 = 金めっき
動作温度範囲 = -20 → +85℃

一時的な状態はオン-(オン)のように括弧入りで表記されます。. フジソクトグルスイッチ - BTシリーズ. フジソクのBTシリーズのトグルスイッチは、オルタネート又はモメンタリスイッチング動作を備えたミニチュア基板実装型トグルスイッチです。 長期間の安定性と信頼性を保証するワイピングコンタクト機構とフラックス進入を防ぐエポキシシールドボディを備えています。 BTシリーズのトグルスイッチには、標準基板グリッド間隔に適合した2.54 mmの端子間隔、はっきりした操作感を実現する個別ディテント機構、ドライ回路スイッチングなどの多数の低電流用途に使用できる金めっきコンタクトを備えています。 単極及び2極のBTシリーズトグルスイッチには、基板上の機械的支持力を強める内蔵基板実装型ブラケットが付属しています。. オルタネート又はモメンタリスイッチング 端子間隔は標準基板グリッド間隔に準拠 最大スイッチ定格50 mA @ 20 V ac/dc 金めっきコンタクト 電気的寿命50,000回 最大コンタクト抵抗50 mΩ 絶縁抵抗10,000 MΩ以上 絶縁耐性500 V ac(1分間) 動作温度範囲-20 → +85 ℃
