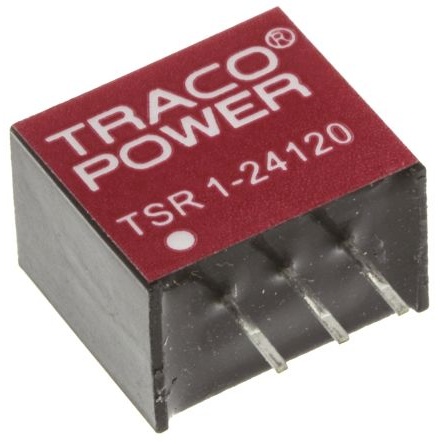

TSR-1-24120
スイッチングレギュレータ 定格：12W
マルツコード：
M2711-305
品質ランク：
M1
自社在庫数：
0チューブ
（ 2025/07/05 17:28 現在）

納期：
お問合せ下さい
数量
1チューブ以上
￥10,590.00
(税込￥11,649.00)
10チューブ以上
￥10,060.50
(税込￥11,066.50)

スイッチングレギュレータ 定格：12W【TSR-1-24120】

の概要

●仕様

入力電圧 = 15 → 36V dc
出力電圧 = 12V dc
出力数 = 1
出力電流 = 1A
定格電力 = 12W
実装タイプ = スルーホール
パッケージ = SIP 3
最低温度 = -40℃
最高温度 = +85℃
効率 = 95 → 91%
MTBF平均故障間隔 = 5350000h
ロードレギュレーション = ±0.4%
ラインレギュレーション = ±0.2%
リップルノイズ = 75mV Pk-Pk
長さ = 11.7mm

ステップダウンスイッチングレギュレータTSR 1シリーズ. Tracopower TSR-1シリーズのステップダウンスイッチングレギュレータは、多くの電源の問題を解決できるため、リニアレギュレータの代替品として最適です。このDC-DCコンバータは最大96 %以上の効率で、コンデンサと短絡保護機能を内蔵しています。ヒートシンク又は強制冷却を使用せずに周囲温度+60 ℃まで全負荷動作が可能です。TSR-1スイッチングレギュレータは、その他にもリニアレギュレータを超える重要な機能を備えています。高い出力精度(±2 %)、2 mAの低いスタンバイ電流、外部コンデンサが不要です。高効率と低スタンバイ電力消費により、これらのレギュレータは多くのバッテリを使用する用途に最適です。. 特長と利点. 最大効率: 96 % ヒートシンク不要 LMxxリニアレギュレータと互換性のあるピン SIPパッケージは既存のTO-220フットプリントに適合 フィルタコンデンサ内蔵 動作温度範囲: -40 → +85 ℃ 短絡保護 幅広い入力動作範囲 優れたライン / 負荷調整機能 低スタンバイ電流
