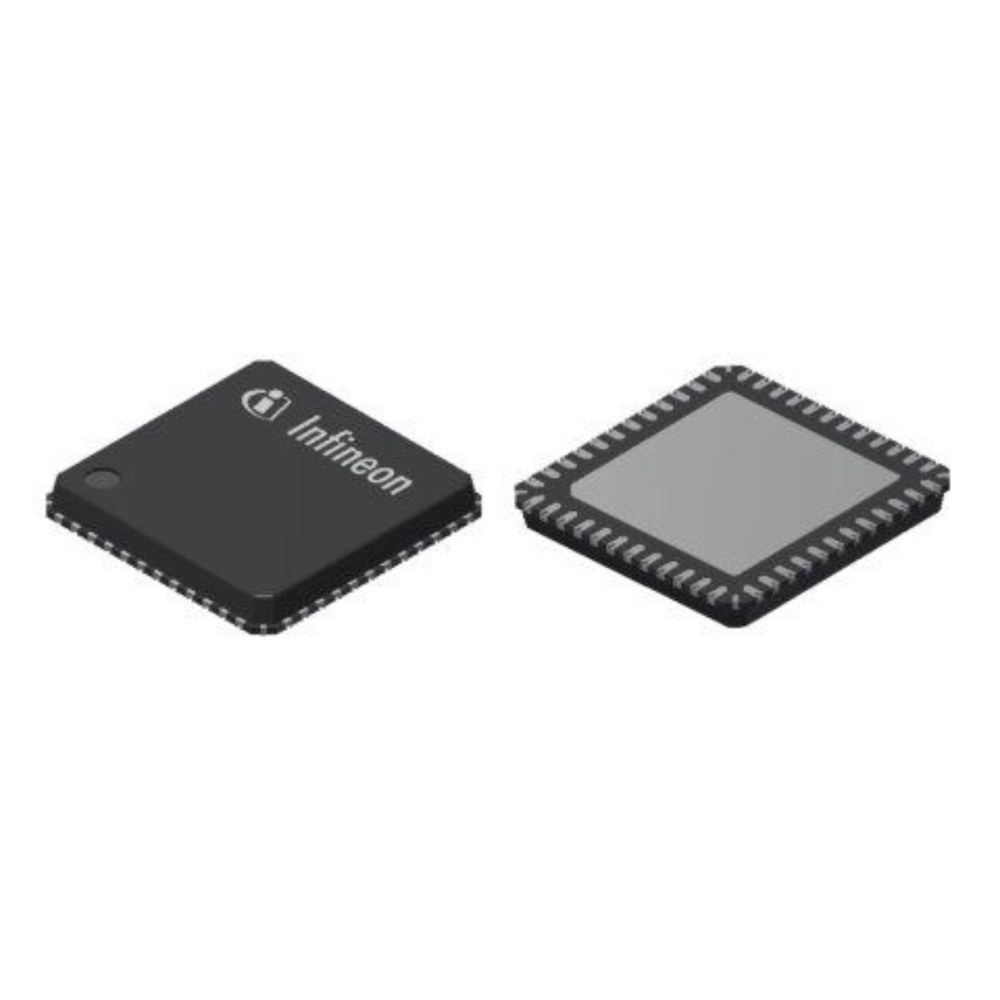

LIN/BLDC MOSFETドライブ用マイクロコントローラ【TLE9872QXA40XUMA1】 ※在庫限り品

LIN/BLDC MOSFETドライブ用マイクロコントローラ【TLE9872QXA40XUMA1】 ※在庫限り品

Arm Cortex-M3コアを搭載した3相モータードライバTLE9872QXA40は、Armマイコンにより高度なモータ...
メーカー名：
型番：
TLE9872QXA40XUMA1
環境区分：
RoHS対応
品質ランク：
M1
数量

自社在庫数
10個
（ 2025/07/16 17:04 現在）
出荷予定日：
2025/7/17
1個以上
￥1,550.00
(税込￥1,705.00)

こちらからもご購入いただけます

100 個以上
¥931.00
(税込 ¥1,024.00)
　　　
納期：7営業日程度 　　　
確認する
1 個以上
¥1,256.00
(税込 ¥1,381.00)
　　　
納期：5営業日程度 　　　
確認する
テープ＆リール（TR）
2,500 個以上
¥598.48
(税込 ¥658.32)
確認する
カット テープ（CT）
1 個以上
¥1,358.98
(税込 ¥1,494.87)
確認する
Digi-Reel®
1 個以上
¥1,358.98
(税込 ¥1,494.87)
確認する

LIN/BLDC MOSFETドライブ用マイクロコントローラ【TLE9872QXA40XUMA1】の概要

Arm Cortex-M3コアを搭載した3相モータードライバ


TLE9872QXA40は、Armマイコンにより高度なモーター制御アルゴリズムの実装を可能にする3相モータードライバICです。6つの外部NchパワーMOSFETを使用して3相モーターを駆動するための6つのMOSFETドライバや低電圧動作を可能にするチャージポンプを搭載し、EMC動作を最適化する電流スロープ制御が可能です。その他の周辺機能には、電流センサ、逐次比較A/Dコンバータ、16ビットタイマ、LINトランシーバーなどが搭載されています。さらに、外部負荷用のリニア電圧レギュレータも搭載しています。

●特長

・NチャンネルMOSFET用チャージポンプを備えた6つの電流プログラマブルドライバ
・LIN2.2およびSAEJ2602と互換性のあるLINトランシーバ
・LINをサポートする2つの全二重シリアルインターフェース(UART)
・2つの同期シリアルチャネル(SSC)
・クロック生成用のオンチップOSCとPLL
・ウェイクアップ機能付きの高電圧モニタリング入力
・シャントを介したモーター電流検出用の高速オペアンプ
・10個の多重入力を備えた8ビットA/Dコンバータ
・8個の多重入力、5つの外部アナログ入力を備えた10ビットA/Dコンバータ
・温度およびバッテリー電圧測定ユニット
・Tj＝150℃(max)において温度上昇シャットダウン
・独立したプログラマブルウィンドウウォッチドッグ
・内部電源：5V/1.5V
・外部電源：5V±2%(20mA)
・省電力モード：MCUスローダウンモード、スリープモード、停止モード、サイクリックウェイクアップスリープモード

●仕様

CPUアーキテクチャArm Cortex-M3
最大動作周波数40MHz
インターフェースPWM+LIN
動作電圧5.5V～28V
オペアンプあり
RAM8kB
フラッシュメモリ256kB
最大動作温度(Tj)150℃(max)
動作温度範囲－40℃～＋150℃
