Brushless Motor Driver 3 Phase TMC6300【ROB-21867】の概要

SparkFun 3相ブラシレスモータードライバ(TMC6300)

●特長

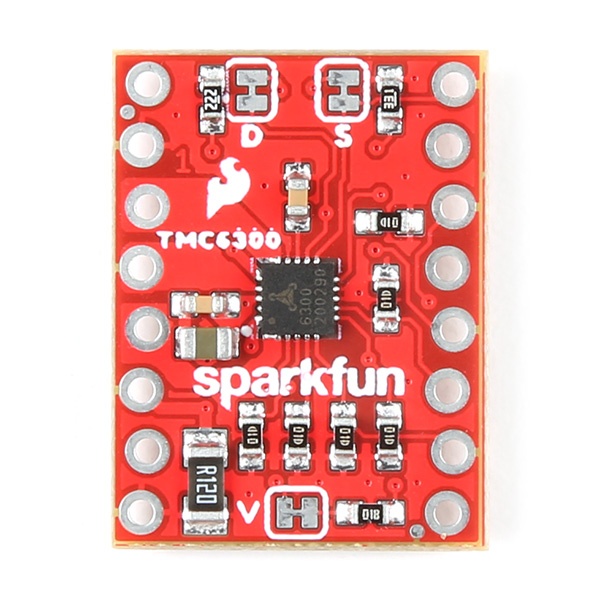

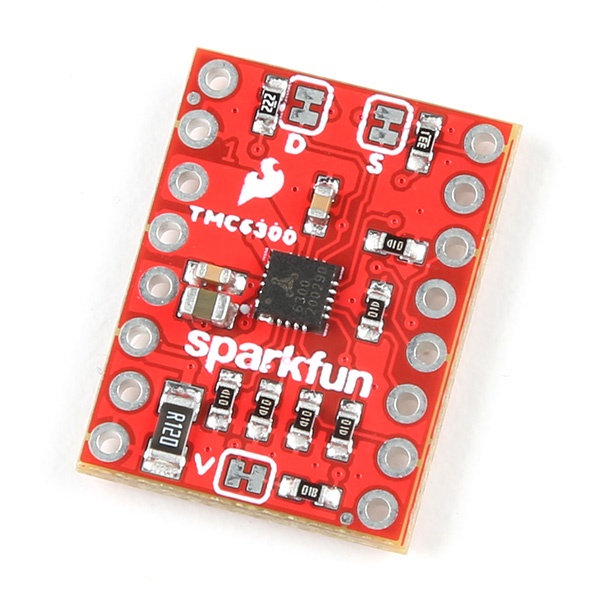

TMC6300を搭載しブラシレスジンバルモーターを制御するために設計された3相モーター ドライバです。最大2A(1.4ARMS)の駆動電流で任意の3相BLDCモーターまたはPMSMモーターを制御するために使用できます。3つのハーフブリッジのハイサイドとローサイドを個別に制御することにより、モーター整流の各フェーズの制御が可能になります。
このドライバは、温度保護と短絡保護機能があり、システム障害を示す診断出力も提供します。1.8Vの安定化電源出力と最低2Vの動作電圧を備えたTMC6300は、低電力マイクロコントローラシステムやバッテリ駆動(最小2つのAA/NiMhセル、または1~2つのリチウムイオンセル)に適しています。

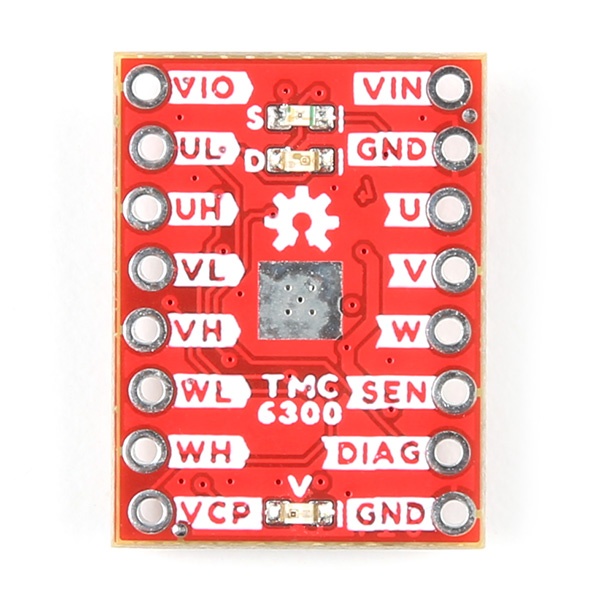

SparkFunの基板レイアウトは、LEDとラベルが上を向き、ICが下を向くように設計されています。これにより、冷却が必要な場合にボード上のサーマルパッドにアクセスできるようになります。さらに、ブレークアウトピンはブレッドボードにフィットするように位置合わせされているので、ピンヘッダーが垂直になり組み立てが容易です。
3相モーターの制御は簡単ではないので、このボードでは1つのモーターを制御するために6つのPWM信号を使用しています。またArduino Simple Field Oriented Controlライブラリが役に立ちます。ただし、6PWMモードでサポートされるマイクロコントローラやハードウェアにはいくつかの制限があります。そのほか、位置センサーをフィードバック制御ループに統合するための考慮事項があります。
