SEN-21266
MIKROE Current 9 Click
マルツコード：
M2727-364
品質ランク：
M1
  • ROHSアイコン

MIKROE Current 9 Click【SEN-21266】

の概要

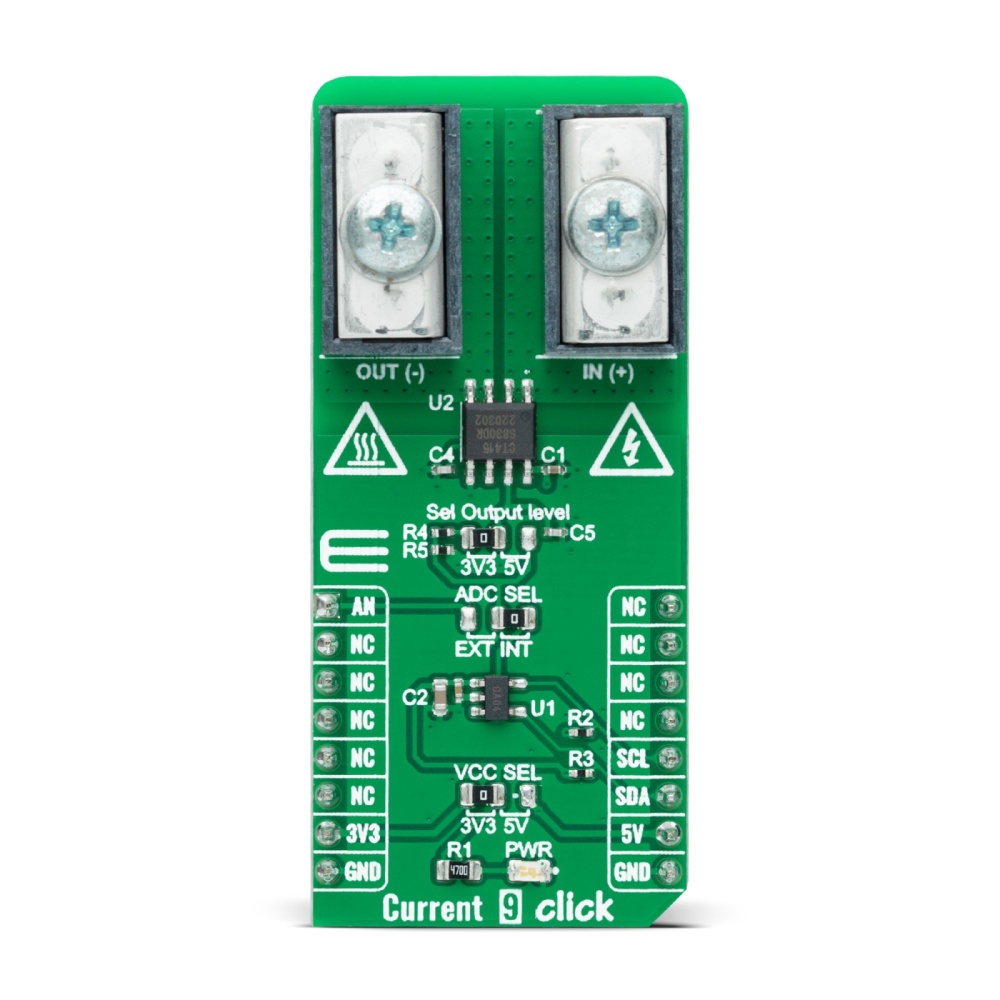

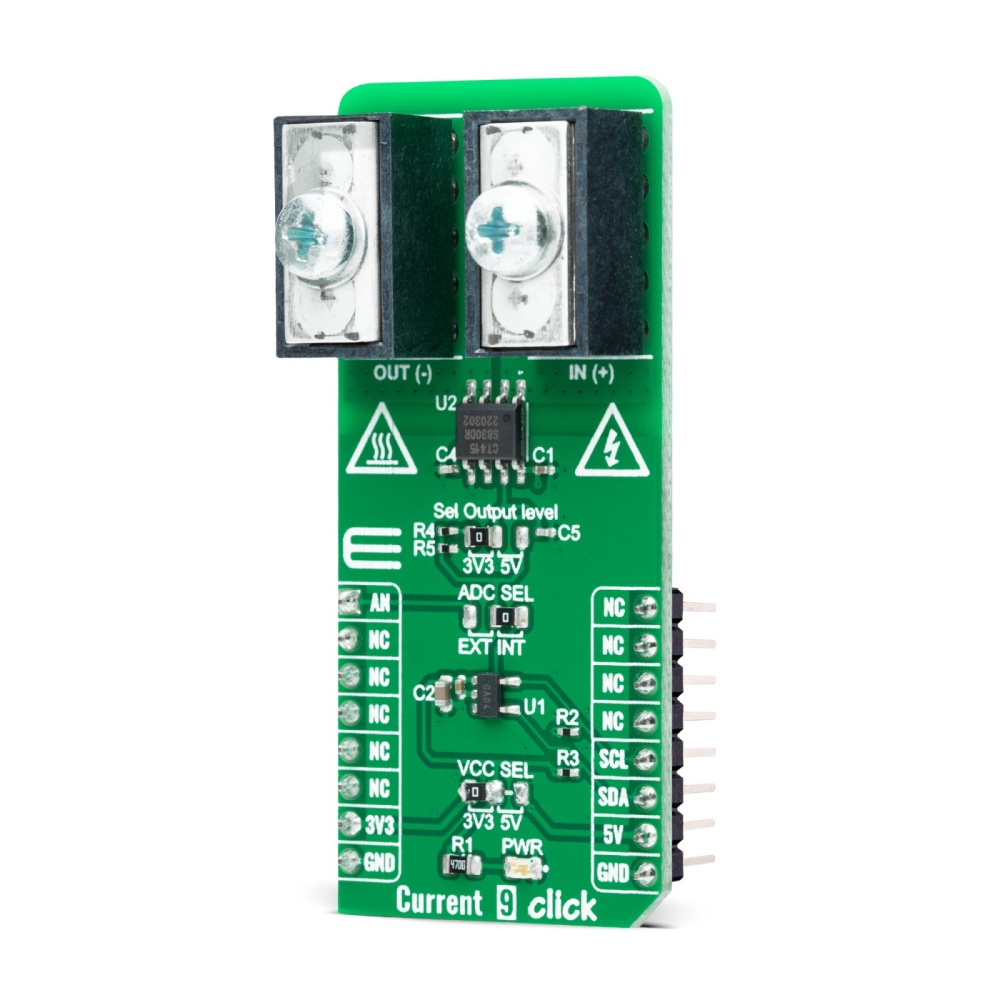

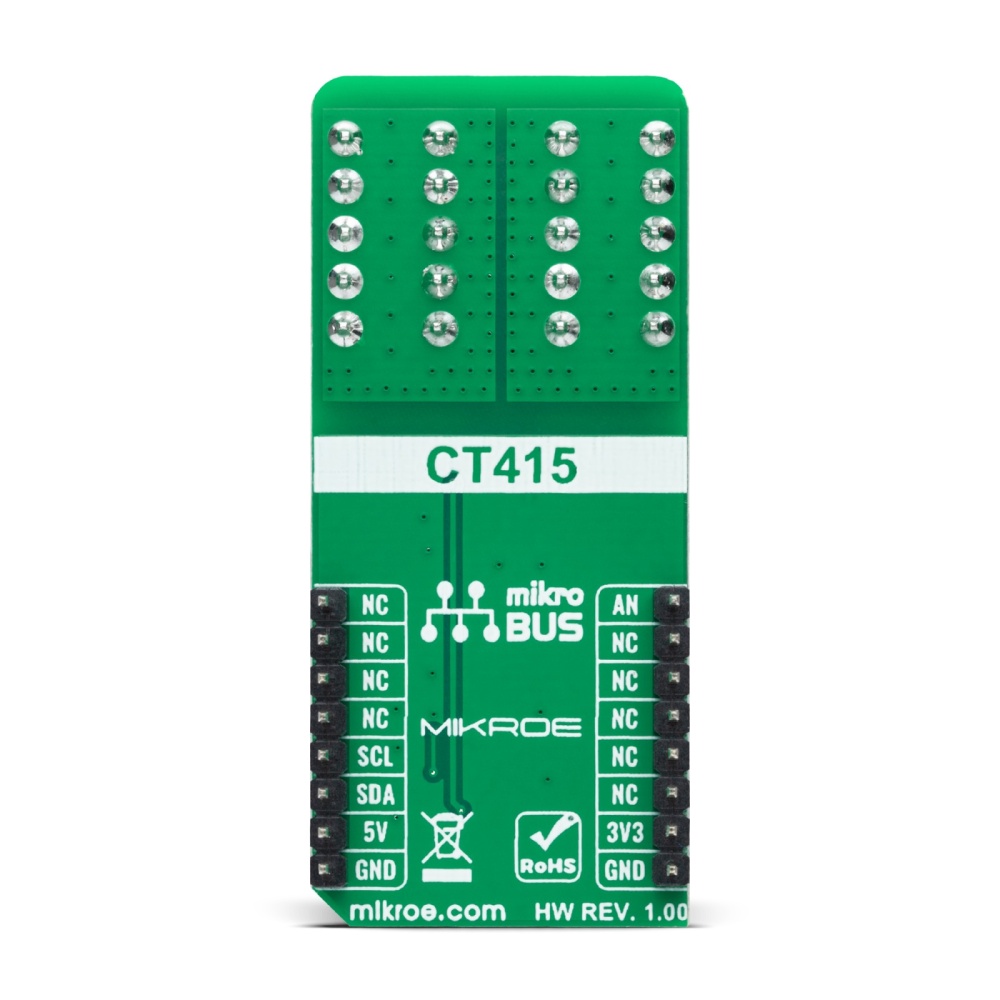

電流9Clickボード

●特長

Crocus TechnologyのXtremeSense TMR電流センサCT415-HSN830DRを搭載した正確に電流を検出できるコンパクトなClickボードです。CT415-HSN830DRは、最大30Aの電流範囲を広帯域幅/超低ノイズに計測できます。
このセンサは、電流測定値を線形アナログ電圧として出力する通電導体も備えており、フルスケールで約±1%の総出力誤差を実現します。その後、出力電圧をアナログまたはデジタル形式で処理できます。このClickボードは、多くの民生用、企業用、産業用アプリケーションの高精度電流測定に最適です。

【ご注意】
※負荷が接続されている間はボードに触れないでください。このClickボードは、高電圧を印加している間、訓練を受けた担当者のみ使用してください。危険な電圧レベルで作業する場合は、特別な注意を払う必要があります。
※CT415-HSN830DRには、0Aから最大30Aまでの電流を処理する通電導体(current carrying conductor)が集積されています。通電導体に電流が流れると、チップ内のXtremeSense TMRセンサが磁場を感知し、アナログフロントエンドを通過する差動電圧信号を生成して、フルスケールでの誤差が±1%未満の電流測定値を出力します。CT415-HSN830DRは、電流測定の高速応答を可能にするように設計されています。さらに、オンボードSMDジャンパーを3V3または5Vとマークされた適切な位置に接続してセンサーの出力電圧レベルを選択するオプションが用意されています。1MHzの帯域でも消費電力は最小限です。
※CT415-HSN830DRの出力は、Microchip社の12ビット逐次比較型A/DコンバータMCP3221によりデジタル値に変換されて出力されるか、またはANというラベルが付いたmikroBUSソケットのアナログピンに直接出力されます。その選択は、ADC SELというラベルが付いたオンボードSMDジャンパによって実行され、EXTおよびINTとマークされた適切な位置に配置されます。
※また、このClickボードは負荷と直列に接続する必要があります。電流は2つのオンボード端子コネクタによって測定されます。1つの端子台は正の電流入力用で、もう1つは負の電流入力用です。
