M5STACK-K041-B
ATOMIC 2D/1D バーコードスキャナキットV1.1
マルツコード：
M2727-521
品質ランク：
M1

ATOMIC 2D/1D バーコードスキャナキットV1.1【M5STACK-K041-B】

の概要

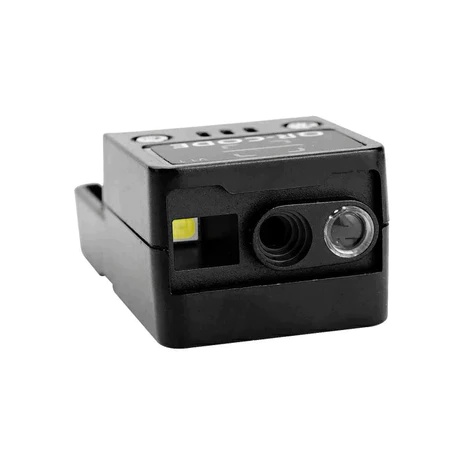

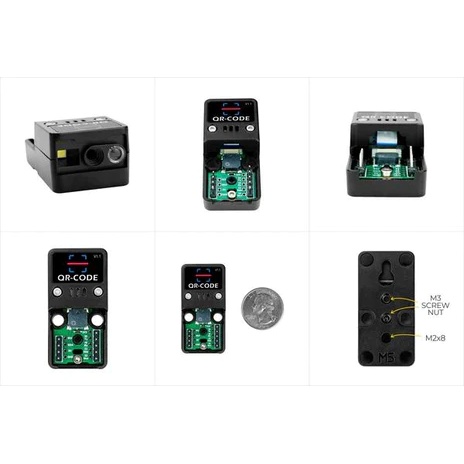

M5ATOM用のバーコード/QRコードスキャナモジュール


6種類の2次元コードと19種類の1次元コードに対応した、M5ATOMをマウントして使用するバーコード/QRコードスキャナモジュールです。ATOMIC 2D/1D バーコードスキャナキットの後継品です。照明用LEDを内蔵しており、暗い環境でもコードを容易に識別でき、緑色のLEDは焦点を合わせたり照準を合わせるのに便利です。また、高解像度CMOSイメージセンサの有効認識精度は、5mil(0.127mm)です。さらに、さまざまな読み取りモードがあり、必要に応じて自動連続トリガーや手動トリガーに設定できます。モジュールには独自のブザーがあり、状態ごとに異なるプロンプト効果音が鳴ります。
このモジュールは、データへのカスタムプレフィックス/サフィックスの追加、多国籍キーボードの定義、データ編集、その他多くの機能もサポートしており、通信にTTL-232を使用し、データ送信にはシリアルポートを使用できます。
ArduinoやUIFlowによるプログラミングで簡単に使用でき、M5Atom Liteを介した有線や無線接続で、スキャンしたデータを送信できます。

●特長

・ATOM Matrix/ATOM Liteに対応
・照明/フォーカスLEDを内蔵
・ESP32によるWi-Fiに対応
・UART/TTL通信に対応
・マニュアル/オートスキャンモード
・光/音による通知機能
・複数の出力フォーマット
・データの事前編集や非表示が可能
・豊富なカスタム命令
・RAW/gBK/Unicode出力に対応
・開発環境：Arduino IDE、UiFlow

●仕様

電源電圧DC3.3V
センサー640×480 CMOS
通信インターフェースUART/TTL
FOV水平 34°/垂直 28°
スキャン角度Roll：360°、Pitch：±55°、Yaw：±55°
対応フォーマット2D(QR)：QRコード/Micro QR/DatamAtrix/PDF417/Micro PDF 417/Aztec
1D：EAN/UPC/Code 39/Code 93/Code 128/UCC EAN 128/Codabar/Interleaved 2 of 5/ITF-6/ITF-14/ISBN/ISSN/MSI-Plessy/MSI-plessey /gS1 Databar/code 11/industrial 25/standard 25/plessey /mAtrix 2 of 5
認識読み取り精度5mil以上
コントラスト比25％以上
読み取り範囲EAN-13：50～200mm(13mil)
Code39：40～90mm(5mil 10bytes)
QRコード：25～240mm(20mil 16bytes)
DatamAtrix：50～90mm(10mil 20bytes)
PDF 417：30～130mm(6.67mil 7bytes)
寸法48×24×18mm
重量17g

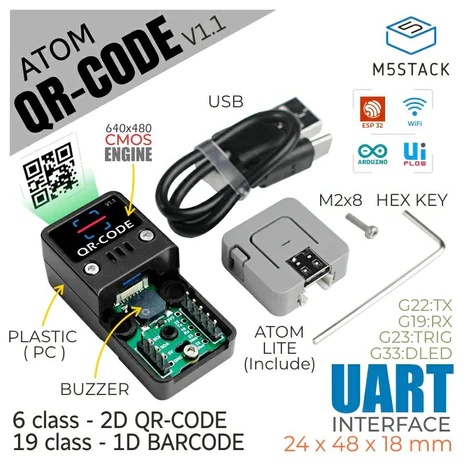

【セット内容】

・1× ATOM QR-CODE
・1× M5 ATOM Lite
・1× 六角レンチ
・1× M2 8mm 六角ナベネジ
・1× USB Type-Cケーブル


【資料】

・QRコードシリアルコマンドリスト
・QRコードコマンドユーザマニュアル
