PicoScope 3405D MSO 4チャンネルオシロスコープ【PICOSCOPE-3405D-MSO】

PicoScope 3405D MSO 4チャンネルオシロスコープ【PICOSCOPE-3405D-MSO】

メーカー名:
型番:
PICOSCOPE-3405D-MSO
環境区分:
RoHS対応
品質ランク:
M1
数量

納期:
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥258,497.00
(税込¥284,346.00)

PicoScope 3405D MSO 4チャンネルオシロスコープ【PICOSCOPE-3405D-MSO】の概要

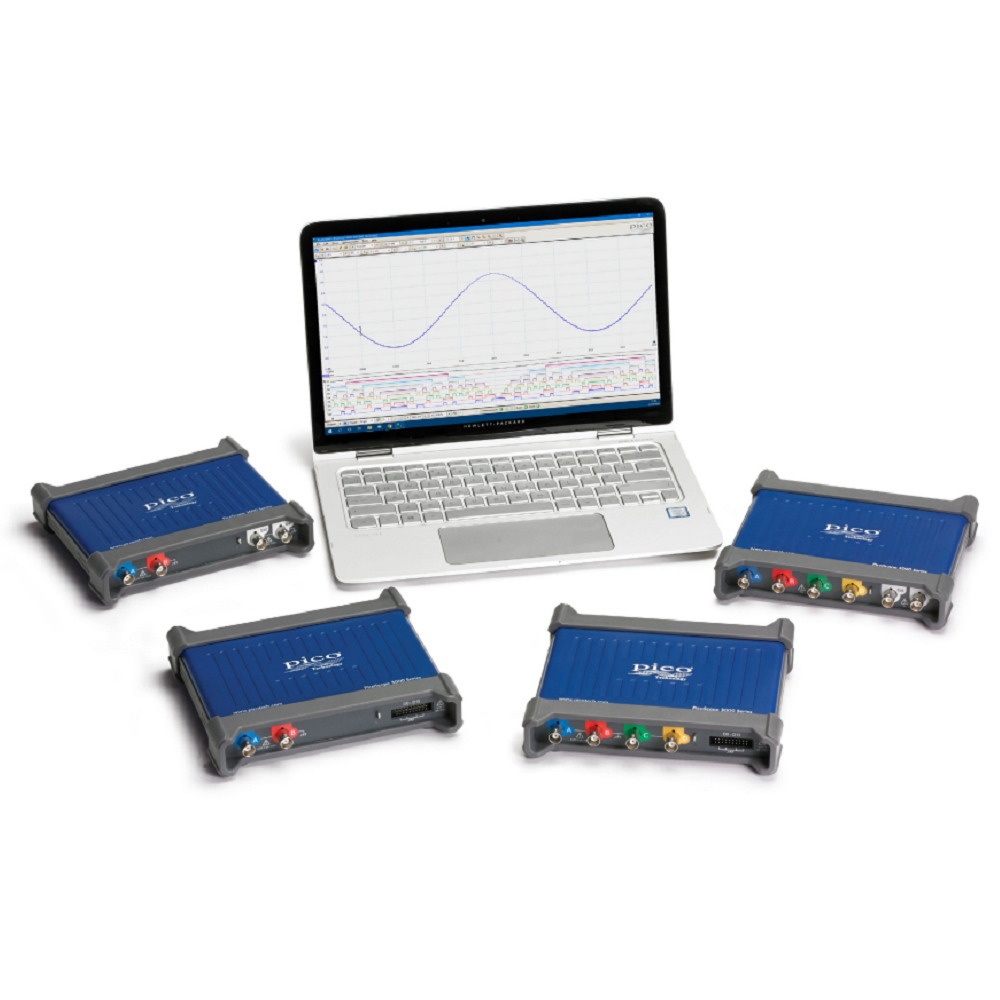

出力と性能を誇る携帯型 USB電源PCオシロスコープ PicoScope 3000 シリーズ

PicoScope 3000シリーズPCオシロスコープは小型かつ軽量で持ち運べる上、実験室や現場のエンジニアに必要な高性能仕様を備えています。柔軟性のある高品質のディスプレイオプションにより、各信号を詳細に表示して分析できます。内蔵のファンクションジェネレーターと任意波形ジェネレーター(AWG)が装備されています。PicoScope 6ソフトウェアを使用して操作するため、設計、研究、試験、教育、サービス、修理など様々な用途に最適なコスト効率の高いツールとなります

●特長

・4つのアナログチャネル
・100MHzのアナログ帯域幅
・ 1 GS/秒のリアルタイムサンプリング
・ 256MSバッファメモリ
・ 1秒あたり100,000波形
・16チャンネルロジックアナライザー(MSOモデル) 30 を超えるシリアル プロトコルを標準でデコード
・ 任意波形発生器
・ USB 3.0が接続され、電源が供給されている
・ シリアルデコードとマスクテストを標準装備
・ Windows、Linux、Mac ソフトウェア

●仕様

入力チャンネル4
帯域幅(-3 dB)100MHz
立ち上がり時間(計算)3.5 ns
帯域幅の制限20 MHz、選択可能
垂直解像度8ビット
拡張垂直解像度PicoScopeソフトウェアで12ビット
入力タイプシングルエンド、BNC(f)コネクター
入力特性1 MΩ ±1% / 14 pF ±1 pF
入力カップリングAC/DC
入力感度4 mV/div~4 V/div(垂直分割10)
入力範囲(フルスケール)±20 mV、±50 mV、±100 mV、±200 mV、±500 mV、±1 V、±2 V、±5 V、±10 V、±20 V
DC精度±(フルスケールの3% + 200μV)
アナログオフセット範囲
(垂直位置調整)
±250 mV(±20 mV、±50 mV、±100 mV、±200 mVの範囲)
±2.5 V(±500 mV、±1 V、±2 Vの範囲)
±20 V(±5 V、±10 V、±20 Vの範囲)
オフセット調製精度オフセット設定の±1%、DC精度に追加
過電圧保護±100 V(DC + ACピーク)
