SparkFun Qwiicスピーカーアンプ【DEV-20690】

SparkFun Qwiicスピーカーアンプ【DEV-20690】

メーカー名:
型番:
DEV-20690
品質ランク:
M1
数量

納期:
30日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥2,006.00
(税込¥2,206.00)

こちらからもご購入いただけます

1 個以上
¥2,071.77
(税込 ¥2,278.94)

SparkFun Qwiicスピーカーアンプ【DEV-20690】の概要

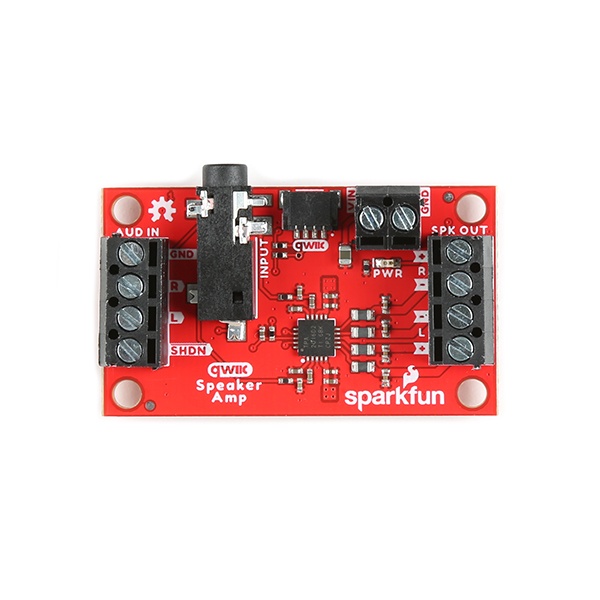

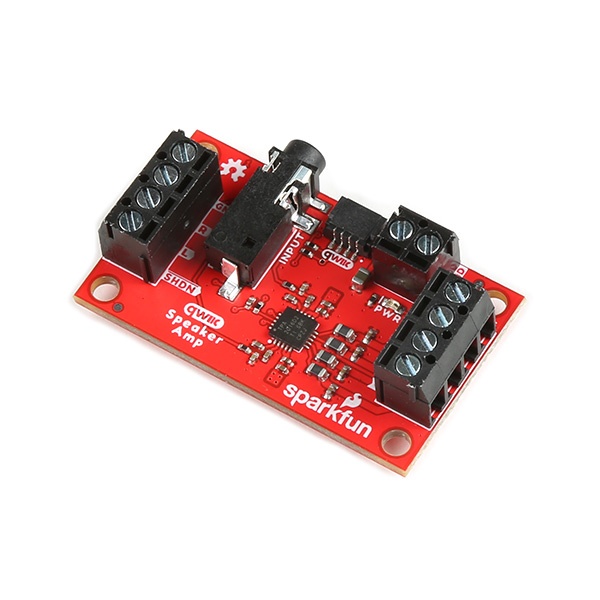

クラスDオーディオパワーアンプを使用したスピーカーアンプボード


Texas InstrumentsのステレオでフィルタフリーのクラスDオーディオパワーアンプTPA2016D2を使用したスピーカーアンプボードです。このオーディオアンプは、ボリュームコントロール(ゲイン)、ダイナミックレンジ圧縮(DRC)、自動ゲイン コントロール(AGC)、アンプの有効化/無効化、I2Cによりソフトウェアで設定する機能を備えています。また、効率的なクラスD動作により、4Ωスピーカーをステレオで最大2.8W、8Ωスピーカーをステレオで最大1.7Wで駆動することができます。
DRCとAGCは他のオーディオアンプと比較して独特で、オーディオ入力から大音量の部分と静かな部分を「均等化」できる強力な機能です。スピーカーの音量を最大にすることもできます。設定を微調整することで、オーディオ信号の歪みを防ぐために最大の音量を得ることができます。DRC、AGC、リミッタを単独で使用すると、非常に大音量の再生によるスピーカーの損傷を防ぐことができます。単純なゲイン制御から高度なAGCまで、アンプのすべての機能を簡単に制御できるArduinoライブラリを用意しています。

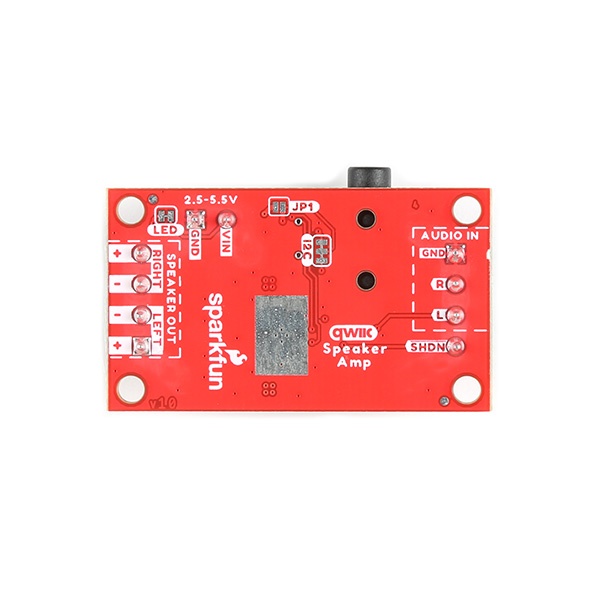

オーディオ入力、電源、シャットダウン、スピーカー出力にはネジ端子が付いています。 オーディオケーブルを簡単に挿入できるように、代替として3.5mm TRSコネクタが付属しています。Qwiicシステムを利用すると、アンプの設定を構成するときにシステムの他の部分に接続するためにはんだ付けする必要がありません。電源LED(PWR)がボード上に搭載されており、VINを介してアンプに電力が供給されたことを示します。 底面のLEDジャンパーを切断することで無効にできます。別の電源からボードに電力を供給したくない場合は、JP1ジャンパを閉じて、Qwiicコネクタの3.3Vピンを介してマイクロコントローラと同じ電源を使用できます。

【ご注意】
※電源を入れ直すたびに設定をTPA2016D2に送信する必要があります。

※SparkFun Qwiicコネクトシステムは、プロトタイピングを高速化し、エラーを発生しにくくするI2Cセンサ、アクチュエータ、シールド、ケーブルのエコシステムです。すべてのQwiic対応ボードは、共通の1mmピッチ、4ピンJSTコネクタを使用します。これにより、必要な基板スペースが削減され、極性接続により間違って接続することができなくなります。

●仕様

・ステレオクラスDオーディオアンプTPA2016D2(Texas Instruments)を搭載
 -フィルタフリー
 -クラスDアーキテクチャ
 -プログラマブルダイナミックレンジ圧縮(DRC)
 -パラメータプログラマブル自動ゲイン制御(AGC)
 -パラメータプログラマブルボリュームコントロール
 -選択可能なゲイン(-28dBから30dBまで1dBステップ)
 -(圧縮時)選択可能なアタック、リリース、ホールドタイム
 -4つの選択可能な圧縮率
 -高PSRR:80dB
 -高速起動時間:5ms
 -AGC機能の有効化または無効化
 -リミッター機能の有効化または無効化
 -短絡および熱保護
 -I2Cアドレス:0x58(シフトなし)
・電圧入力:2ピンネジ端子経由2.5V~5.5V、Qwiicコネクタ経由3.3V(JP1閉時)
・消費電流:3.5mA @2.5V、3.7mA @3.6V、4.5mA @5.5V
・シャットダウン電流:0.1μA @2.5V、0.2mA @3.6V、0.3mA @5.5V
・ステレオ出力:1.7W/ch(5V/8Ω)、750mW/ch(3.6V/8Ω)、2.8W/ch(5V/4Ω)、1.5W/ch(3.6V/4Ω)
・オーディオ入力用3.5mm TRSジャック×1
・電源入力用ネジ端子1×2、音声入力用ネジ端子1×4、スピーカー出力用ネジ端子1×4
・4ピンQwiicコネクタ×1
・I2Cプルアップ抵抗内蔵(2.2kΩ)
・LEDPWR
・ジャンパー:LED、I2C、JP1
・基板寸法:1.70"×1.00"
