SparkFun MicroModダブルメインボード【DEV-20595】

SparkFun MicroModダブルメインボード【DEV-20595】

メーカー名:
型番:
DEV-20595
品質ランク:
M1
数量

納期:
30日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥3,439.00
(税込¥3,782.00)

こちらからもご購入いただけます

1 個以上
¥3,656.48
(税込 ¥4,022.12)

SparkFun MicroModダブルメインボード【DEV-20595】の概要

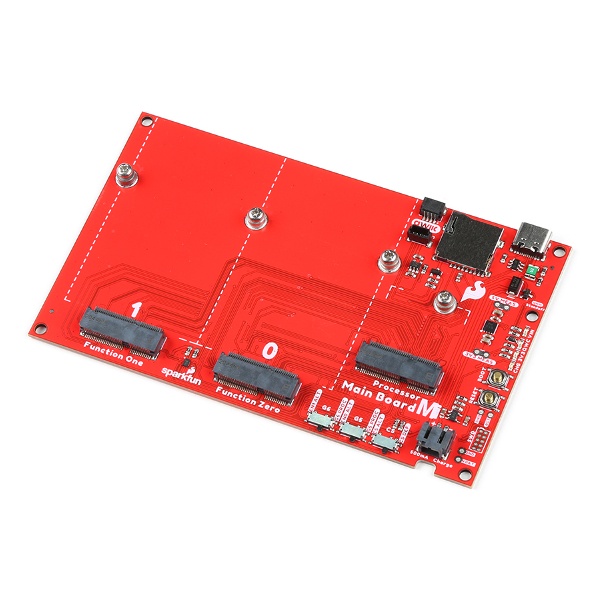

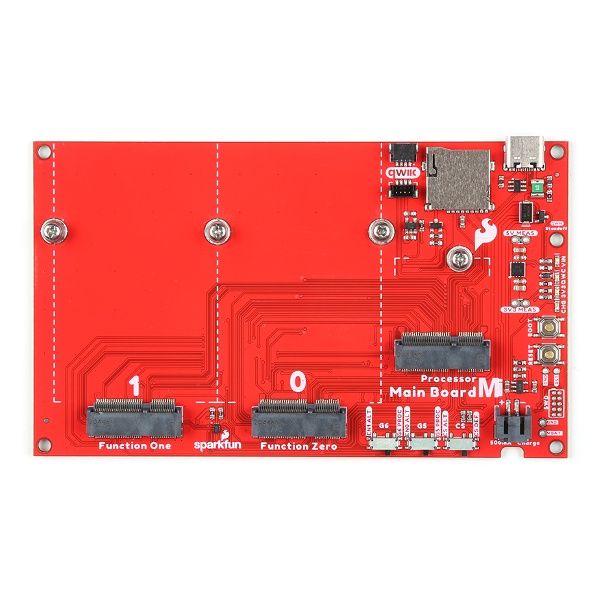

プロセッサボードとファンクションボードの接続用ボード


MicroModプロセッサボードを最大2個のMicroModファンクションボードと接続できるようにするキャリアボードです。M.2 MicroModコネクタを使用すると、プロセッサとファンクションボードの接続が簡単になります。使い方は、ボードのベベルエッジコネクタのキーをM.2コネクタのキーに挿し、ネジで固定します。

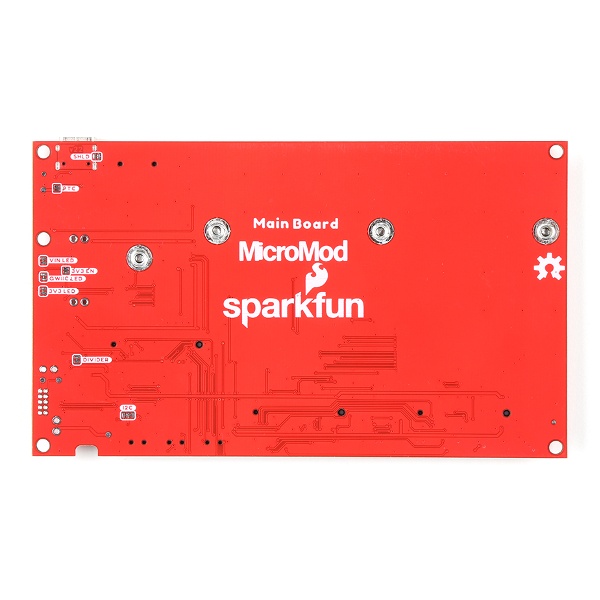

ダブルメインボードは、電源とプログラミング用にUSB Type-Cコネクタを1個搭載しています。USB Type-Cのシールドピンを分離するジャンパがボードの背面にあります。ボードにはリセットとブート用の2つのボタンも搭載されています。プロセッサボードのピンも2×5 SWDピンとして分割されています。
また、ボードには2Aのリセッタブルヒューズと3.3V/1A、3.3V/500mAの電圧レギュレータが搭載されています。3.3V/500mAの電圧レギュレータは、Qwiic対応デバイスに電力を供給します。
ヒューズをバイパスして5Vと3.3Vラインの消費電流を測定できるように、PTHジャンパーが追加されています。アプリケーションをリモートで使用できるように、2ピンのJSTコネクタとシングルセル LiPo MCP73831充電IC(充電速度500mAに設定)が搭載されています。汎用ピンと各機能ボードの電圧レギュレータを切り替えるために2つのスイッチや、2番目の機能ボードのSPIチップ選択ピンを切り替えるスイッチがあります。4つのステータスLEDは電源と充電に使用できます。これらはジャンパによって無効にすることもできます。microSDカードソケットを使ってデータロギングも可能です。microSDソケットは、I/Oピンを介して無効にすることができます。プルアップ抵抗が内蔵された 2個のQwiicコネクタがボード上に実装されており、Qwiic対応のI2Cデバイスをプロジェクトに追加できます。

※MicroModプロセッサと機能ボードはMicroModメインボードには含まれていません。これらのボードは別途購入する必要があります。
※MicroModは、マイクロコントローラボードをさまざまなキャリアボードの周辺機器に接続するモジュラーインターフェースエコシステムです。 M.2を利用するMicroModは、プロセッサと機能ボードをオンザフライで簡単に交換できるように設計されています。 必要なプロジェクトに特化したキャリアボードと互換性のあるプロセッサを組み合わせてください。

●仕様

・入力電圧:5V(USB-Cコネクタ経由)、3.7V~4.2V(LiPoバッテリーコネクタ経由)
・リセッタブルPTCヒューズを内蔵(5V/2A)
・3.3V電圧レギュレータ(AP7361C):1A
・3.3V電圧レギュレータ(AP7347DQ):500mA
・MCP73831シングルセルLiPo充電IC(MCP73831):500mA
・USB Type-Cコネクタ、2ピンJSTコネクタ、M.2コネクタ、MicroModプロセッサーボード×2、MicroMod機能ボード×2、Qwiic対応I2C、MicroSDカードソケット、SWD2×5ヘッダー
・UART1用MUX内蔵
・ボタン、リセット(起動)
・スイッチファンクションボード、ゼロパワーイネーブルピン、ファンクションボード、ワンパワーイネーブルピン、SPIチップセレクト代替ピン
・LED、VIN、3.3V、Qwiic 3.3V、CHG
・メッキスルーホール:RST5V(MEAS)、V_BATT3.3V(MEAS)
・ジャンパー:USB SHLD 5V、MEAS 3.3V、MEASPTC 3.3V、ENVIN、LED 3.3V、LED Qwiic 3.3V、LEDI2Cバッテリー分圧器
・基板サイズ:4.90"×2.90"

【v22の変更点】
・コネクタと大部分のラベルはシルクスクリーンを回転。
・USBピンにESD保護用のTVSダイオードを追加。
・USB Type-Cコネクタのシールドピンを絶縁するSHLDジャンパを追加。
・5Vの測定用に5V MEAS PTHジャンパを追加。
・LiPo充電回路の500mA/100mAセレクターを取り外した。ボードはデフォルトのレート500mAのみで充電されるようになりました。
・低電力アプリケーション用にプロセッサの「BATT_VIN/3」ピンに接続されている抵抗分圧器を削除するには、DIVIDER ジャンパを追加します。
・Qwiicポート専用の3.3V/500mA電圧レギュレータを追加します。
・3.3V電圧レギュレータ(I2C_SCL1-Processor)のGPIO制御を追加。
・無効にするQWIIC LEDジャンパを使用して3.3V QwiicポートのLEDを追加。
・microSDソケットへの電力供給を無効にするトランジスタを追加(I2C_SCL1-Processorを使用して制御可能)。
・シリアルデータをファンクションボードに送信するために多重化されたプライマリUARTピンを追加。
・ジャンパ(I2C)を使用してプライマリI2Cピンに2.2kΩのI2Cプルアップを2個追加して無効にする。
・オスヘッダーピンと2ピンシャントをSMDスイッチに置き換えて、ファンクションボードの電源イネーブルピンを調整。
・SMDスイッチを使用してFunction Board OneのセカンダリSPI CSピン(つまり、CS1プロセッサとA1プロセッサ)を調整するオプションを追加。
