SPX-17874
SparkX 差圧センサー - SDP31(Qwiic)
マルツコード：
M2762-287
品質ランク：
M1

SparkX 差圧センサー - SDP31(Qwiic)【SPX-17874】

の概要

空気流量と空気速度の測定用差圧センサー


ドローンや模型飛行機の速度インジケータなどに使用できる差圧センサーボードです。センシリオンの±500Paの範囲で差圧を測定できる小型差圧センサーSDP31を使用しています。SDP31は、高速の測定が可能で、優れた精度と長期安定性を備え、ゼロ点ドリフトもありません。スマート平均化、複数の温度補償モード、I2Cアドレスおよび割り込みなどの拡張機能を提供します。さらに、リフローはんだ付けも可能です。

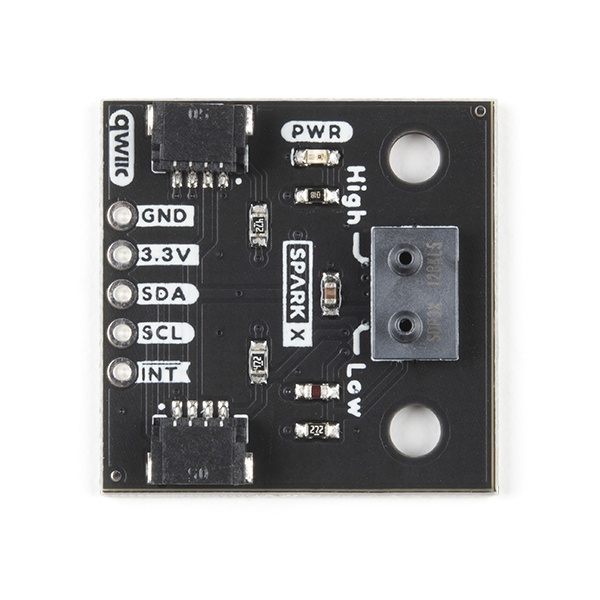

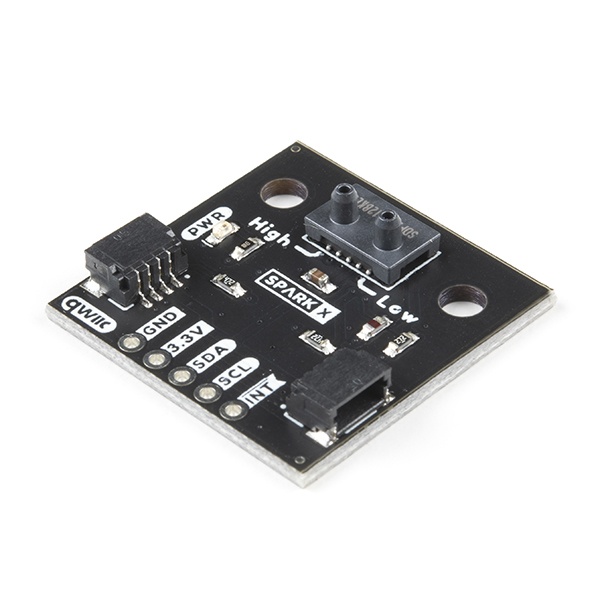

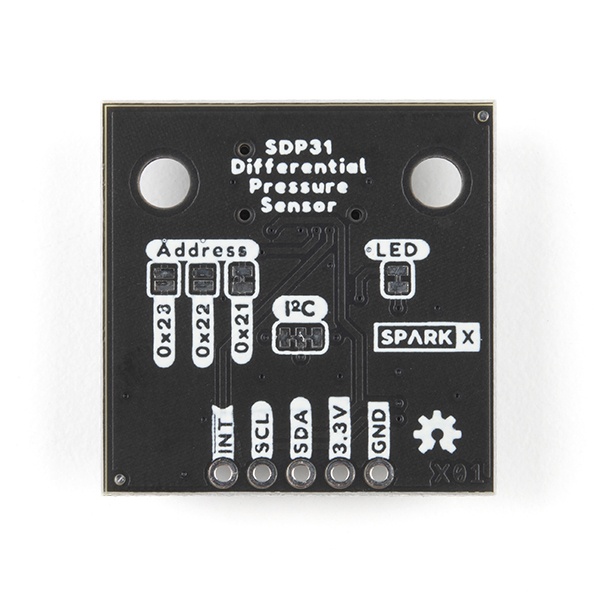

ボード上の2つの取り付け穴は、SDP31パッケージの中心に位置を合わせています。I2Cアドレスは、ボードの背面にある分割パッドジャンパを使用して設定できます。割り込みピンはブレークアウトパッドで使用できます。ボードには電源LED、一対のQwiicコネクタ、I2Cブレークアウトパッド、プルアップ抵抗が搭載されています。ボードの背面のI2Cジャンパを切断すると、LEDとプルアップを無効にできます。
測定結果は、OpenLog Artemisによりデータログが可能です。Arduinoライブラリには、すぐに使い始められるようにArduino IDEのサンプルスケッチが含まれています。 シングルショット(トリガー)測定と連続測定の両方の例があります。

【ご注意】
※SparkXの製品は、最先端のテクノロジーを利用できるようになるとすぐに生産されます。そのため製品のテストは行っていますが、保証はありません。

※SparkFun Qwiicコネクトシステムは、プロトタイピングを高速化し、エラーを発生しにくくするI2Cセンサ、アクチュエータ、シールド、ケーブルのエコシステムです。すべてのQwiic対応ボードは、共通の1mmピッチ、4ピンJSTコネクタを使用します。これにより、必要な基板スペースが削減され、極性接続により間違って接続することができなくなります。

●仕様

・SDP31の圧力測定範囲：－500～＋500Pa
・温度測定範囲：－40℃～＋85℃
・圧力および温度分解能：16ビット
・ゼロ点精度：0.1Pa
・フローステップ応答時間：<3ms
・測定対象：空気、N2
・動作温度範囲：－40℃～＋85℃
・起動時間：25ms
・I2Cアドレス：0x21、0x22、0x23
・供給電圧：2.7V(min)、3.3V(typ)、5.5V(max)
　　注：Qwiicバスは3.3V(max)で動作。
・割込み用ブレークアウトパッド
・デュアルQwiicコネクタ
・電源LED
・I2Cプルアップ
