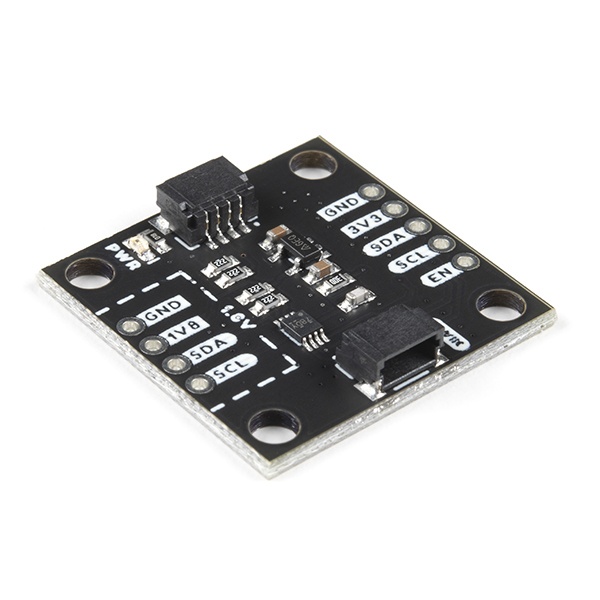

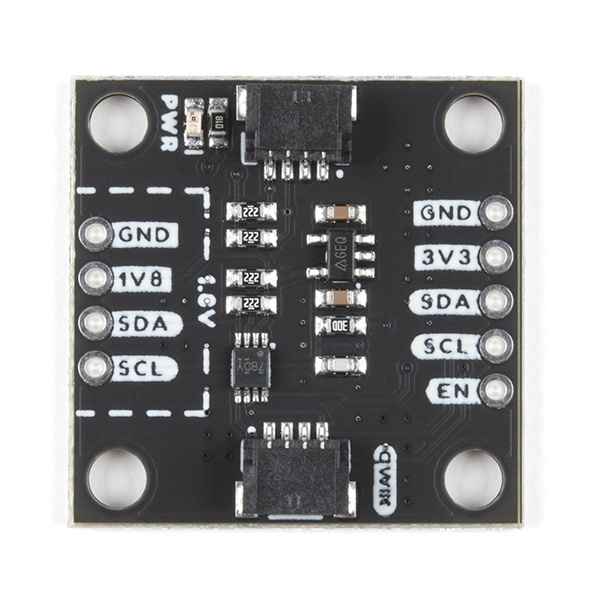

Qwiicコネクトシステムによる接続用アダプター

開発ボードとブレイクアウトボードを迅速に接続できるように設計されたQwiicコネクトシステムによる接続用アダプターです。Qwiicシステムは、3.3Vのバス電圧に標準化されていますが、1.8Vをベースにする本アダプターには、オンボード電圧レギュレータとロジックレベルトランスレータが搭載されています。
本アダプターは、最大300mAで1.8Vを供給するだけでなく、双方向のロジックレベル変換も行うため、Qwiicシステムをあらゆる1.8VのI²Cコネクタに接続できます。Qwiicケーブルを使用して本アダプターをバスに接続し、1.8V部品を「1.8V」と記されたヘッダーピンに接続するだけで、3.3V Qwiicバスに接続されます。
他のQwiicボードと同様に、3.3Vピンを0.1インチヘッダーに分割し、2つのQwiicコネクタを追加して、他のすべてのQwiicボードと簡単に接続できるようにしました。

※SparkFun Qwiicコネクトシステムは、プロトタイピングを高速化し、エラーを発生しにくくするI2Cセンサ、アクチュエータ、シールド、ケーブルのエコシステムです。すべてのQwiic対応ボードは、共通の1mmピッチ、4ピンJSTコネクタを使用します。これにより、必要な基板スペースが削減され、極性接続により間違って接続することができなくなります。

※SparkX製品は、最先端のテクノロジーが登場すると迅速に生産されます。製品はテスト済みですが、保証はありません。したがって、SparkX製品については、ライブテクニカルサポートを利用できません。

●特長

・LDOレギュレータAP2127は、Qwiicバスから300mAで1.8Vを供給します。
・双方向レベルシフタPCA9306はI²C-ロジック変換を行います。
・電源LEDにより、ボードがQwiicバスに接続されていることを確認できます。低電力システムの場合は、はんだジャンパーで無効にすることができます。
