DT-921
DC/DCコンバーター
マルツコード：
M2763-641
品質ランク：
M1
在庫のある営業所( 2営業所 )

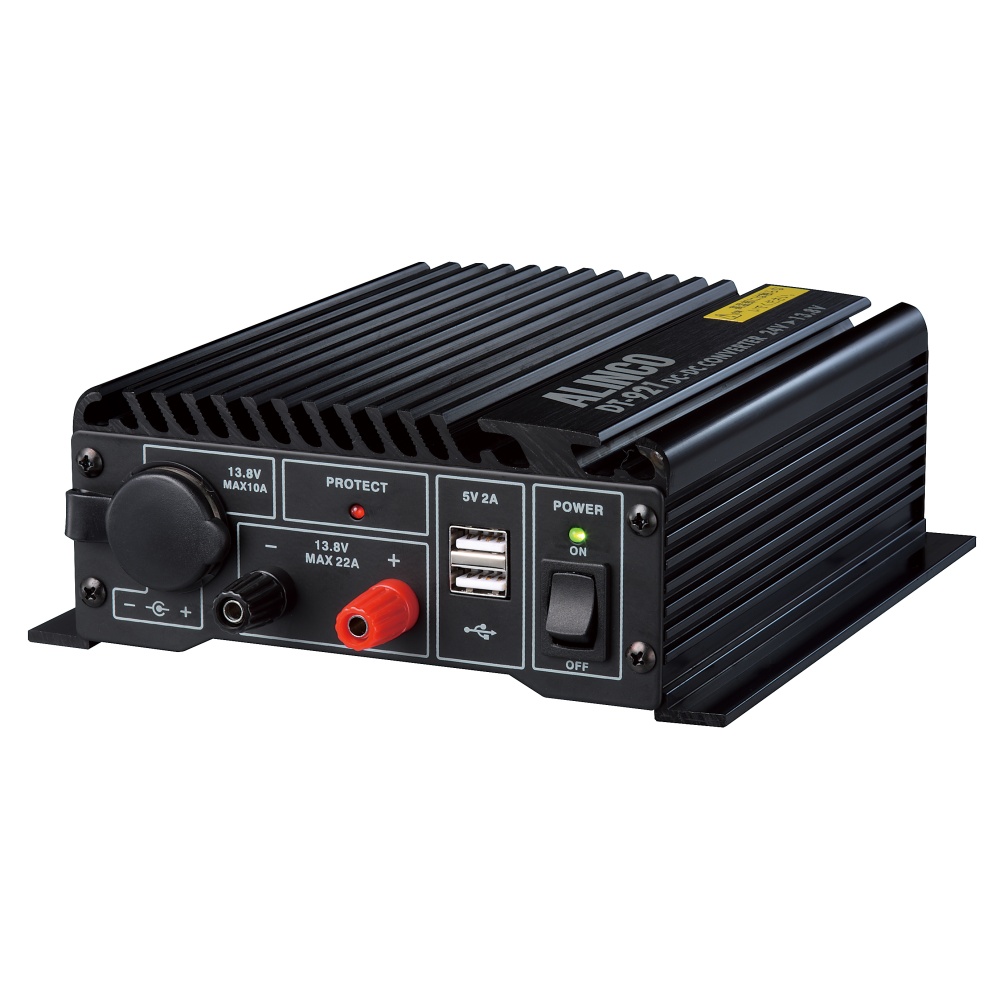

DC/DCコンバーター【DT-921】

の概要

【重要】ご購入前にお読みください

本製品はホビーユーザー向け、民生用途の電源機器です。

出力電圧や電流の安定度・耐久性などの定格に一般向け以上の高性能・高精度が求められる工業用途や学術研究向けの製品ではありません。本製品を他の機器に組み込んでお使いになると一切の保証は無効になります。本製品が故障したことで発生する逸失利益に対する補償は一切致しかねます。新品不良、保証期間内の故障であっても本機の設置、取り外しに掛かる費用は補償できません。USB端子はパソコンと連動して動作するような機器ではお使いになれません。USB端子は合計で最大2Aと小型機器向けで、本体の20Aとは別の回路です。パソコンの様に大きな電流が必要な機器につなぐと本機が故障します。万一パソコンが故障してデータが消失しても、その責は負いかねます。

●特長

・スイッチング方式の回路を採用して、コンパクトながら連続20A、間欠最大22Aと余裕の容量を実現。無線機なら50Wクラス、カーステレオやカーナビなどDC12V定格のカーエレクトロニクス機器なら最大15Aまでバックアップの常時電流を含めて対応。

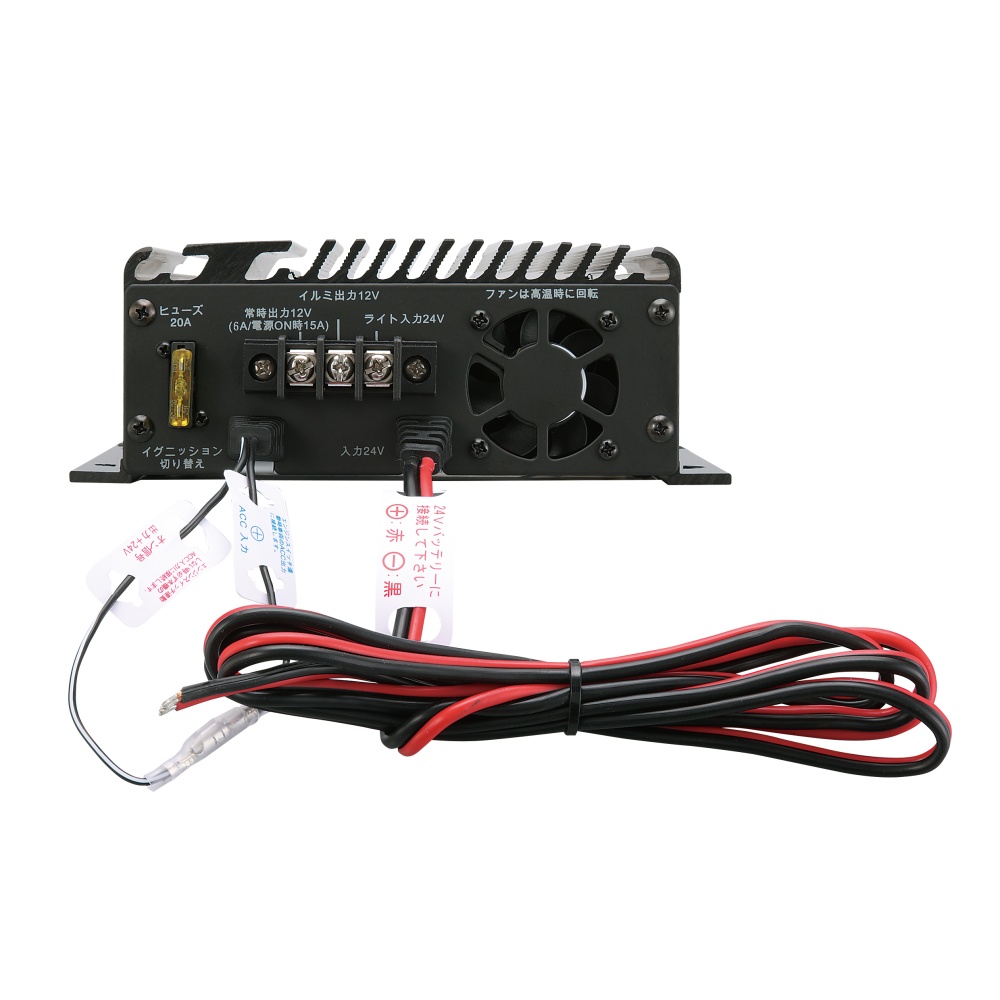

・ACCポジションを感知する自動電源オンオフ機能はバックアップ端子と連動、電源オフ時でも最大6Aの出力が可能なので、終了処理時に電流を多く消費するタイプのカーナビ等にも適応。

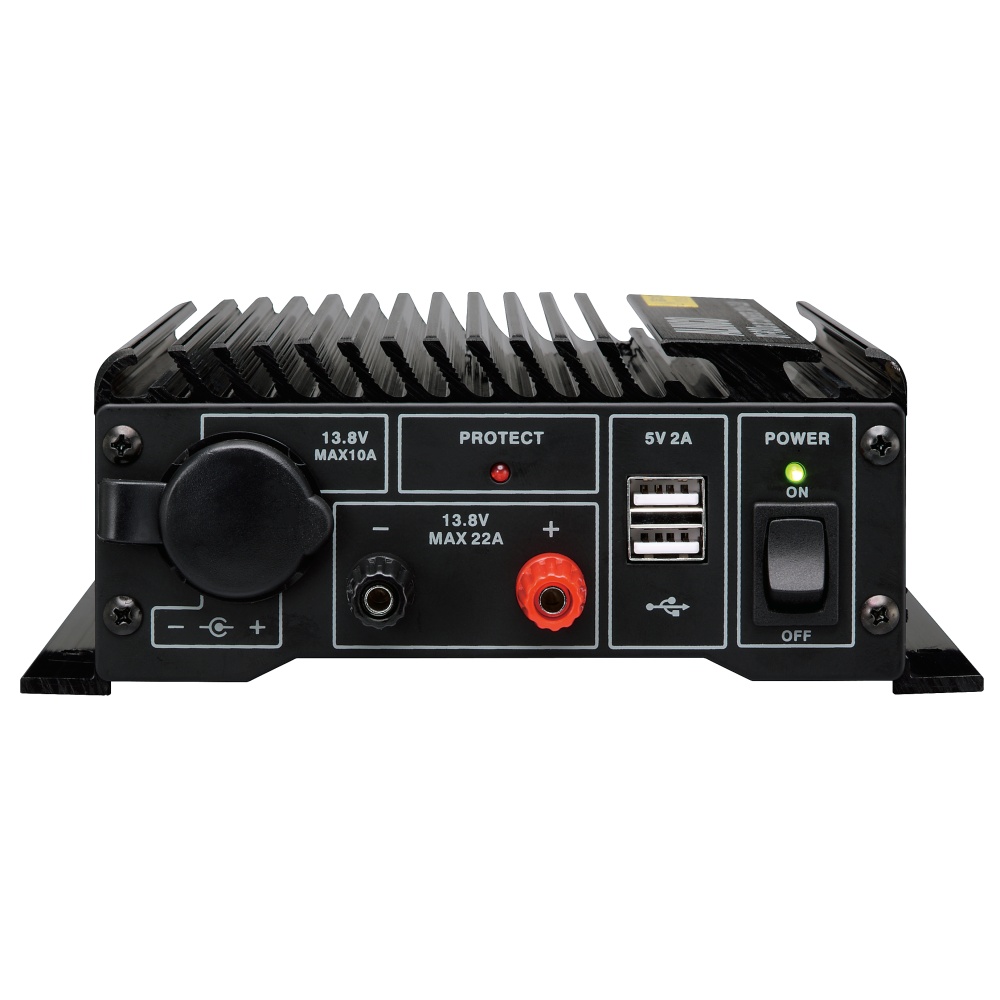

・フロントパネルにメインの陸軍端子とシガーソケット、これらとは別に2Aまで取れるUSB型コネクターを2個搭載して、機器の接続が容易。
・熱感知式のファン、高温時の自動出力遮断、リレーを使った過電圧出力、フの字特性自動電流制限式過電流、さらにショートに対する自動停止と、保護回路も万全。

●仕様

入力電圧DC21V～28V(定格 DC24V)
出力電圧13.8V固定
出力電流連続20A(間欠 22A)+ USB 2A
出力電圧変動率2％以下
各端子の連続出力電流メイン陸軍端子 20A
シガーソケット 10A
USB端子2系統 合計2A
出力過電流保護回路フの字特性 自動電流制限式(動作点23A以上)
出力過電圧保護回路リレーによる電源遮断方式
逆接続保護電源切断
過熱保護ファンによる強制空冷と高温時の自動出力遮断
使用温度範囲0℃～＋40℃
無負荷時待機電流ON時 約120mA
OFF時 約20mA
バックアップ(常時)出力本体の電源ONのとき15A(OFF時6A)
イルミネーション出力DC12V/1A
寸法(突起物除く/約)166mm(W)×59mm(H)×170mm(D)
質量約1.7kg
ヒューズ平型20A

基板実装用(オンボード)電源にはこちらの製品もございます。
