221-2411
インラインスプライシングコネクタ
マルツコード：
M2763-933
箱番号：
品質ランク：
M1
在庫のある営業所( 8営業所 )
自社在庫数：
154個
（ 2025/05/01 13:09 現在）

出荷予定日：
2025/5/1
16:00
までのご注文で
2025/5/1
出荷
数量
1個以上
￥135.00
(税込￥148.00)
100個以上
￥122.00
(税込￥134.00)
200個以上
￥108.00
(税込￥118.00)

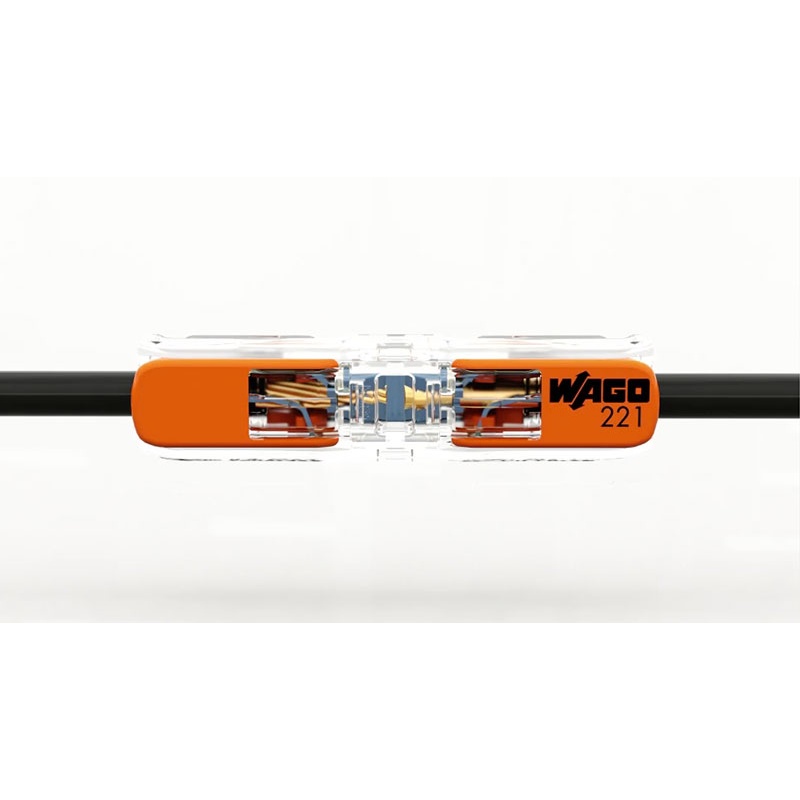

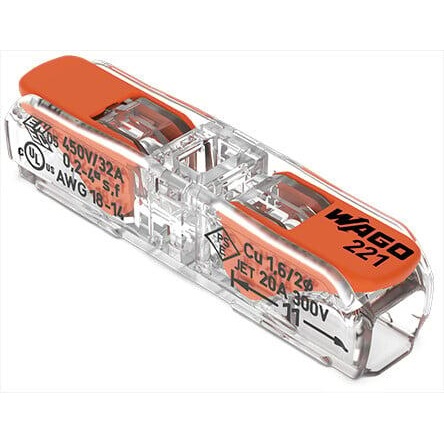

インラインスプライシングコネクタ【221-2411】

の概要

直列結線タイプの3ステップコネクタ


作業の熟練度が不要で、工数を削減できるレバー付きインラインスプライシングコネクタで、すべての導体タイプに対応します。

●特長

・工具がなくてもレバーの上げ下げのみで結線や離線ができます。
・単線、7本より線、可とうより線を混在して使用できます。
・振動に強いスプリング接続なので、結線がゆるみません。
・スリムなデザインで狭い場所でも使用でき、スペースを節約できます。
・別売のマウンティングキャリア(1個用、2個用、3個用)を使用して固定配線や多極配線ができます。

●仕様

＜認証　IEC/EN 60998/JIS 2814-2-2＞

適合電線サイズ0.2～4mm2(単線、可とうより線)
0.2～2.5mm2(IV7本より線)
定格電流32A
定格電圧450V

＜認証　UL 486C＞

適合電線サイズAWG20～14(単線)
AWG18～14(IV7本より線、可とうより線)
定格電流20A
定格電圧600V

＜認証　PSE JET＞

適合電線サイズφ1.6、φ2.0mm(単線)
定格電流20A
定格電圧300V
