M5STACK-K010-V11
M5Stack Core2 v1.1
マルツコード：
M2776-620
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数：
48個
（ 2025/05/03 11:01 現在）

出荷予定日：
2025/5/7
数量
1個以上
￥8,179.00
(税込￥8,996.00)

M5Stack Core2 v1.1【M5STACK-K010-V11】

の概要

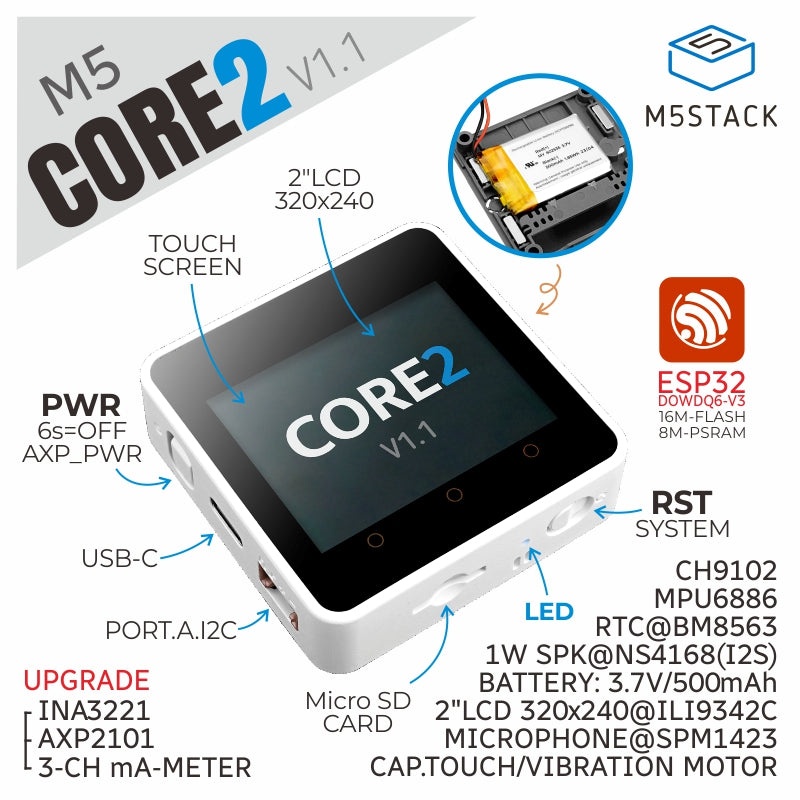

第2世代のCoreデバイスCore2のバージョンアップ版


M5Stackシリーズの第2世代のCoreデバイスであるCore2のバージョンアップ版です。電源管理ICまわりとLiPo電池が改良されています。搭載されているSoCのESP32-D0WDQ6-V3は、デュアルコア32ビットの240MHzで動作するXtensa LX6プロセッサをメインにして、標準でWi-FiとBluetoothに対応し、16MBフラッシュメモリと8MB PSRAMを搭載しています。
Core2本体には、2.0インチの静電容量タッチスクリーンや、充電やプログラムのダウンロード、通信などに使用するUSB-Cコネクタ、振動モーターなどを備えています。さらに、RTCモジュールも搭載し、正確なタイミングを提供可能です。バッテリ容量が500mAhに増加した電源はPMIC(電源管理IC)のAXP2101により管理され、効率的に電源消費量を制御し、緑色LEDによりバッテリレベルを知らせることができます。
SDカードスロットとスピーカーは引き続きいて装備され、高音質を出力するためにI2Sデジタルオーディオ用のパワーアンプICを搭載しています。そのほか、電源ボタンとリセットボタンが本体の左側と底部にあります。
画面の前面にある3つのアイコンは、プログラム可能な静電容量ボタンです。ベースの裏には、6軸IMUとマイクロフォン付きの小型拡張基板があります。

【Core2とCore2 v1.1の違い】
(1) 電源管理方式がCore2(AXP192)からCore2 v1.1(AXP2101+INA3221)では変更されています。AXP192とAXP2101のIDは異なっており、プログラムではこれを符号として使用しバージョンを区別しています。
(2) 電源インジケータを緑から青に変更。
(3) 電源OFF時の正確な計時を保証するため、RTCチップの電源バッテリーを追加しました。

●特長

・Bluetooth/Wi-Fiを内蔵したESP32ベース
・16MBフラッシュメモリ、8MB PSRAMを搭載
・スピーカー、電源表示灯、振動モーター、RTC、I2Sアンプ、静電容量タッチスクリーン、電源ボタン、リセットボタンを内蔵
・TFカードスロット(最大6GB)を搭載
・リチウムバッテリを内蔵、PMIC(電源管理チップ)を搭載
・6軸IMU、PDMマイクロフォンを搭載

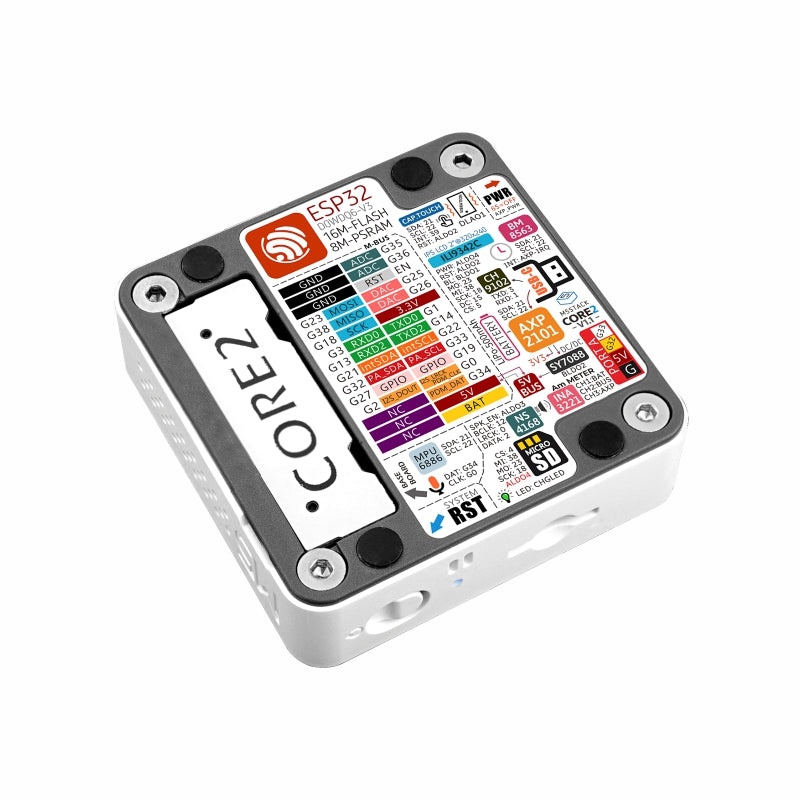

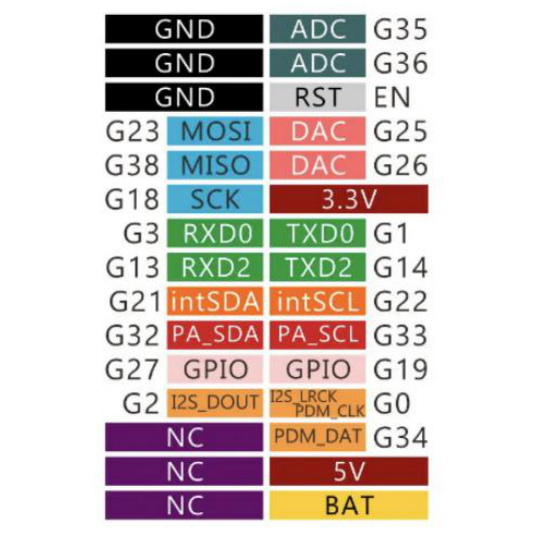

・M-Busソケットとピン
・開発環境：UIFlow、MicroPython、Arduino

●仕様

ESP32-D0WD-V3240MHzデュアルコア、600DMIPS、520KB SRAM、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ16MB
PSRAM8MB
入力電圧5V @500mA
インターフェースUSB Type-C、GROVE(I2C＋I/O＋UART)
IPS LCD スクリーン2.0インチ @320×240 (ILI9342C)
タッチスクリーンFT6336U
スピーカー1W
LED電源表示灯(緑)
ボタン電源ボタン、リセットボタン、3×静電容量ボタン
バイブレーション機能振動モーター
マイクロフォンSPM1423
I2SパワーアンプNS4168
6軸IMUMPU6886
RTCBM8563
PMUAXP2101
USBチップCH9102F
DC/DC昇圧SY7088
TFカードスロット最大16GB
リチウムバッテリ500 mAh @ 3.7 V
アンテナ2.4GHz 3Dアンテナ
動作温度0℃～＋40℃
重量52g
寸法54×54×16mm
ケース素材プラスチック(PC)

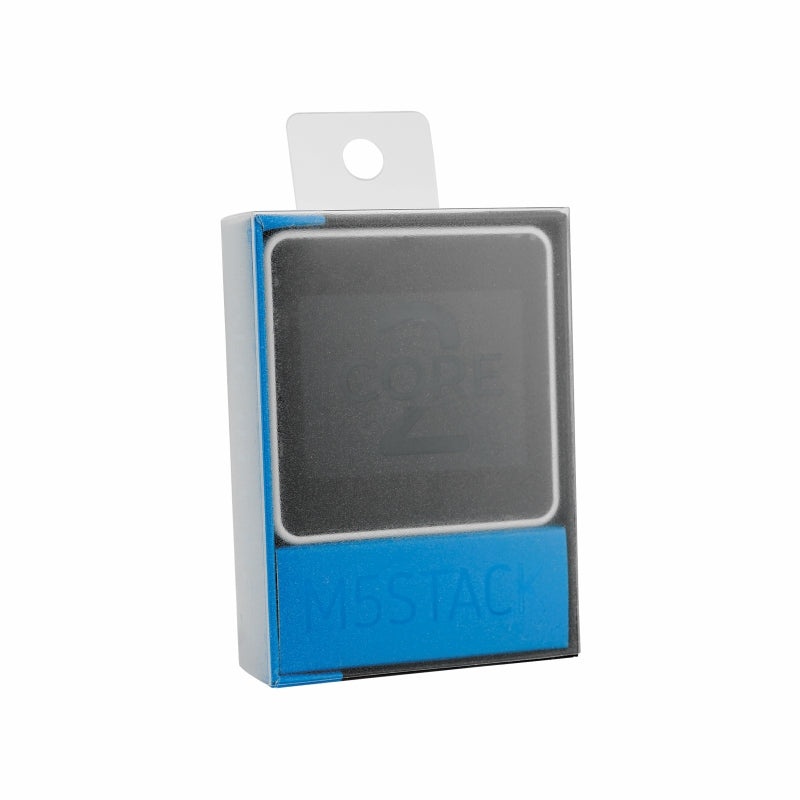

【セット内容】
・M5Stack Core2 ×1
・USB Type-Cケーブル(20cm) ×1
・六角レンチ ×1

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

2776620 0000000201657194 BL-091 M5STACK-K010-V11 回路図
