8ch 8bit ADC【ADA-5836】

8ch 8bit ADC【ADA-5836】

メーカー名:
型番:
ADA-5836
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:8個(2024/04/12 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥1,150.00
(税込¥1,265.00)

8ch 8bit ADC【ADA-5836】の概要

●特長

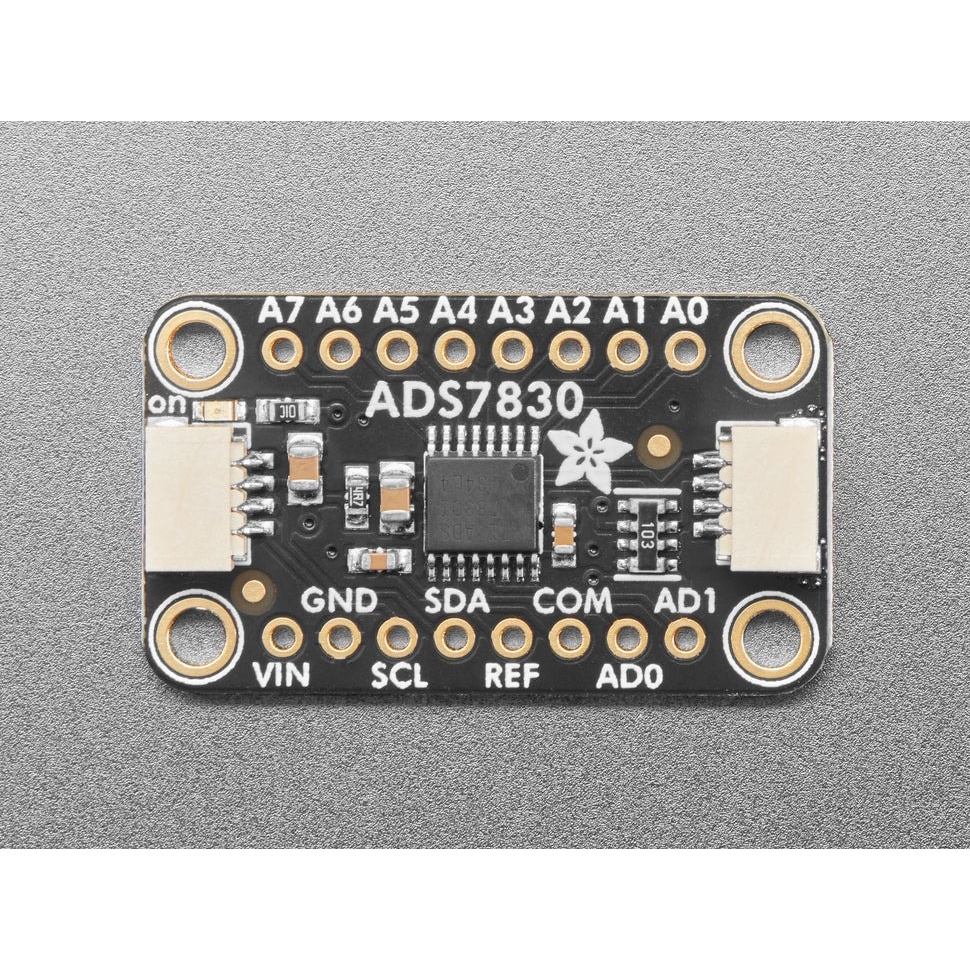

・Stemma QTコネクタ搭載、I2C通信接続の8チャンネル8bitADCです。 アドレスを4種類変更できるので、ADCをトータルで32チャンネル追加できます。
・ADCのサンプルレートは70kps(I2C速度で3.4MHz)で分解能は8bitなので、 ポテンショメータや曲げセンサーなど精密性が求められない大まかなセンサ測定に向いています。
Arduinoライブラリ を使えば、シングルエンド入力8チャンネル、差動モード(隣り合ったピン2本をポジティブ/ネガティブリファレンスとして使用) 4チャンネルで簡単にデータ入力できます。
 ーボードには3Vまたは5Vを電源/ロジックとして給電でき、基準電圧およびプルアップ電圧として機能します。 裏面のジャンパをカットしてブレークアウトパッドに結線すれば、基準電圧を変更できます(電源電圧未満でご使用ください)。

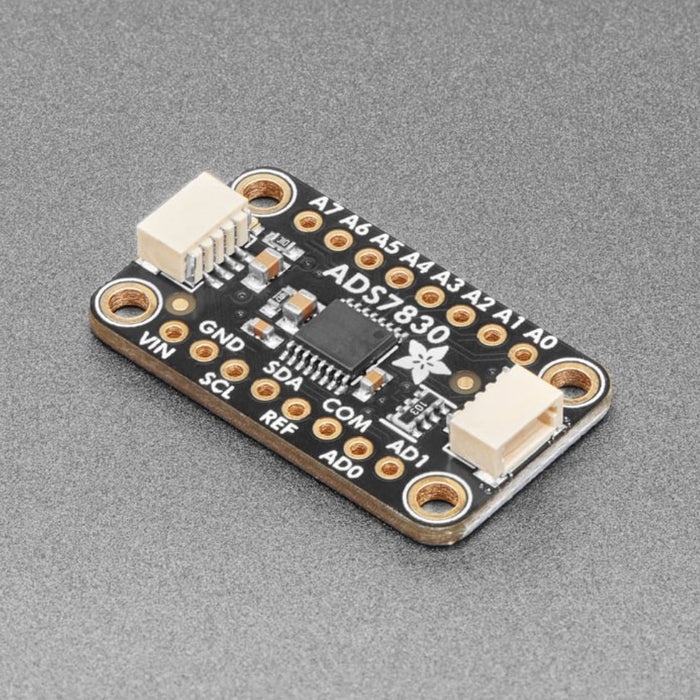

・PCBはSTEMMA QTフォームファクタで、I2Cコネクタと接続できるSTEMMA QTコネクタが両端についていますので、 ハンダ付け不要で開発ボードとセンサを接続できます。

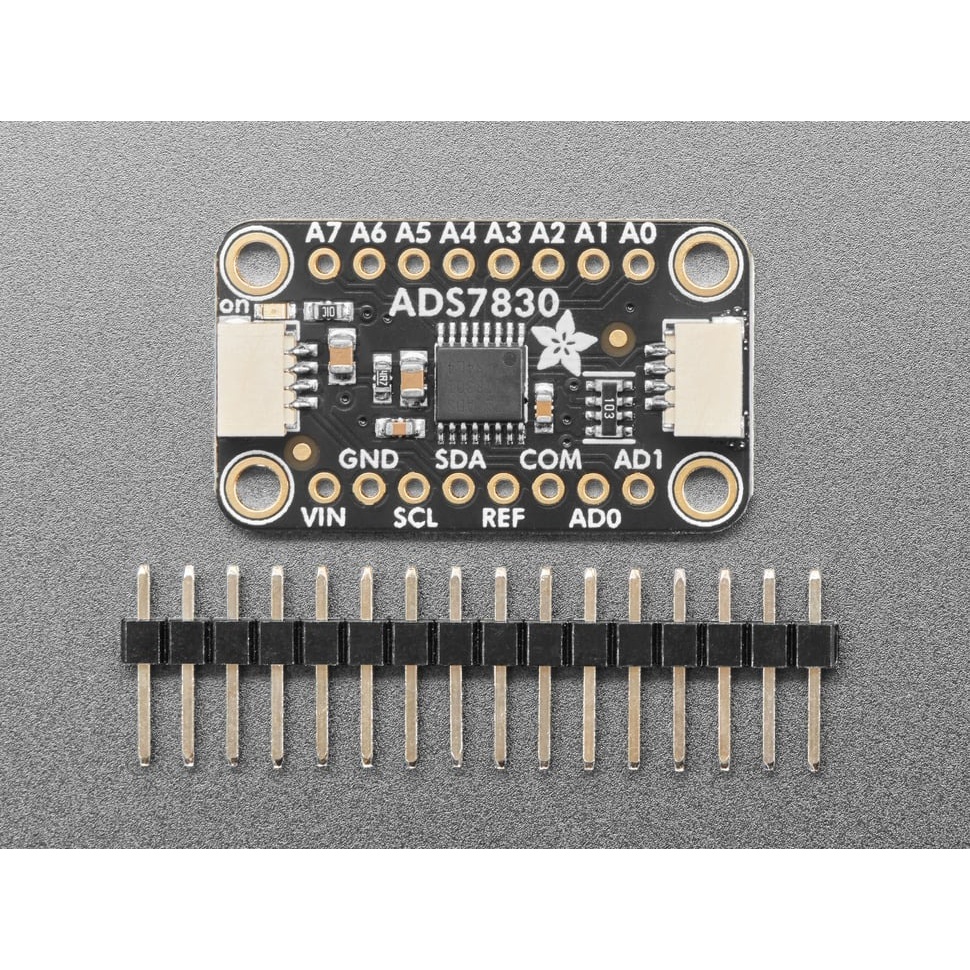

・ブレッドボード/ユニバーサル基板用に2.54mm標準ヘッダピンが付属しています。取り付け穴4つで簡単に接続できます。
注意
・QTケーブルは別売りです。

●仕様

分解能8bit
サンプルレート(最大)70kps
入力チャンネル数8
インターフェースI2C
アーキテクチャSAR
入力形式仮想差動/シングルエンド入力
マルチチャンネル構成マルチプレクサ
リファレンスモード外部、内部
入力電圧範囲0V~5.25V
動作温度範囲-40℃~+85℃
アナログ/デジタル電源2.7V~5.25V
SNR50dB
製品寸法30.5mm×17.7mm×4.7mm
製品重量2.1g

【資料】

使用ガイド
Arduinoライブラリ
