3軸磁気センサモジュール【ADA-4022】

3軸磁気センサモジュール【ADA-4022】

メーカー名:
型番:
ADA-4022
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:10個(2024/04/24 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥1,990.00
(税込¥2,189.00)

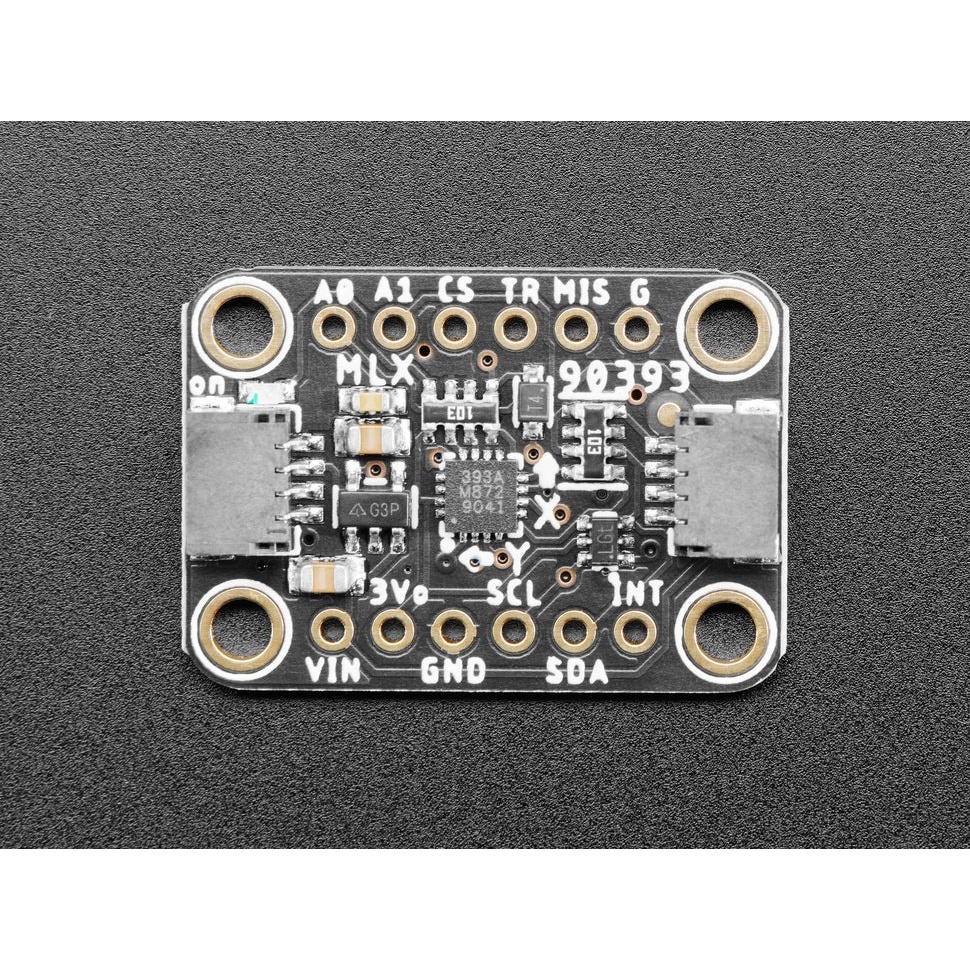

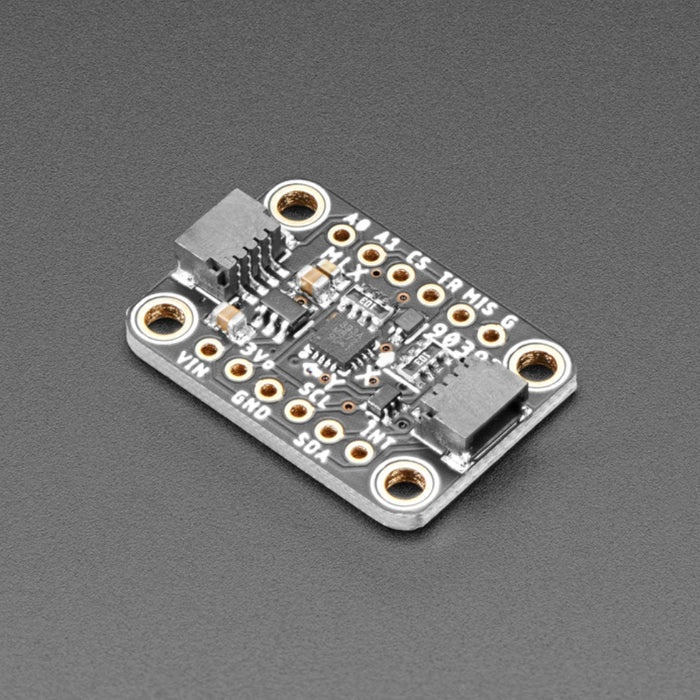

3軸磁気センサモジュール【ADA-4022】の概要

3軸すべての方向で±5mTから±50mTまでの範囲を16bitで測定できる、MLX90393を搭載した磁気センサモジュールです。 地球の磁場ではなく、磁石や磁気の向きを検出するのに適しています。

I2Cバス用にSparkFun Qwiic互換のSTEMMA QTコネクタが用意され、ハンダ付けする必要もなく、 簡単に3V/5Vマイコンと接続できます。ArduinoとCircuitPythonのコードを使用すれば、センサとのI2C通信を すぐに始めることができます。また、アドレスセレクトピンの使用により、一つのI2Cバスに最大四つのセンサを接続できます。

ブレッドボードで使用できるように、ピンヘッダが付属しています。

Qwiicシステムとは

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、 プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1mmピッチ、4ピンのJSTコネクタを使用しているため、 小さく収まり、かつ分極化しているため、接続を誤ることもありません。

●特長

・三つの(XYZ)磁界センサーすべてで16bit出力
・5mT~50mTの広いダイナミックレンジ
・最大500Hzのサンプル・レート
・調整可能なI2Cアドレス

●仕様

MLX90393・動作電圧2.2V~3.6V
消費電流100μA(Typ.)
動作温度-20℃~+85℃
分解能0.161μT
I2Cアドレス0x0C
(現在、チップ不足のためデフォルトの「ベース」アドレスは0x0Cではなく0x18の製品を出荷しています)
外形寸法約1.78cm×2.54cm

【資料】

Wiki
MLX90393データシート(pdf)
Github ボードファイル
Github Arduinoライブラリ
Github CircuitPythonライブラリ
