LNX-506
RS-485 LANコンバータ(コンパクト)
マルツコード：
M2786-730
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 13:36 現在）

納期：
4営業日程度
数量
1個以上
￥34,000.00
(税込￥37,400.00)

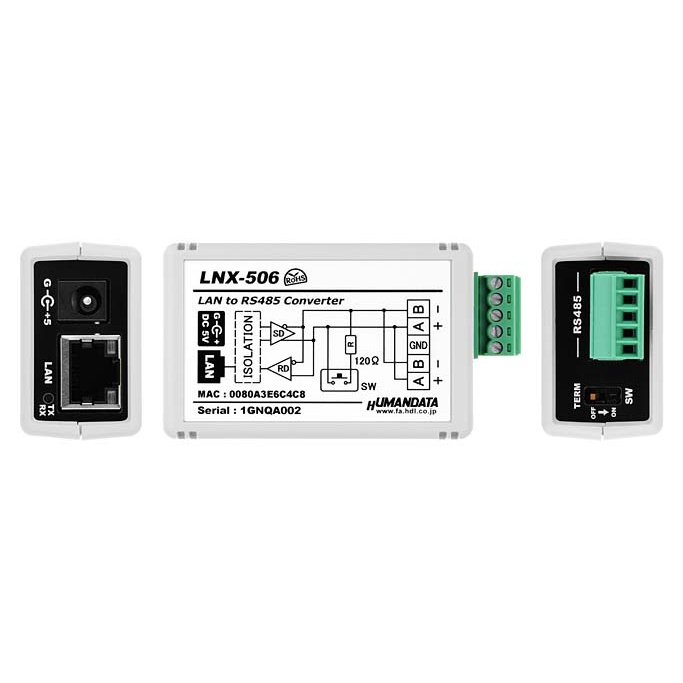

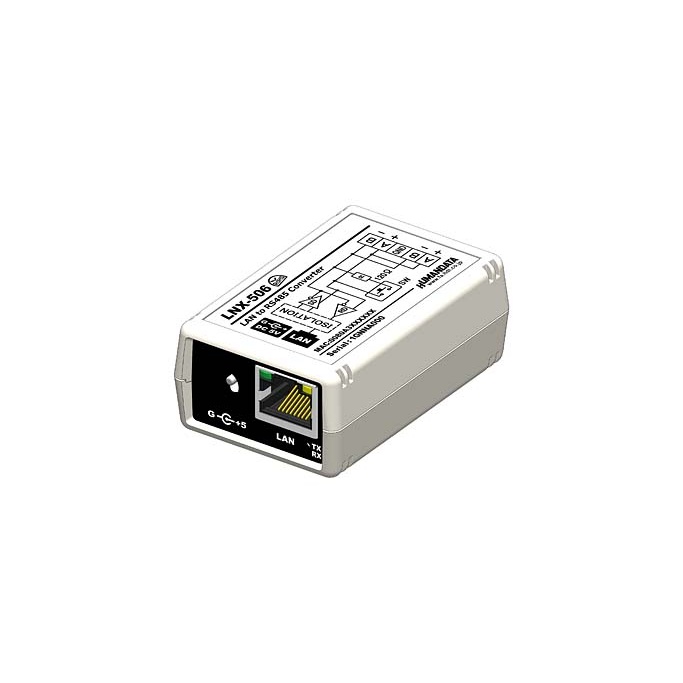

RS-485 LANコンバータ(コンパクト)【LNX-506】

の概要

●特長

・RS-485をLANに変換するメディアコンバータ機能
・2台のLNX-506を設置し、PCを介さずにトンネリングモードで接続が可能
・IPアドレスを仮想COMポートに割り当てて使用可能
・10Base-T/100Base-TXを自動判定
・LANとRS-485側は高耐圧絶縁(DC1500Vのトランス絶縁+DC3000Vの二重絶縁)
・オリジナルの設定ツールによりネットワーク経由で簡単設定
・工業用設計(ESD、サージ対策部品搭載)
・ACアダプタから給電
　－DC5V～30Vのワイド電源入力可能なLNX-506-24Vもございます
・着脱式端子台を採用(配線をしたまま端子台が取り外し可能)
・本製品固定用のネジ止め、35mm DINレール、マグネット取付具を用意(別売りアクセサリ)
・RoHS指令の規制10物質不使用

●仕様

電源DC5V 付属ACアダプタ
消費電力2W以下
ネットワーク
インターフェース		IEEE802.3(10Base-T)
IEEE802.3u(100Base-TX)
半二重 / 全二重(自動判別)
LANコネクタRJ45
ESD保護
ESD11kV
絶縁(1500Vrms以上)
通信プロトコルTCP/UDP/Telnet
通信規格RS-485
半二重非同期式無手順
内部回路とDC3000V絶縁
ESD保護
ESD15kV
W絶縁
RS-485コネクタ着脱式端子台 5極/3.5mmピッチ
フェニックスコンタクト社 型式1844249
通信速度300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 bps
データ長7 または 8ビット
ストップビット1 または 2ビット
パリティチェック奇数、偶数、ノーパリティ
表示LEDTX/RX LED
Link(RJ45コネクタ)LED
Activity LED(RJ45コネクタ)LED
使用温度範囲－20℃～＋60℃(結露等なきこと)
使用湿度範囲20～85%RH(結露等なきこと)
保存温度範囲－20℃～＋60℃(結露等なきこと)
保存湿度範囲20～85%RH(結露等なきこと)
質量(本体のみ)約70g

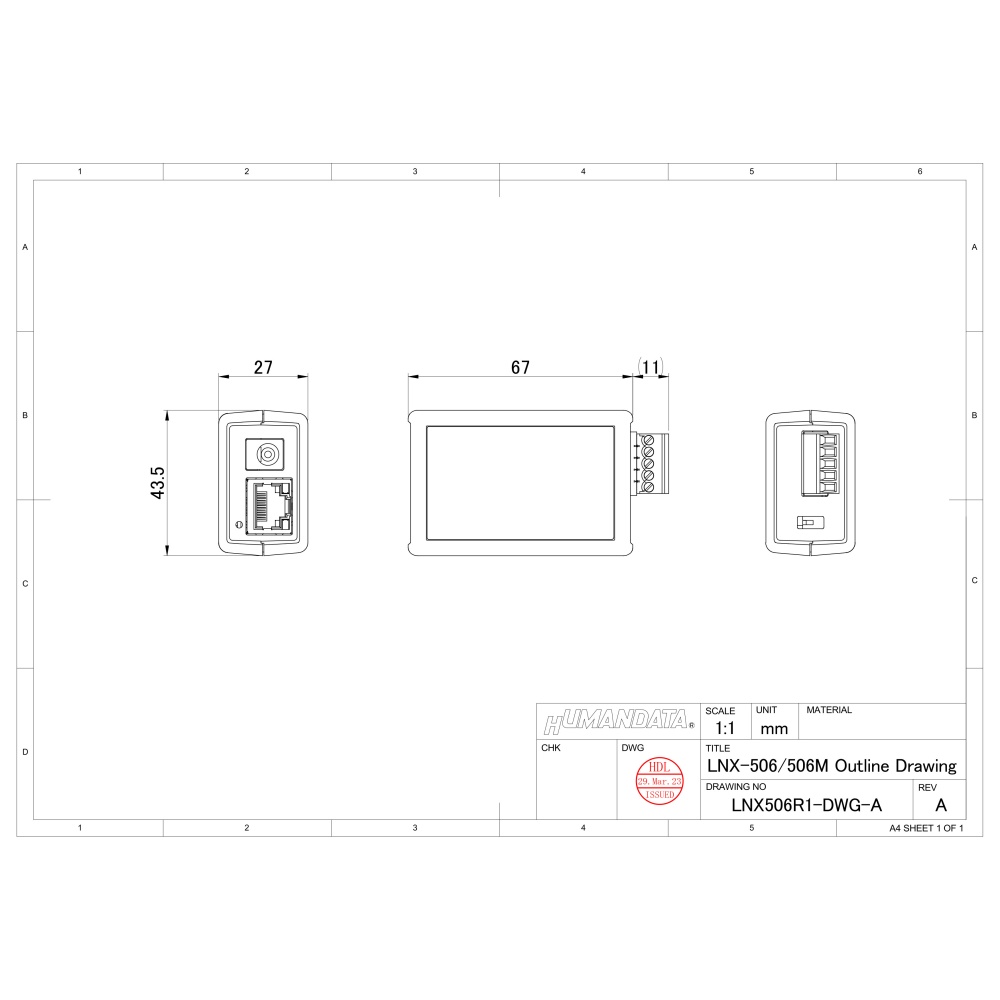

外形寸法(突起物含まず)67mm×43.5mm×27mm

【製品構成】
・本体
・ACアダプタ
・ドライバ&アプリケーションCD
・製品マニュアル
