1.5インチ 角丸LCDディスプレイモジュール(240×280 SPI接続)【WAVESHARE-26118】

1.5インチ 角丸LCDディスプレイモジュール(240×280 SPI接続)【WAVESHARE-26118】

メーカー名:
型番:
WAVESHARE-26118
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:15個(2024/05/30 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥1,503.00
(税込¥1,653.00)

1.5インチ 角丸LCDディスプレイモジュール(240×280 SPI接続)【WAVESHARE-26118】の概要

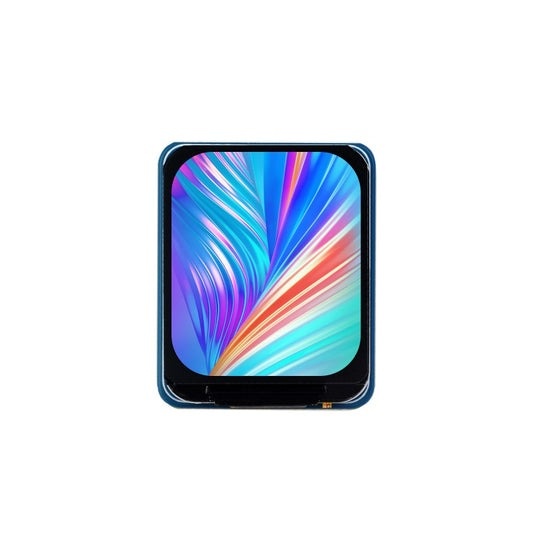

画面サイズが1.5インチ、解像度は240×280で角が丸いLCDディスプレイモジュールです。マイコンとはSPIで接続します。

●特長

・240×280の解像度、約262000色のRGBカラーによりクリアでカラフルな表示ができます
・必要なIOピンを最小限に抑え、様々なシリーズのボードをサポート
・公式WiKiにて開発リソースを公開(Raspberry Pi/Arduino/STM32/ESP32/RP2040/Jetsonシリーズのサンプル)

●仕様

動作電圧3.3/5V
通信インターフェース4線式SPI
※ 電源電圧とロジック電圧が一致していないと誤動作の原因となりますのでご注意ください

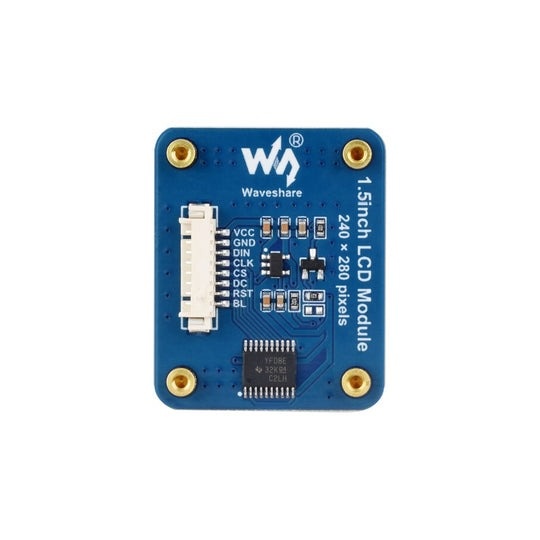

接続コネクタGH 1.25コネクタ
表示パネルIPS
ドライバーNV3030B
解像度240×280ピクセル
表示可能色数約262000色(RGB666)
ディスプレイサイズ24.77mm×28.90mm
ピクセルピッチ0.1032mm×0.1032mm
寸法28.5mm×35mm
【セット内容】

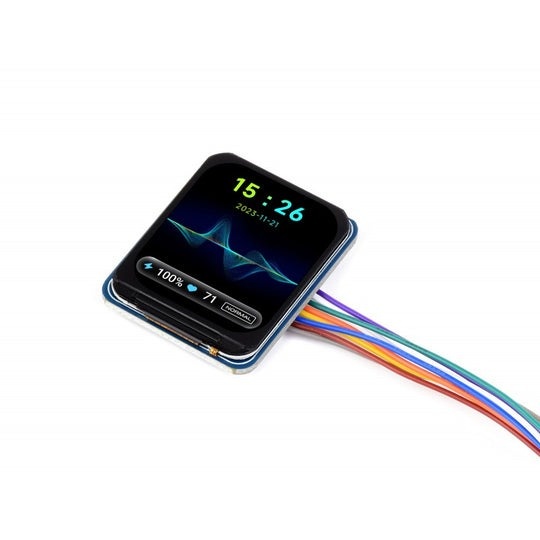

・1.5インチ 角丸LCDディスプレイモジュール本体 ×1
・GH 1.25 8P to ジャンパワイヤ(メス)ケーブル ×1

【資料】

公式WiKi
