ATOMIC DRV8876搭載 Hブリッジモータードライバベース【M5STACK-A092】

ATOMIC DRV8876搭載 Hブリッジモータードライバベース【M5STACK-A092】

メーカー名:
型番:
M5STACK-A092
品質ランク:
M1
数量

自社在庫数
5
2024/06/13 04:30 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,162.00
(税込¥1,278.00)

ATOMIC DRV8876搭載 Hブリッジモータードライバベース【M5STACK-A092】の概要

●特長

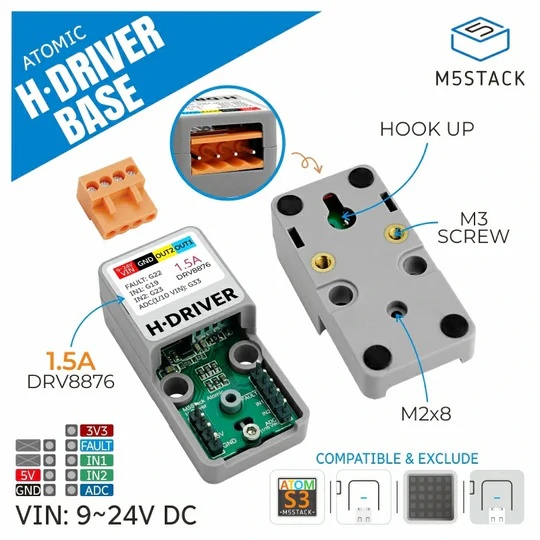

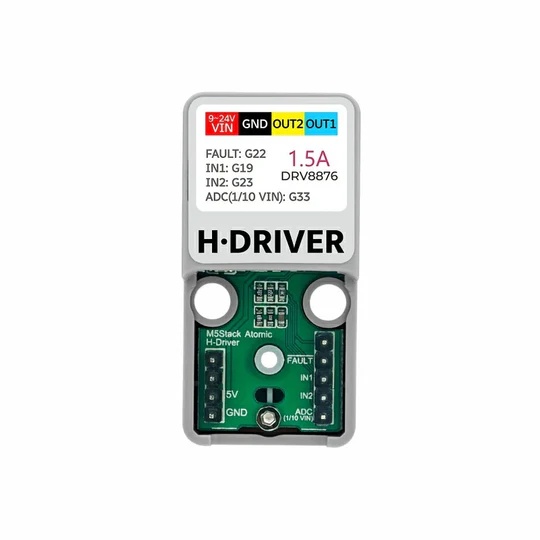

RV8876 モータードライバ内蔵、9~24 V DC入力に対応したM5ATOMシリーズ用Hブリッジモータードライバです。ATOMは付属しません。
内蔵DC/DC回路はデバイス全体に給電し、ADCピン G33は分圧回路に直結されているので、いつでも電源入力を監視できます。電流出力は1.5 A、最大2 Aで、DCモーターの速度調整と正逆方向制御が可能です。
ドライバにはNチャネルHブリッジ、チャージポンプレギュレータ、電流検出/調整、電流比例出力、保護回路(統合型保護機能:UVLO(電源低電圧ロックアウト)、CPUV(チャージポンプ低電圧)、OCP(出力過電圧電流)、TSD(デバイスの過熱)、 障害発生時はFALULTピンにも出力)が内蔵されています。


・NチャネルHブリッジ モータードライバ
・双方向ブラシDC モーター1個をドライブ
・オン抵抗 :700 mΩ(High側 + Low側)
・大電流出力
出力 1.5 A、ピーク 2 A 、Hブリッジ制御モード
・3.3 V ロジック入力
・電磁障害(EMI)のためのスペクトラム拡散クロック
・統合された保護機能:
低電圧ロックアウト(UVLO)
チャージポンプ低電圧(CPUV)
過電流保護(OCP)
オートリトライ/出力ラッチオフ(IMODE)
サーマルシャットダウン(TSD)
自動フォールト回復
フォールト出力ピン(nFAULT)

●仕様

型番M5STACK-A092
電源入力+9~+24V/DC
電流出力出力 1.5A、ピーク 2A
製品重量15.7 g
製品寸法48×24 × 17.5 mm
内容物1×Hブリッジモータードライバベース

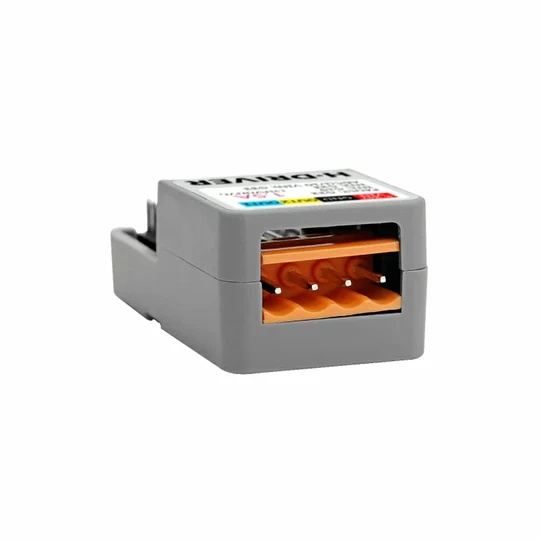

1×VH 3.96 - 4P(オス)

※使用上のご注意
RV8876 モータードライバ内蔵、9~24 V DC入力に対応したM5ATOMシリーズ用Hブリッジモータードライバです。ATOMは付属しません。
