DIO-0808LY-USB
絶縁型デジタル入出力モジュール
マルツコード：
M2789-481
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/23 15:01 現在）

納期：
4営業日程度
数量
1個以上
￥36,600.00
(税込￥40,260.00)

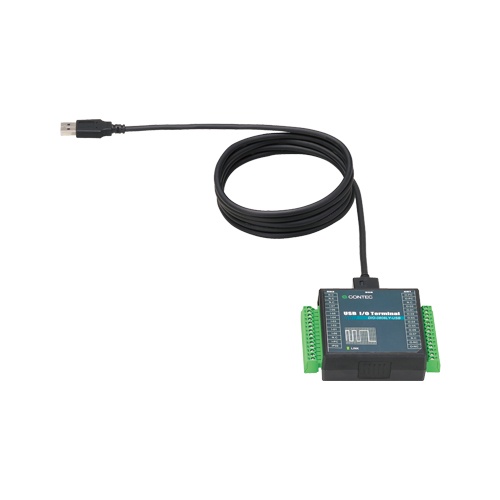

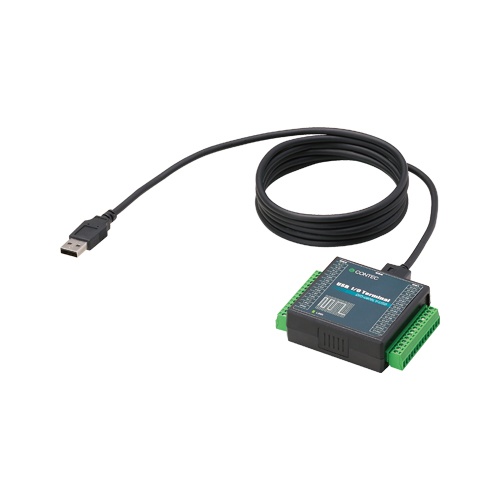

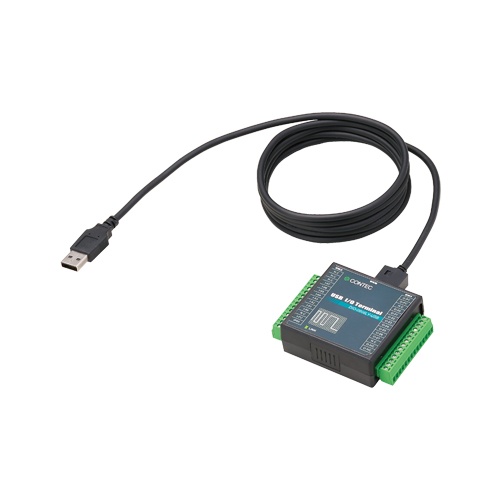

絶縁型デジタル入出力モジュール【DIO-0808LY-USB】

の概要

●特長

本製品は、パソコンにデジタル信号の入出力機能を拡張するUSB2.0対応のターミナルです。12 - 24VDCのデジタル信号の入出力に対応しています。フォトカプラ絶縁入力(電流シンク出力対応)8点とフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)8点を搭載しています。その他、出力トランジスタの保護回路(サージ電圧保護、過電流保護)を搭載しています。Windows ドライバを用意しています。専用ライブラリのプラグインでLabVIEWのデータ収録デバイスとしても使用できます。別売のActiveXコンポーネント集 ACX-PAC(W32)を使用すれば、高度なアプリケーションを短期間で開発できます。

・フォトカプラ絶縁入力、フォトカプラ絶縁オープンコレクタ出力
応答速度300μsecのフォトカプラ絶縁入力(電流シンク出力対応)8点とフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)8点を搭載しています。駆動電圧は、入出力共に12 - 24VDCに対応しています。(12-24VDCの外部回路電源は別途必要です。)
・USB1.1/USB2.0 規格準拠し、バスパワー駆動により外部からの電源が不要
USB2.0/USB1.1規格に準拠しており、HighSpeed(480Mbps)での高速転送が可能です。
・フォトカプラによるバス絶縁
フォトカプラにより、USB(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
・配線が容易なターミナルコネクタを採用
ターミナルコネクタ(スクリュータイプ)の採用により配線が容易です。
・Windows に対応したドライバライブラリを提供
ドライバライブラリ API-DIO(WDM)を使用することで、Windows のアプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。

●仕様

拡張モジュール
シリーズUSB Yシリーズ (モバイル)
バス仕様USB
サイズYタイプ
使用コネクタ2x スクリュー端子台 14-pin
デジタル入出力
入力点数8点
出力点数8点
双方向点数-
応答速度 (入力)300μsec (max.)
応答速度 (出力)300μsec (max.)
動作電圧 (入力)12 ~ 24VDC
動作電圧 (出力)12 ~ 24VDC
入力回路フォトカプラ絶縁入力 (シンク出力対応)
出力回路フォトカプラ絶縁オープンコレクタ出力 (シンクタイプ)
内蔵電源-
対応OS
対応OSWindows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2022; Windows Server 2019; Windows Server 2016 ; Windows Server 2012 R2; Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
