DIO-0808TY-USB
非絶縁型デジタル入出力ターミナル
マルツコード：
M2789-482
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/11 13:40 現在）

納期：
4営業日程度
数量
1個以上
￥28,900.00
(税込￥31,790.00)

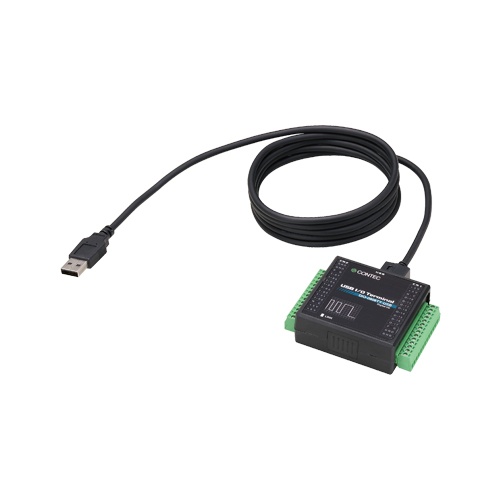

非絶縁型デジタル入出力ターミナル【DIO-0808TY-USB】

の概要

●特長

本製品は、パソコンにデジタル信号の入力または出力機能を拡張するUSB2.0対応のターミナルです。USBのバスパワー駆動により外部からの電源供給が不要です。非絶縁TTLレベル入力8点、非絶縁オープンコレクタ出力8点を搭載しています。その他、入出力回路には保護回路(サージ保護)、配線が容易なターミナルコネクタを採用しています。Windowsドライバを提供しています。

・非絶縁 TTL レベル入力、非絶縁オープンコレクタ出力
応答速度200nsecの非絶縁TTLレベル入力8点、非絶縁オープンコレクタ出力8点を搭載しています。出力定格は、1点当たり最大28VDC、40mAです。
・USB1.1/USB2.0 規格準拠し、バスパワー駆動により外部からの電源供給が不要
USB1.1/USB2.0規格に準拠しており、HighSpeed(480Mbps)での高速転送が可能です。USBのバスパワーで動作するため、外部からの電源供給が不要です。
・入出力回路にサージ吸収用ダイオードを内蔵
サージ電圧からの保護のため入出力点ごと、+5V出力端子にサージ吸収用ダイオードが接続されています。
・Windows に対応したドライバライブラリを提供
ドライバライブラリAPI-DIO(WDM)を使用することで、Windowsのアプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。
・配線が容易なターミナルコネクタを採用
ターミナルコネクタ(スクリュータイプ)の採用により配線が容易です。

●仕様

拡張モジュール
シリーズUSB Yシリーズ (モバイル)
バス仕様USB
サイズYタイプ
使用コネクタ2x スクリュー端子台 14-pin
デジタル入出力
入力点数8点
出力点数8点
双方向点数-
応答速度 (入力)200nsec (max.)
応答速度 (出力)200nsec (max.)
動作電圧 (入力)5VDC-TTL
動作電圧 (出力)5VDC-TTL
入力回路非絶縁TTLレベル入力 (負論理)
出力回路非絶縁TTLオープンコレクタ出力 (負論理)
内蔵電源-
対応OS
対応OSWindows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2022; Windows Server 2019; Windows Server 2016 ; Windows Server 2012 R2; Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
