DIO-1616LN-ETH
Ethernet Nシリーズ 絶縁デジタル入出力 各16点
マルツコード：
M2789-487
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/16 16:28 現在）

納期：
4営業日程度
数量
1個以上
￥54,700.00
(税込￥60,170.00)

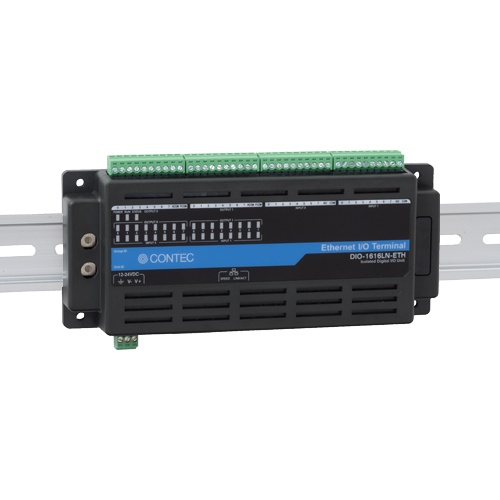

Ethernet Nシリーズ 絶縁デジタル入出力 各16点【DIO-1616LN-ETH】

の概要

●特長

本製品は、パソコンのLANポートからデジタル信号の入出力機能を拡張するEthernet対応のデジタル入出力ユニットです。12 - 24VDCのデジタル信号の入出力に対応しています。フォトカプラ絶縁入力(電流シンク出力/電流ソース出力両タイプ対応)16点、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)16点を搭載しています。その他、入力信号の誤認識を防止するデジタルフィルタ機能、出力トランジスタの保護回路(サージ電圧保護、過電流保護)、通信異常を通知するフェイルセーフ機能を搭載しています。

・フォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)搭載
応答速度200μsecのフォトカプラ絶縁入力(電流シンク出力/電流ソース出力対応)16点とフォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)16点を搭載しています。8点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、入出力共に12 - 24VDCに対応しています。LEDインジケータによりデジタル入力の確認ができます。
・ノイズやチャタリングによる入力信号の誤認識を防止するデジタルフィルタ機能搭載
ノイズやチャタリングによる入力信号の誤認識を防止することができるデジタルフィルタを備えています。すべての入力端子にデジタルフィルタを使用することができ、設定はソフトウェアで行えます。
・出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵
出力回路には、サージ電圧からの保護のためツェナーダイオードが接続されています。また、過電流保護回路を、出力8点単位で取り付けています。出力定格は、1点当たり最大60VDC、100mAです。
・12 - 24VDCのワイドレンジ電源に対応
12 - 24VDCのワイドレンジ電源に対応しており、さまざまな電源環境で使用可能です。また、電源コネクタにFG端子を装備しています。
・フェイルセーフ機能を搭載
LANケーブルの断線など通信異常が発生した場合等に使用可能な、フェイルセーフ機能を搭載しています。
・Windowsに対応したドライバライブラリを用意
デジタル入出力ドライバ API-DIO(WDM)を使用することで、Windowsのアプリケーションが作成できます。また、ハードウェアの動作確認ができる診断プログラムも提供しています。

●仕様

拡張モジュール
シリーズUSB Nシリーズ (コンパクト)
バス仕様Ethernet
サイズNタイプ
使用コネクタ4x 3.5mmピッチ 10-pin 2ピース端子台
デジタル入出力
入力点数16点
出力点数16点
双方向点数-
応答速度 (入力)200μsec (max.)
応答速度 (出力)200μsec (max.)
動作電圧 (入力)12 ~ 24VDC
動作電圧 (出力)12 ~ 24VDC
入力回路フォトカプラ絶縁入力 (シンク出力対応); フォトカプラ絶縁入力 (ソース出力対応)
出力回路フォトカプラ絶縁オープンコレクタ出力 (シンクタイプ)
内蔵電源-
対応OS
対応OSWindows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Server 2022; Windows Server 2019; Windows Server 2016 ; Windows Server 2012 R2; Linux
