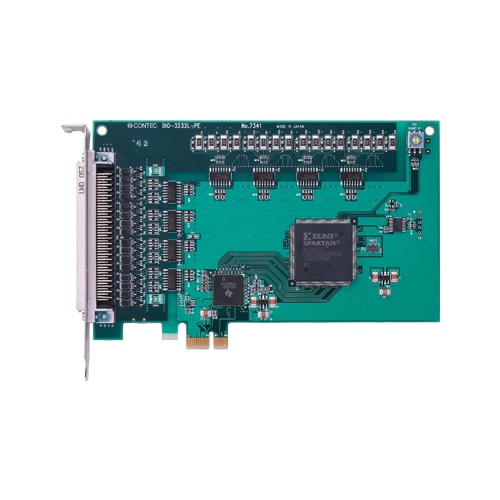

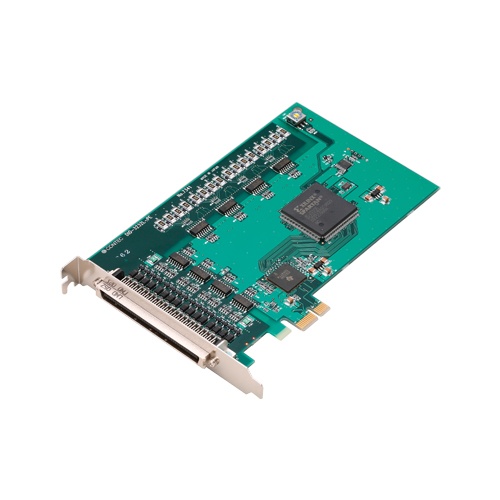

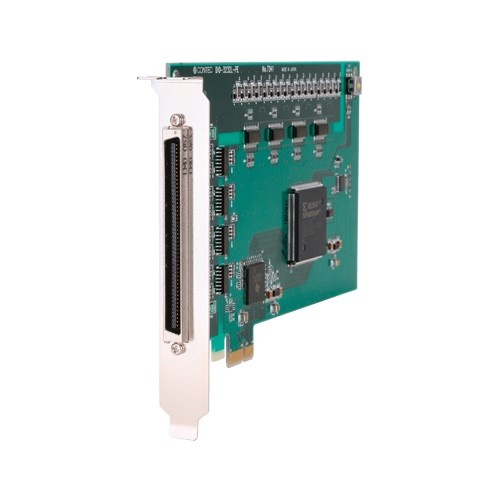

DIO-3232L-PE
絶縁型デジタル入出力ボード PCIExpress 32ch/32ch
マルツコード：
M2789-493
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/15 21:28 現在）

納期：
4営業日程度
数量
1個以上
￥54,100.00
(税込￥59,510.00)

絶縁型デジタル入出力ボード PCIExpress 32ch/32ch【DIO-3232L-PE】

の概要

●特長

本製品は、デジタル信号(12 - 24VDC)の入出力を行う、PCI Expressバス準拠のインターフェイスボードです。1枚で最大32点の入力と最大32点の出力ができます。出力トランジスタの保護回路(サージ電圧、過電流)を内蔵しています。ドライバライブラリ[API-PAC(W32)]を使用することで、Visual BasicやVisual C++などのWin32API関数をサポートしている各種プログラミング言語で、Windows用のアプリケーションソフトウェアを作成することができます。

・フォトカプラ絶縁入力(電流シンク出力対応)、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)
DIO-3232L-PEは、応答速度200μsecのフォトカプラ絶縁入力(電流シンク出力対応)32点、フォトカプラ絶縁オープンコレクタ出力(電流シンクタイプ)32点を搭載しています。16 点単位のコモン構成のため、コモンごとに異なる外部電源に対応できます。駆動電圧は、入出力共に12 - 24VDCに対応しています。
・フォトカプラによるバス絶縁
フォトカプラにより、PCI Express バス(パソコン)と入出力インターフェイスは絶縁されているため、耐ノイズ性に優れています。
・入力信号のすべてを割り込み要求信号として使用可能
入力信号の全点を割り込み入力として使用可能。また、ビット単位で割り込み禁止/許可および割り込みエッジ選択が可能。
・Windows/Linuxに対応したドライバライブラリを用意
ノイズやチャタリングによる入力信号の誤認識を防止することができるデジタルフィルタを備えています。すべての入力端子にデジタルフィルタを使用することができ、設定はソフトウェアで行えます。
・出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵
出力回路にサージ電圧保護のツェナーダイオード、過電流保護回路を内蔵。出力信号の定格は、1点当たり最大35VDC、100mA。
・PCI対応ボードPIO-32/32L(PCI)Hシリーズと機能、コネクタ互換
PCI対応ボードPIO-32/32L(PCI)Hと同様の機能を搭載。コネクタ形状および信号配置はPIO-32/32L(PCI)Hと互換。

●仕様

拡張モジュール
シリーズ
バス仕様PCI Express
サイズショートサイズ
使用コネクタ1x 1.27mmピッチ 96-pin (オス)
デジタル入出力
入力点数32点
出力点数32点
双方向点数-
応答速度 (入力)200μsec (max.)
応答速度 (出力)200μsec (max.)
動作電圧 (入力)12 ~ 24VDC
動作電圧 (出力)12 ~ 24VDC
入力回路フォトカプラ絶縁入力 (シンク出力対応)
出力回路フォトカプラ絶縁オープンコレクタ出力 (シンクタイプ)
内蔵電源-
対応OS
対応OSWindows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2022; Windows Server 2019; Windows Server 2016 ; Windows Server 2012 R2; Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
