WIZNET-WIZPOE-P1
WIZPOE-P1(絶縁型)
マルツコード：
M2801-029
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/07 03:38 現在）

提携先在庫数：12個(2025/05/02 09:00現在)

納期：
4営業日程度
数量
タイプ
1個以上
￥1,286.00
(税込￥1,414.00)

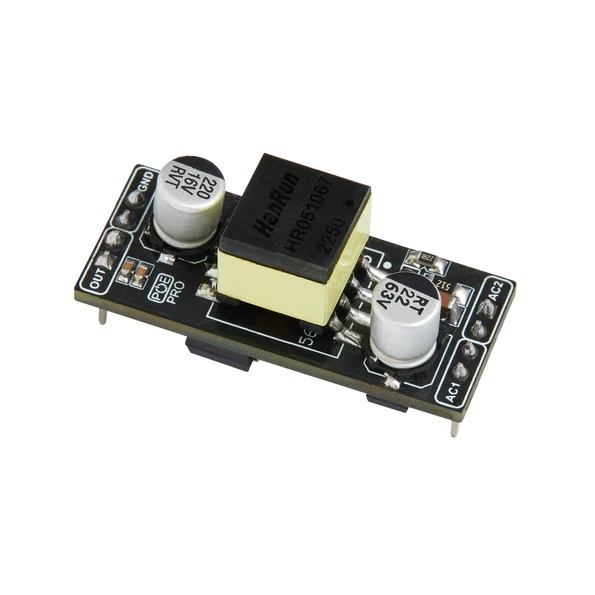

WIZPOE-P1(絶縁型)【WIZNET-WIZPOE-P1】

の概要

外部アプリケーションにLANケーブルからの電力供給を可能にする拡張ボードです。最大8 Wまでの電力供給を可能にします。
※ 本製品は絶縁型です。絶縁型のWIZPoE-P1もあります。
※ W7500評価ボードのWIZnet SURF5と組み合わせて使用できます。

●特長

・IEEE802.3af準拠
・Mode A(Endspan)、Mode B(Midspan)両対応
・広い入力電圧範囲 41 ～ 61 V(DC)
・保護回路
  ・過電圧保護
  ・過電流保護
・高いDC/DC変換効率
・2チャンネルブリッジ整流器を内蔵

●仕様

定格
入力電圧 (VCC) min：41V
normal：-
max：61V
出力電圧 (VCC) min：4.75V
normal：5
max：5.25V
出力電流 (PWR) min：-
normal：8W
max：-
スイッチング周波数 (Freq) min：280kHz
normal：300kHz
max：320kHz
電気特性
公称出力電圧(+VDC)min：4.75V
normal：5V
max：5.25V
出力電流 (Vin = 48 V, PWR)min：0.3A
normal：-
max：1.5A
線形調整率(VLINE)min：2.5%
normal：-
max：7.5%
負荷調整率(VLOAD)min：2.5%
normal：-
max：7.5%
出力リップルとノイズ(VRN)min：20mVp-p
normal：100mVp-p
max：200mVp-p
最小負荷(RLOAD)min：150mA
normal：200mA
max：250mA
80%負荷時効率(EFF)min：70%
normal：80%
max：90%

【資料】
・ドキュメント
・データシート
