WAVESHARE-27466
FT232RNL搭載USB Type-C - シリアルアダプタ
マルツコード：
M2836-118
品質ランク：
A1
自社在庫数：
0個
（ 2025/05/12 18:25 現在）

提携先在庫数：2個(2025/05/12 09:00現在)

出荷予定日：
2025/5/19
数量
1個以上
￥1,050.00
(税込￥1,155.00)

FT232RNL搭載USB Type-C - シリアルアダプタ【WAVESHARE-27466】

の概要

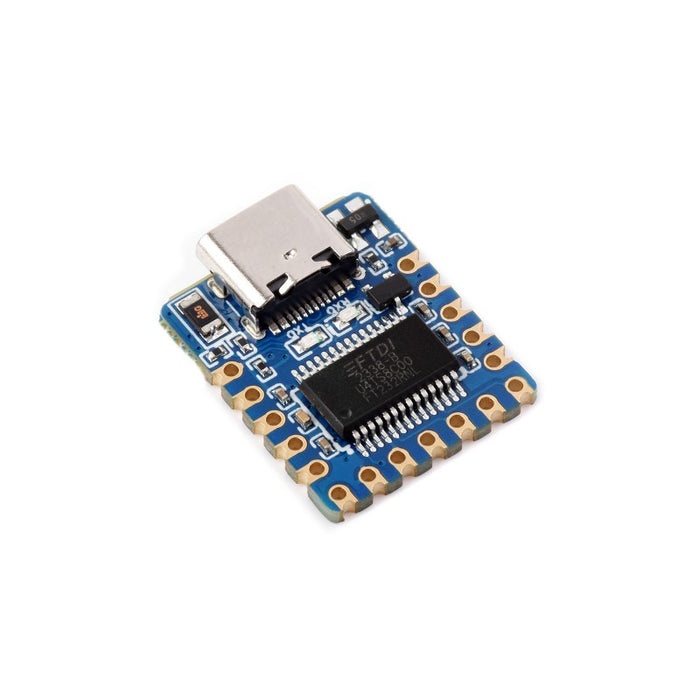

USB - シリアル変換ICの定番 FTDI社 FT232を搭載したUSB - シリアルアダプタです。端面スルーホール加工された基板により両面ユニバーサル基板に直接実装することも出来ます。

なお、本商品に7ピンヘッダを実装したFT232RNL搭載USB Type-C - シリアルアダプタ(7Pヘッダ実装版)もございます。

●特長

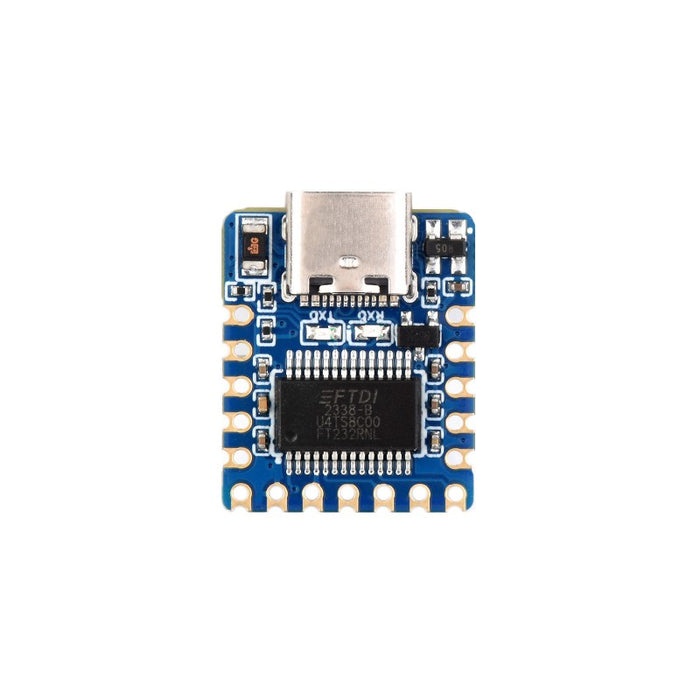

・FT232シリーズの最新版 FT232RNLを搭載
　－ボーレートは300bps～3Mbpsに対応
　－定番ICなので、Windows 7 / 8 / 8.1 / 10 / 11、MacOS、Linux、Androidなど多くのOSでサポートされています

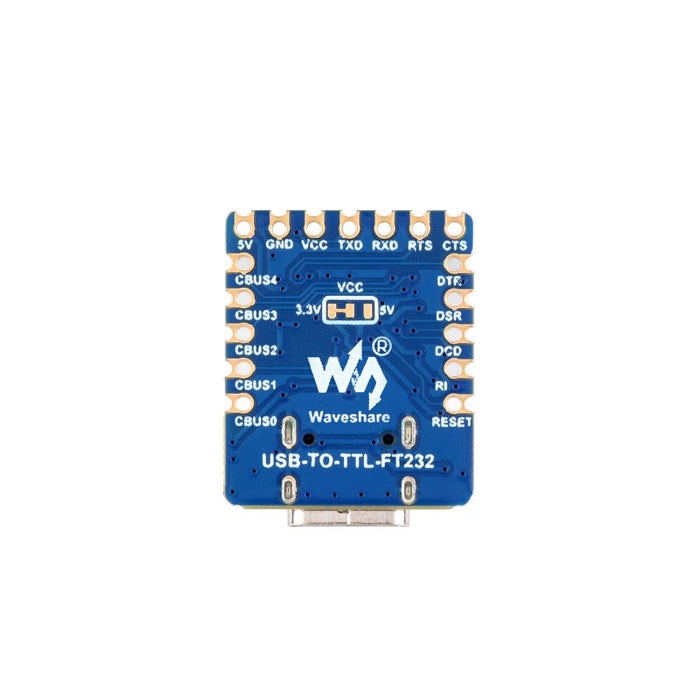

・I/O電圧は3.3Vですが、裏面ジャンパで5Vにも変更可能
・USBコネクタはType-Cコネクタを採用
・シリアル制御線、CB端子を含め主な信号を引き出し可能
・送信(TxD)・受信(RxD)インジケータLEDにより通信状態の確認が容易
・端面スルーホール加工された基板により両面ユニバーサル基板に直接実装できます(I/O電圧を5Vに切り替えた場合は工夫願います)
・USB側はリセッタブルヒューズと ESD ダイオードにより保護されています。
・コンパクトサイズ

●仕様

USBコネクタType-Cコネクタ
USB－シリアル変換ICFT232RNL
VCC及びI/O電圧3.3V(デフォルト)または5V(ジャンパカット及びハンダ結線が必要)
商品寸法21.5mm×18mm(突起部除く)

【資料】
・ドキュメント
・FT232RNLデータシート
