WAVESHARE-26399
PoE HAT(F)-Raspberry Pi 5用PoE電源HAT
マルツコード：
M2844-802
品質ランク：
M1

PoE HAT(F)-Raspberry Pi 5用PoE電源HAT【WAVESHARE-26399】

の概要

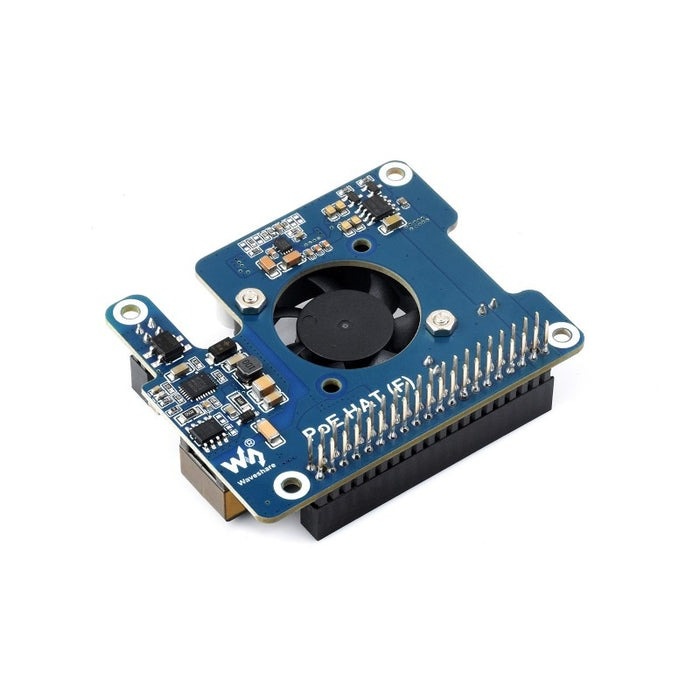

Raspberry Pi 5用のPoE電源ボード

Raspberry Pi 5用のPoE電源ボードです。イーサネットネットワーク上にPoE（802.3af／at）対応のスイッチングハブやインジェクターを用意することで、LANケーブル経由でRaspberry Pi 5に最大で5 V／4.5 Aまでの電力を供給することができます。

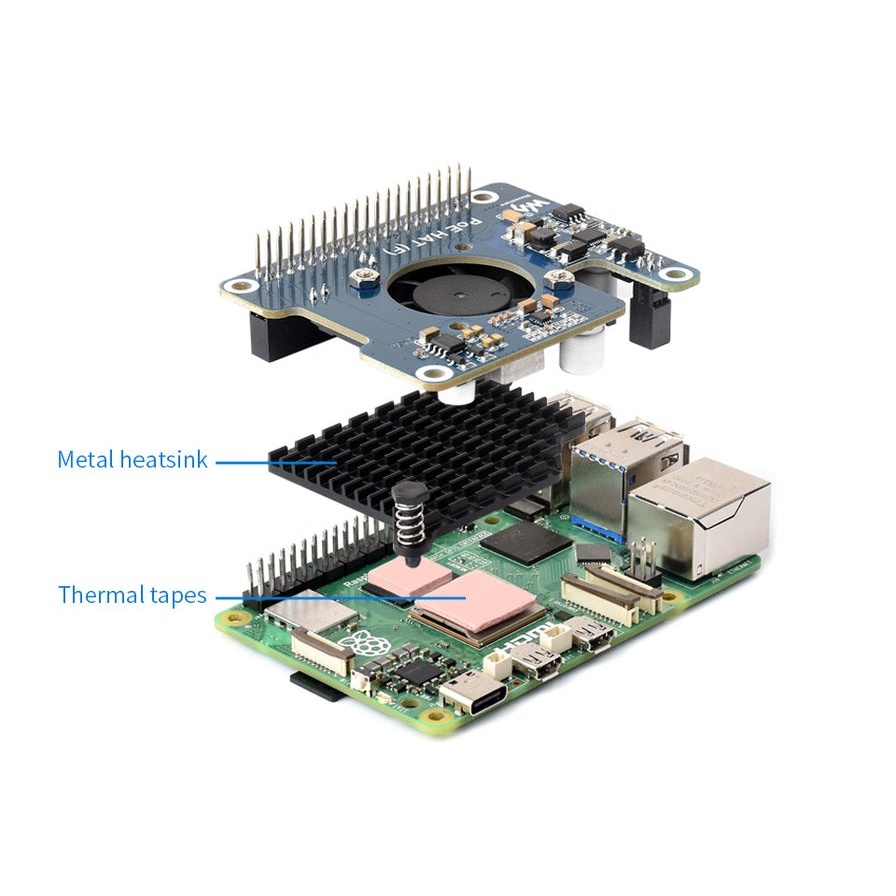

本製品にはRaspberry Pi 5本体を冷却するためのクーリングファンも搭載されています。Raspberry Pi 5用ヒートシンクも付属しますので、Raspberry Pi 5の熱対策も併せて行えます。

●特長

・PoE(802.3af/at)対応
・Raspberry Pi 5に5 V／最大4.5 Aを給電できます
・外部機器用に12V/最大2Aの給電端子があります(ケーブルは付属しません)
・基板はRaspberry Pi 5のMIPI/PCIeコネクタ配置に合わせた形状でケーブルを無理なく引き回せます。
・冷却効果を高め安定動作に貢献するクーリングファンを搭載。
　・クーリングファンはHAT上のファン端子に接続します。Raspberry Pi 5本体のファン端子は使用しません。
・Raspberry Pi 5用ヒートシンク、熱伝導シリコンが付属します。

●仕様

PoE入力電圧37～57V
電源供給能力GPIOヘッダー：5V/4.5 A(最大)
2Pヘッダー：12V/2A(最大)
DC-DCコンバータチップMP8759GD(降圧型)
外形寸法70×56.5mm

【ご注意】
・本製品はIEEE 802.3af/atの両PoE規格に対応していますが、Raspberry Pi 5の消費電流から30W(IEEE802.3at規格)対応のPoEスイッチングハブやインジェクターが必要です。
・Raspberry Pi 5やマイクロSDカード、スイッチングハブは付属しません。

【内容物】
・PoE HAT(F)本体 ×1
・Raspberry Pi 5用ヒートシンク ×1
・熱伝導シリコン(3枚組) ×1

【資料】
・製品Wiki
