ADA-5991
STEMMA QT / Qwiic USB Type-C 電源供給用ダミー基板
マルツコード：
M3055-455
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/17 14:15 現在）

提携先在庫数：5個(2025/05/15 09:00現在)

納期：
4営業日程度
数量
1個以上
￥2,030.00
(税込￥2,233.00)

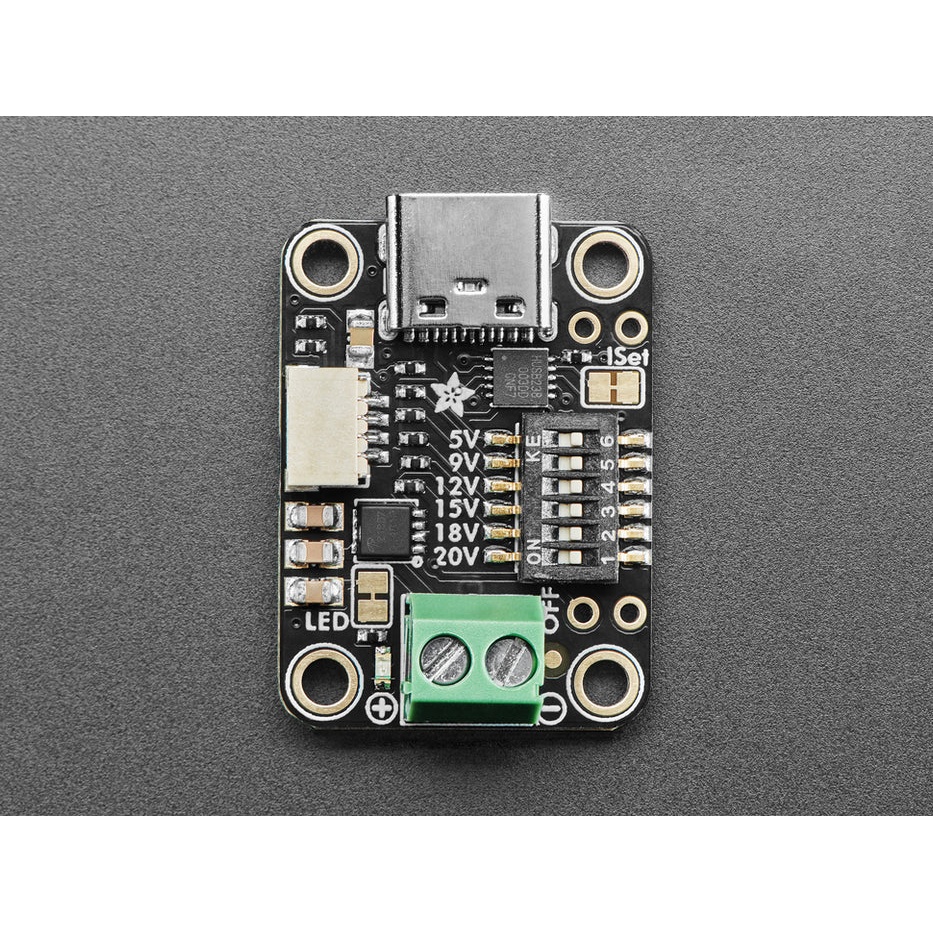

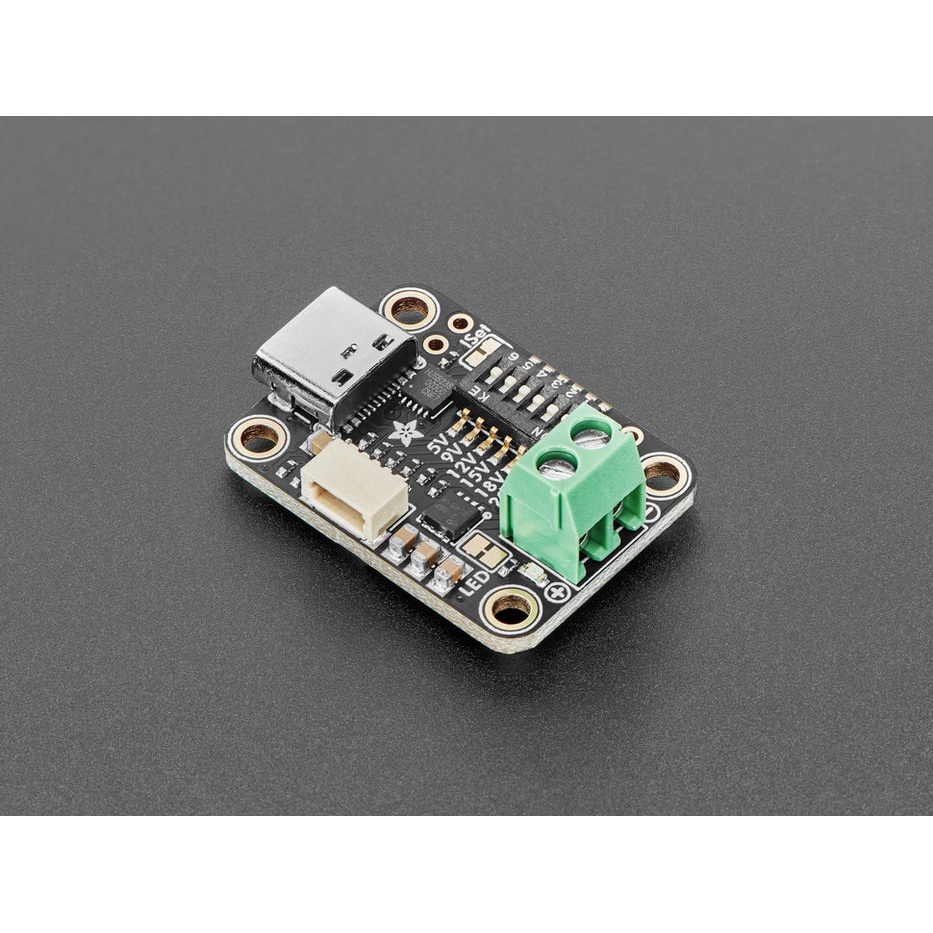

STEMMA QT / Qwiic USB Type-C 電源供給用ダミー基板【ADA-5991】

の概要

従来のAdafruit USB-PDトリガー基板(I2C設定/固定設定)【ADA-5807】に、STEMMA QT / Qwiicコネクタなど機能を追加して、ハンダ付けなしでも使用できるようにしたバージョンです。

HUSB238を搭載し、USB Power Delivery規格対応のType-Cコネクタから、5 ～20Vまでの電圧を取り出して、電源として使用可能にするダミー基板です。I2Cを通じて、Arduinoなどから必要な電圧と電流をダイナミックに設定することができます。また、スイッチにより出力電圧を選択することもできます。

【注意】本商品は全てのPD給電機器との接続を保証するものではありません。また必要に応じて保護回路を外付けするなど適切な措置を施してください。

●特長

・ハンダ付けが不要、スイッチによりその場で電圧を変更できます。
・ターミナルブロックを使用して、ロボット、ディスプレイ、LEDなどへ電源供給できます。
・緑色LEDにより、ターミナルブロックの電源状態を確認できます。
・QwiiC、StemmaQTを使用したI2C通信によってクエリと設定が可能
・スイッチを追加して、内部パスFETの切断をオン/オフ可能

●仕様

・DIPスイッチ ×1
　・5、9、12、15、18、20V
・緑色LED ×1
・電源出力ターミナルブロック ×1
・USB TypeCポート ×1
・ISetジャンパ ×1
・オン/オフスイッチ用ピン ×1
・Stemma QT、QwiiC対応

【資料】
・使用ガイド
・I2C通信用ライブラリ(GitHub)
