POLOLU-5383
Pololu 理想ダイオード逆極性保護回路基板(4-60V/12A)
マルツコード：
M3055-466
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/08 00:48 現在）

提携先在庫数：19個(2025/05/07 09:00現在)

納期：
4営業日程度
数量
1個以上
￥525.00
(税込￥577.00)

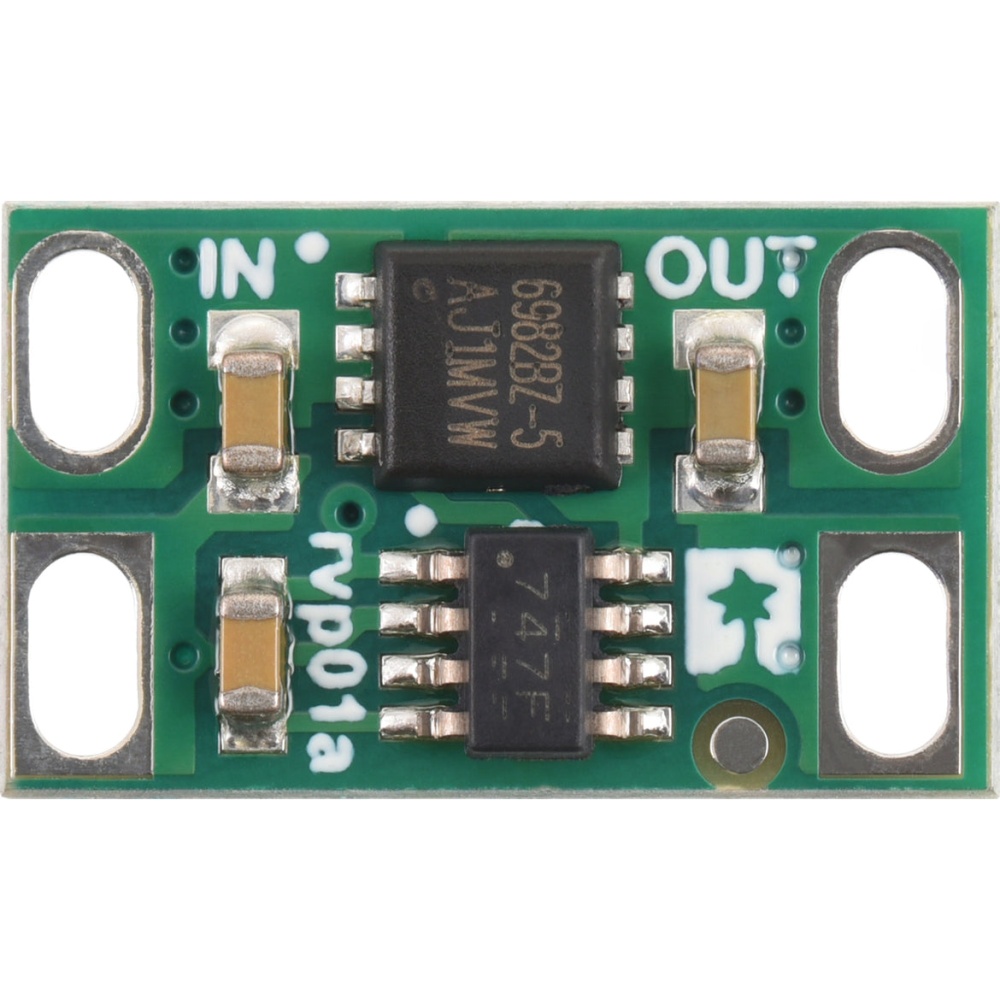

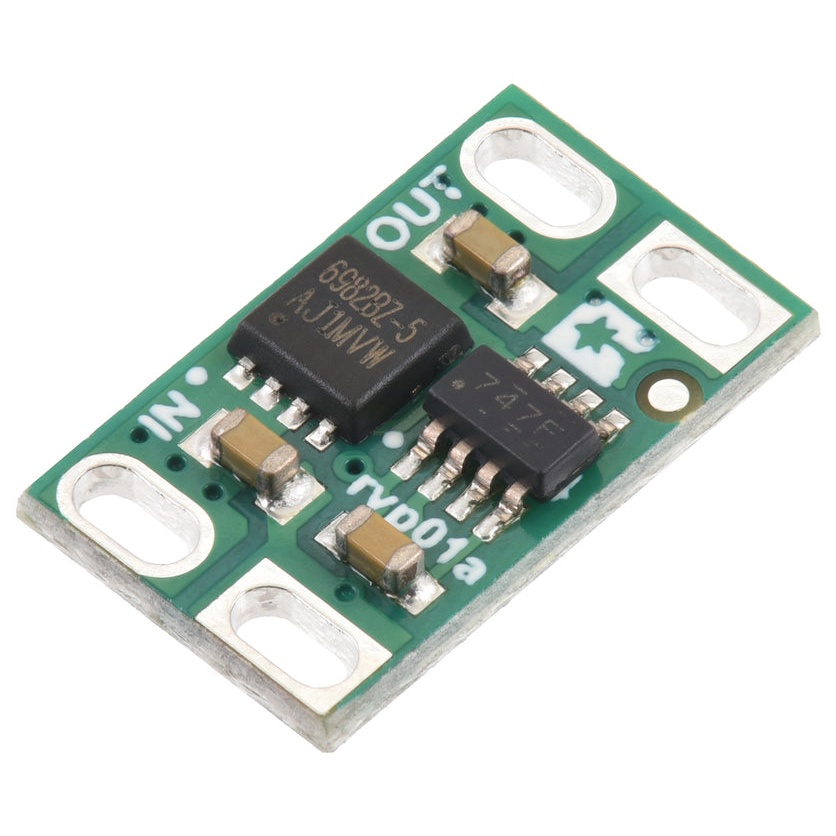

Pololu 理想ダイオード逆極性保護回路基板(4-60V/12A)【POLOLU-5383】

の概要

接続された負荷を－60 Vまでの逆電圧から保護するための基板です。最大電流12Aまで 対応し、逆電流ブロック付きのバージョンで、理想ダイオード回路として機能し、出力から入力への逆電流を遮断します。

●仕様

寸法7.6mm×12.7mm
動作電圧4V～60V
最大電流12A
抵抗 < 5mΩ
逆電流遮断機能あり(理想ダイオード)

このモジュールは、LM74700-Q1逆電圧保護理想ダイオードコントローラとNチャネルMOSFETを使用して、 －60 Vまでの負電圧から保護します。4V(起動後は3.2V)から60Vで動作し、MOSFETがオンのとき (電源が適切な極性で接続されているとき)のVINパスインピーダンスは約5mΩで、 最大約12 Aの連続電流(数秒間で最大約40 A)を可能にします。

【接続】

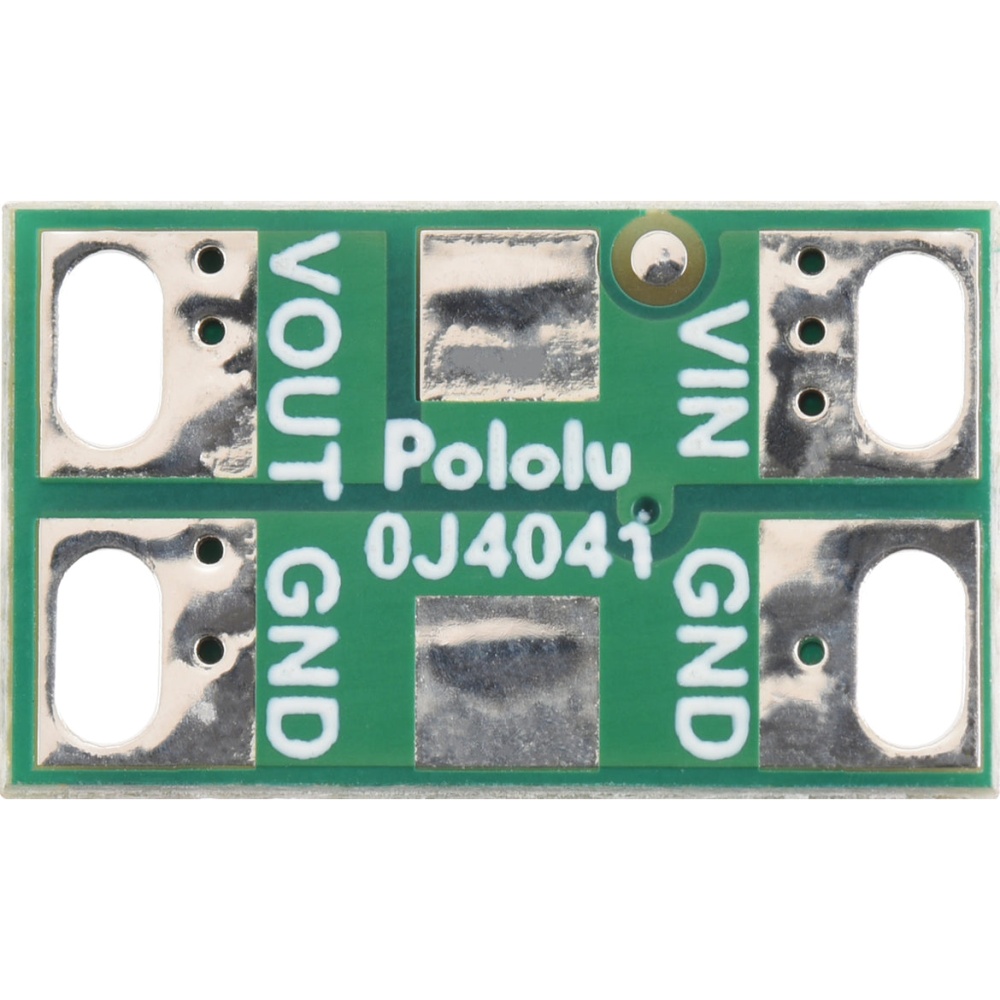

電源とグランドはボードのVINとGND側に接続し、VOUTピンとGNDピンは負荷に接続します。電源が正しく接続され、VINに正電圧がかかる場合、電源はボードを通してVOUTに流れます。電源が正しく接続されておらず、GNDに正電圧がかかる場合、電源は出力に流れず、接続された負荷は逆電源電圧から保護されます。

【資料】
・図面
