DP100
USB-PD入力安定化電源
マルツコード：
M3186-011
品質ランク：
M1
在庫のある営業所( 2営業所 )
自社在庫数：
1個
（ 2025/05/07 04:21 現在）

出荷予定日：
2025/5/7
16:00
までのご注文で
2025/5/7
出荷
数量
1個以上
￥8,400.00
(税込￥9,240.00)

USB-PD入力安定化電源【ALIENTEK-DP100】

の概要

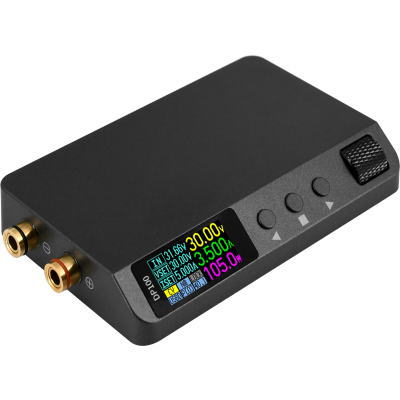

コンパクトで軽量な定電流/定電圧出力の安定化電源


USB PD(Power Delivery)に対応するACアダプタやモバイルバッテリ、スマートホンの充電器などを電源として使用でき、定電圧と定電流を出力することができるポータブルデジタル電源です。USB-CコネクタよりUSB PD/QC規格の入力に加えて、付属するDC2.1mm - USB-C変換ケーブルを用いてDC2.1mmジャックのACアダプターからも電源を供給することができます。
入力できる電圧はDC4.8V～36Vで、5V～32Vが推奨されています。降圧コンバータを採用しているので、出力できる電圧は入力電圧を下回る値になります。
入力電圧用にUSB Type-Cコネクタ、パソコンとの接続用にUSB Type-Aコネクタ、出力用に赤/黒で2個のバナナジャックが本体に接続されています。電源が入ると、バナナジャックのつけ根にあるLEDが点灯します。
出力の設定は、前面にある0.96インチのIPS LCDディスプレイと3つの押しボタン、回転するジョグダイヤルで行います。出力は最大電力が100Wで、電圧と電流を0～30.00V/0～5.000Aに設定でき、分解能は電圧は0.01V、電流は0.001Aで、精度はいずれも0.1％です。また、10個の出力をプリセットしておくことができます。
パソコンで使用するATK-DP100というソフトウェアが用意されており、DP100の設定や電圧/電流の表示と切り替え、プリセット値の変更、ファームウェアのアップデートなどの操作ができます。

●特長

・0.96インチのIPS LCDを搭載
・USB PD/QC規格に対応
・USB-CコネクタよりDC5V～32Vの入力が可能
・0～30.00V間で出力電圧を調節可能(分解能：0.01V、精度：0.1％)
・0～5.000A間で出力電流を調節可能(分解能：0.001A、精度：0.1％)
・10個の出力をプリセット可能
・豊富な保護機能を搭載
・USB Type-Aコネクタから電源出力とPCとの接続、ファームウェアのアップデートが可能

●仕様

電源入力端子USB Type-C
電源出力端子4.0mmバナナジャック、USB Type-A
電源入力DC5～32V、100mA～5A
電源出力4.0mmバナナプラグ出力：0～30V/0～5A(最大100W、入力より大きな出力は出ない)
USB Type-A出力：5V/1A(入力が5.5V/1Aより高い場合のみ使用可能)
最大出力100W
出力設定分解能電圧：10mV
電流：1mA
出力設定精度電圧：≦0.1％ ± 5mV
電流：≦0.1％ ± 3mV
読み取り分解能入力電圧：0.01V
出力電圧：0.01V
出力電流：0.001A
読み取り精度入力電圧：≦0.2％ ± 10mV
出力電圧：≦0.1％ ± 10mV
出力電流：≦0.1％ ± 5mA
リップルノイズ電圧：≦2mVrms、10mVp-p
出力電流：≦1mArms、3mAp-p
保護機能過電圧保護(OVP)、過電流保護(OCP)、過負荷保護(OPP)、過熱保護(OTP)、逆接保護(REP)
動作モード定電流(CC)、定電圧(CV)
スクリーン0.96インチ IPS LCD(160×80ピクセル)
寸法100.4mm×62.2mm×17.2mm
重量約95g

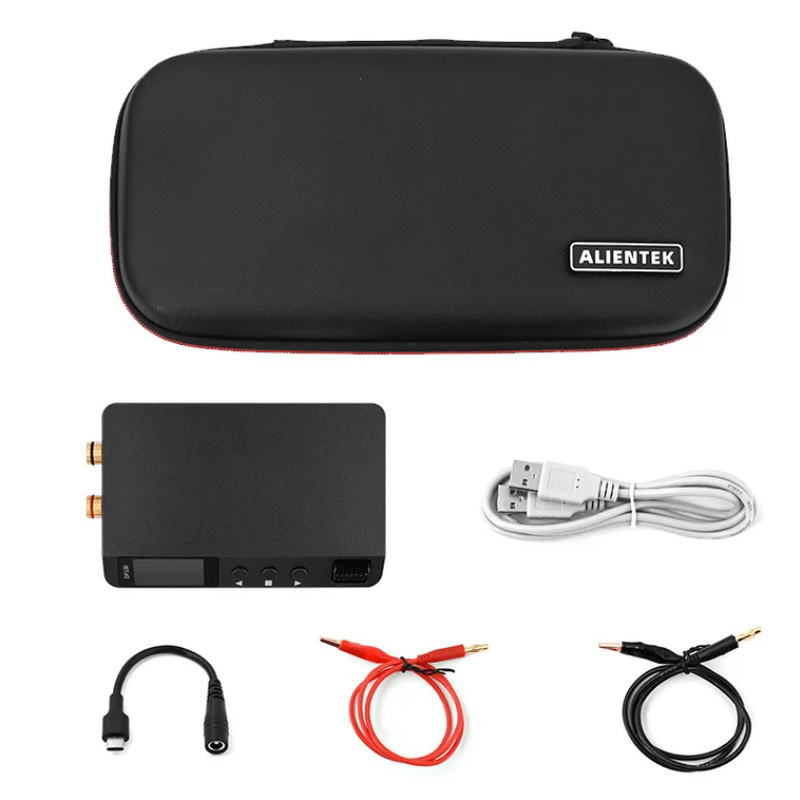

【セット内容】
・USB-PD入力安定化電源 ×1
・USB Type-C - Aケーブル ×1
・DC2.1mm - USB Type-C変換ケーブル ×1
・ワニ口クリップ(赤) ×1
・ワニ口クリップ(黒) ×1
・簡易取扱説明書 ×1
・ジッパー付きバッグ ×1

【資料】
・ユーザーマニュアルやPCソフトウェア、ファームウェアアップデーターなど
・有志による日本語マニュアル
