GR-M10-B/S-B45
GNSS受信ボード
マルツコード：
M3344-582
品質ランク：
M1

GNSS受信ボード【GR-M10-B/S-B45】

の概要

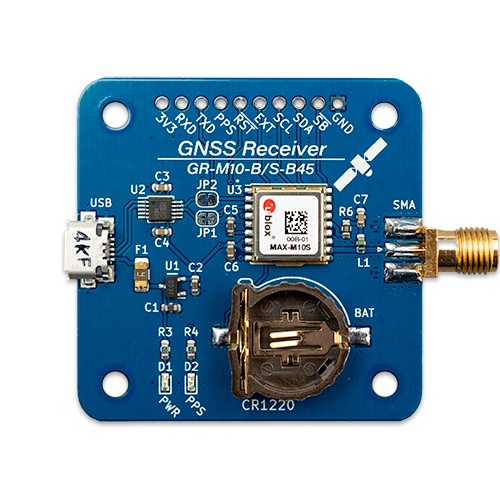

MAX-M10Sを搭載したGNSS受信ボード


本ボードに搭載されているu-blox製のMAX-M10Sは、25mW以下の消費電力で測位が可能なコンパクトサイズのGNSSモジュールです。GPS、GLONASS、BeiDou、Galileo、QZSSに対応しています。MAX-M10SのUART、I2C、PPS、SAFEBOOT、RESET、EXTINTの信号線は基板の 2.54mmピッチのスルーホールに引き出されています。UARTは、基板上のジャンパ(JP1、JP2)をカットすることでUSBシリアルICから切り離すことができます。
基板上には、ホストに接続するmicroUSB-Bコネクタとアンテナに接続するSMAコネクタ、バックアップ電池用にCR1220のケースが搭載されています(電池は付属しません)。そのほかに、赤色LED(電源通電時に常時点灯)と青色LED(衛星捕捉時1秒に1回点滅)が搭載されています。
基板は、45mm×45mmの片面ユニバーサル基板と同寸法で、重ねた時に取り付け穴とスルーホールの位置が一致します。ケースが必要な場合は45基板用アクリルパネルを利用できます。

【ご注意】
※USBケーブルとアンテナは付属していないので別途ご用意ください。

●仕様

GNSSモジュールu-blox MAX-M10S 搭載
対応測定システムGPS、GLONASS、BeiDou、Galileo、QZSS
最大加速度≦4G
最大高度8000m
最大速度500m/s
タイムパルス精度30ns
最大更新レート10Hz
対応プロトコルNMEA、UBX
その他バックアップ電池としてCR1220を1個使用(交換可能)
ソフトウェア災危通報サンプル受信プログラムを提供(Python/MIT license)
u-blox社提供のu-center2(無償)で詳細な設定が可能
接続インターフェース端末側：microUSB-B、アンテナ側：SMA
インジケーター赤色LED、青色LED


※詳しくは、GR-M10 Seriesの紹介ページをご覧ください。
