M5STACK-M003-V2
M5Stack用GPSモジュール v2.0(外部アンテナ付き、AT6668搭載)
マルツコード：
M3430-335
品質ランク：
M1
在庫のある営業所( 6営業所 )
自社在庫数：
4個
（ 2025/06/15 02:50 現在）

出荷予定日：
2025/6/16
数量
1個以上
￥2,448.00
(税込￥2,692.00)

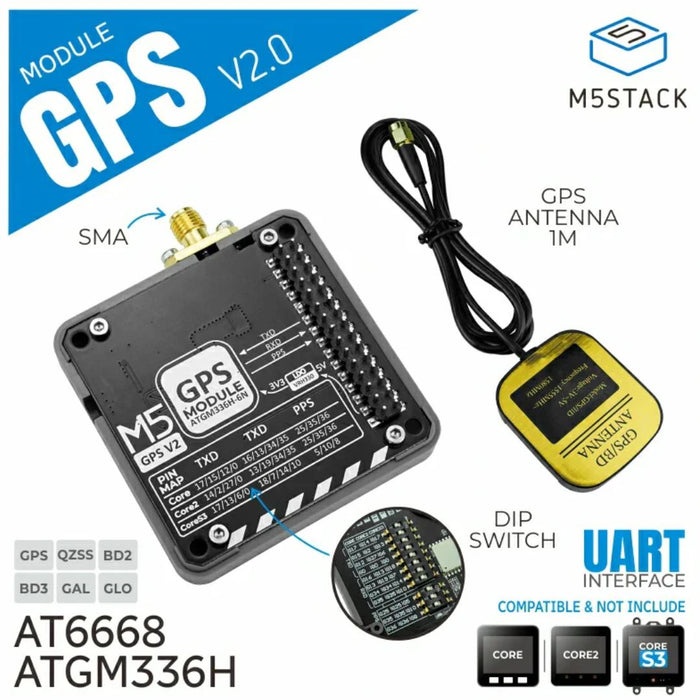

M5Stack用GPSモジュール v2.0(外部アンテナ付き、AT6668搭載)【M5STACK-M003-V2】

の概要

GNSSによる全地球測位モジュール


Zhaokong Microelectronics製のナビゲーション用SoCのAT6668を搭載したGNSSモジュールです。このモジュールは、マルチ周波数、マルチモードのGNSS信号受信をサポートし、GPS、BD2、BD3、GLONASS、GALILEO、QZSSなどのさまざまな衛星ナビゲーションシステムと互換性があり、シングルシステムによる独立測位だけでなく、高精度の測位が可能なマルチシステムによる測位が可能です。信号が弱い地域でも、より高精度な測位ができます。

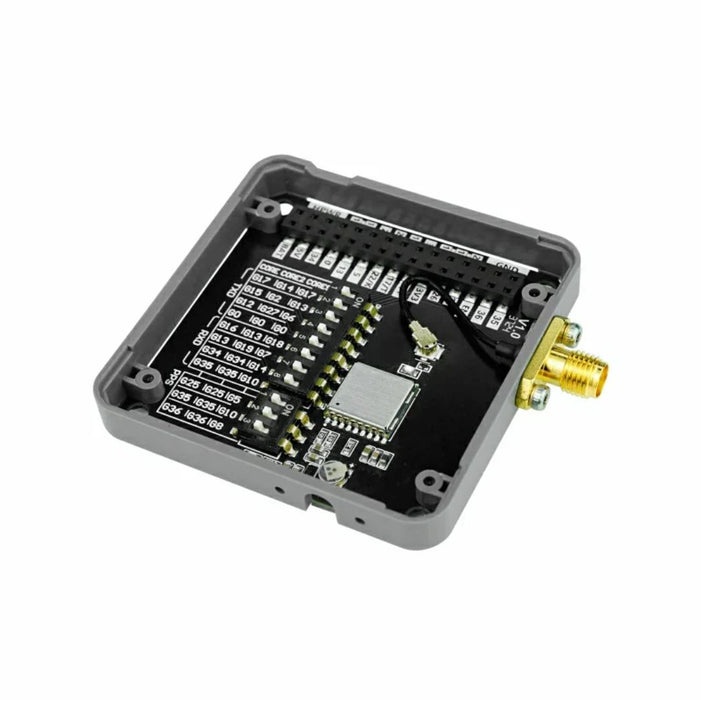

外部SMAアンテナが付属しており、Tx/Rx通信ピンを柔軟に切り替えることができるディップ スイッチも搭載しています。また、PPS信号出力により、正確なタイミング調整が可能です。マルチスタックの使用をサポートし、カスタマイズ性と柔軟性を高めているため、車載ナビゲーション、IoT測位デバイス、リモート監視、スマートシティ、産業オートメーションなどの高精度測位アプリケーションに適しています。

●特長

・M5Stack Core/Core2/CoreS3などのM5コアに接続可能(DIPスイッチで設定)
・マルチシステムに対応
・マルチチャンネルにより多くのGNSS(GPS/QZSS/BeiDou-2/BeiDou-3/GALILEO/GLONASS)をサポート
・低消費電力
・測位精度は1.5m
・開発環境：UIFlow 1.0、UIFlow 2.0、Arduino IDE

●仕様

SoCAT6668
対応GNSSGPS/QZSS/BeiDou-2/BeiDou-3/GALILEO/GLONASS
周波数帯L1(GPS/QZSS/SBAS)、E1(GALILEO)、R1(GLONASS)
チャンネル数50
測位精度1.5m未満(CEP50)
更新頻度最大10Hz
プロトコルNMEA0183 4.1
感度－162dBm(トラッキング)、－160dBm(キャプチャ)、－148dBm(コールドスタート)
起動時間1秒(ホットスタート)、～23秒(コールドスタート)
消費電流42.78μA(5V、スタンバイ時)、～41.96mA(5V、動作時)
本体外形寸法54×54×13.1mm
外部アクティブアンテナ41.2×46.8×15mm、SMAケーブル(1m)直付け

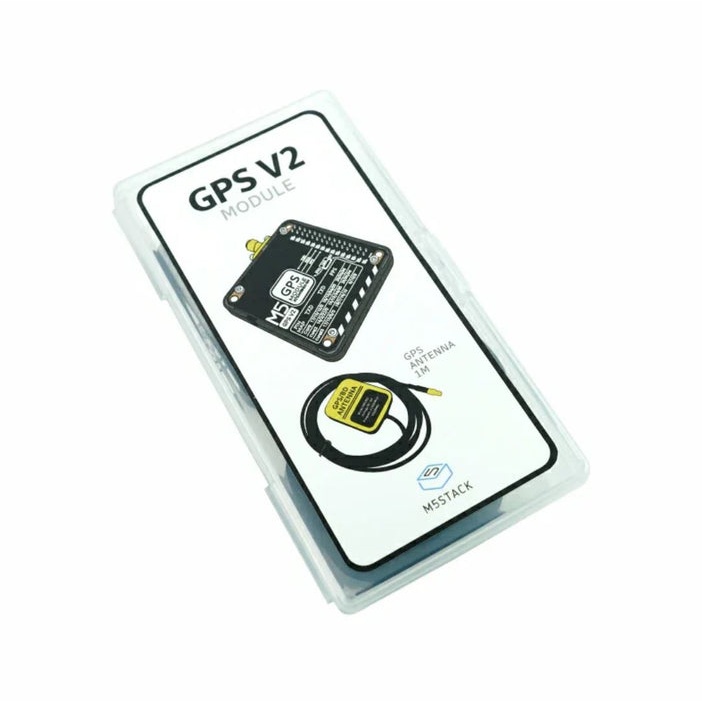

【セット内容】
・M5Stack用GNSSモジュール V2 ×1
・外部アクティブアンテナ ×1

【資料】
・ドキュメント
・外部アクティブアンテナ 寸法図


【紹介動画】

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら
