SFE-SEN-26554
Qwiic - BMV080搭載 PM1/PM2.5/PM10 空気質センサ
マルツコード：
M3430-348
品質ランク：
M1
自社在庫数：
0個
（ 2025/09/01 05:42 現在）

提携先在庫数：6個(2025/08/28 09:00現在)

出荷予定日：
2025/9/5
16:00
までのご注文で
2025/9/5
出荷
数量
1個以上
￥12,789.00
(税込￥14,067.00)

Qwiic - BMV080搭載 PM1/PM2.5/PM10 空気質センサ【SFE-SEN-26554】

の概要

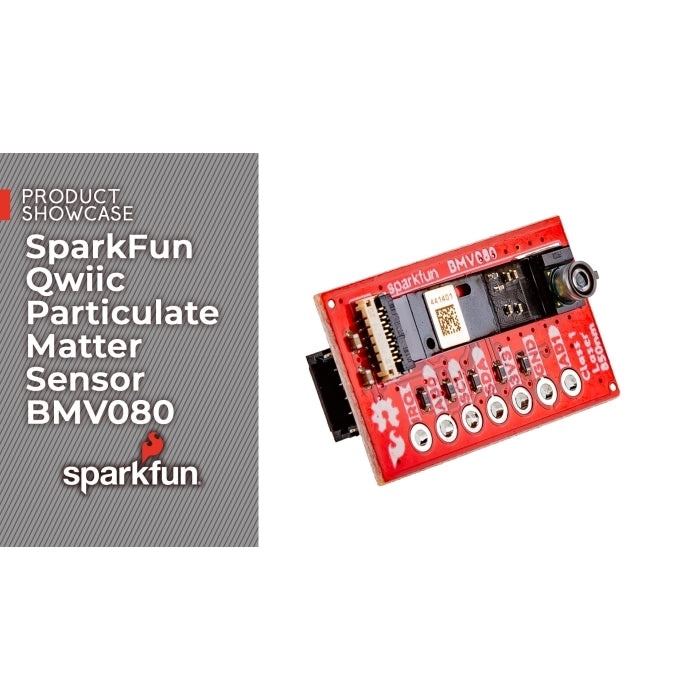

世界最小クラスの粒状物質センサ(市販同種デバイスの450分の1サイズ、わずか4.4×3.0×3.3mm)Bosch社 BMV080が搭載された空気質センサです。空気質センサには、フォトダイオード内蔵の超コンパクトなレーザーをベースにした革新的なデザインが採用されています。洗練されたアルゴリズムにより、あらゆる空間内のPM濃度を、ファン不要で直接追跡できます。 PM1、PM2.5、PM10をリアルタイムで検出し、実用的なデータを提供します。

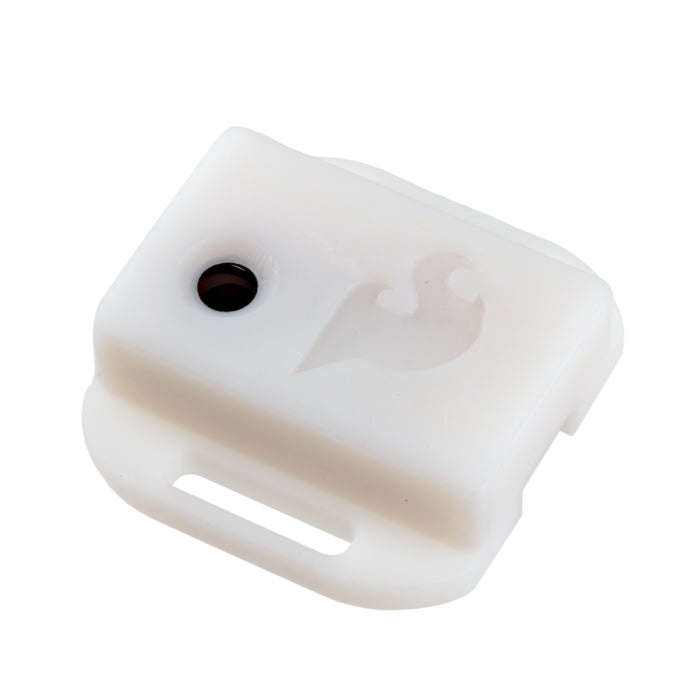

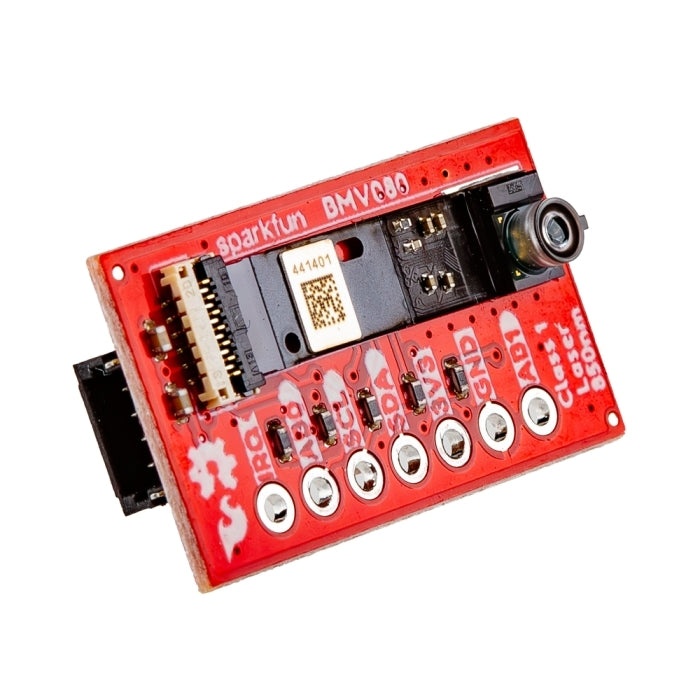

密閉された筐体内にはBMV080センサが搭載された基板があり、フレキシブルケーブルでFPC13ピン0.33mmコネクタと接続されています。基板裏面には水平型のQwiicコネクタが備わっています。また、2.54 mmピッチのピンも引き出され、ハンダ付けやブレッドボードによるプロトタイピングも可能です。

●特長

・平均電圧入力:3.3 V(Qwiicコネクタ経由)
・消費電流:< 68 mA(ODR 0.97 Hz時)、< 30 μA (スリープ時)
・FPC 13ピン 0.33 mmコネクタ
・2x 2.2 kΩ プルアップ抵抗
・1x 水平Qwiicコネクタ
・I2Cアドレス:0x54、0x55、0x56、0x57(デフォルト)
・ジャンパ
　－I2C
　－I2Cアドレス(AB0 & AB1)
　－通信インターフェース(SPI/I2C)

【Bosch BMV080】

センササイズ4.2×3.1×20 mm(フレキPCB ベースコネクタ含)
PM 質量濃度範囲:0 ～ 1000 g/m3
分解能:1 g/m3
精度(標準値)± 10 g/m3 (0 ～ 100 g/m3)
測定値の± 10%(101 ～ 1000 g/m3)
測定モード連続/デューティサイクリング
出力データレート(ODR)最大0.97 Hz(連続モード)
設定可能(デューティサイクリングモード)
通信インターフェースI2C(デフォルト)、SPI
起動時間1.2秒
レーザーClass 1 (IEC 60825-1準拠)
動作温度＋15 ～ ＋65℃
保管温度ー40 ～ ＋70℃

【Qwiicシステムとは】
Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、 I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

【資料】
・回路図
・基板寸法図
・使用ガイド
・データシート
　－BMV080
・Arduino ライブラリ
　－SparkFun BMV080
　－SparkFun Toolkit
・BMV080 SDK Request
・GitHub Hardware Repo
