M5STACK-M013-V11
M5Stack用ファンモジュール v1.1 （STM32F030）
マルツコード：
M3490-541
品質ランク：
M1
自社在庫数：
3個
（ 2025/06/19 03:54 現在）

出荷予定日：
2025/6/19
16:00
までのご注文で
2025/6/19
出荷
数量
1個以上
￥2,179.00
(税込￥2,396.00)

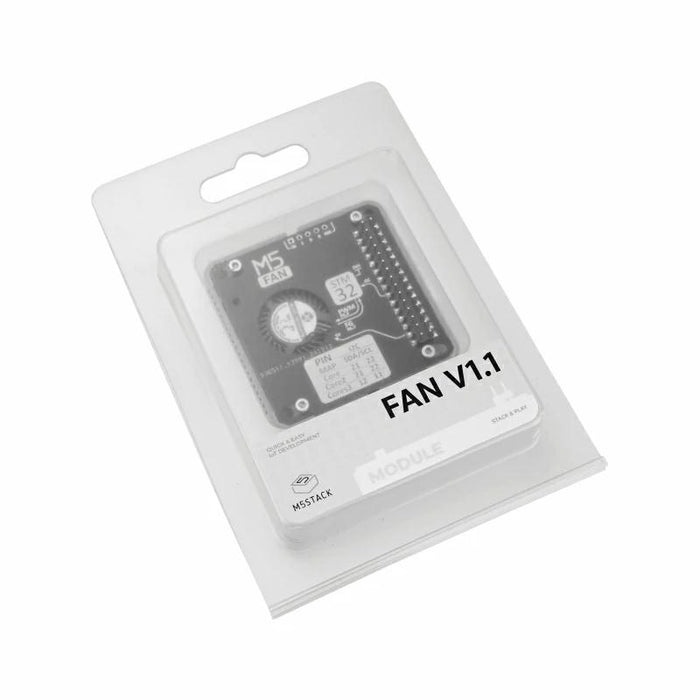

M5Stack用ファンモジュール v1.1 （STM32F030）【M5STACK-M013-V11】

の概要

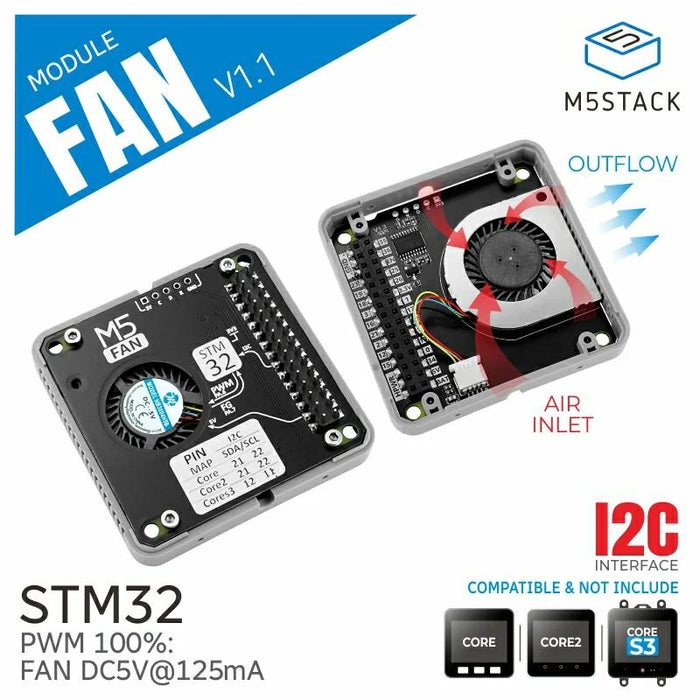

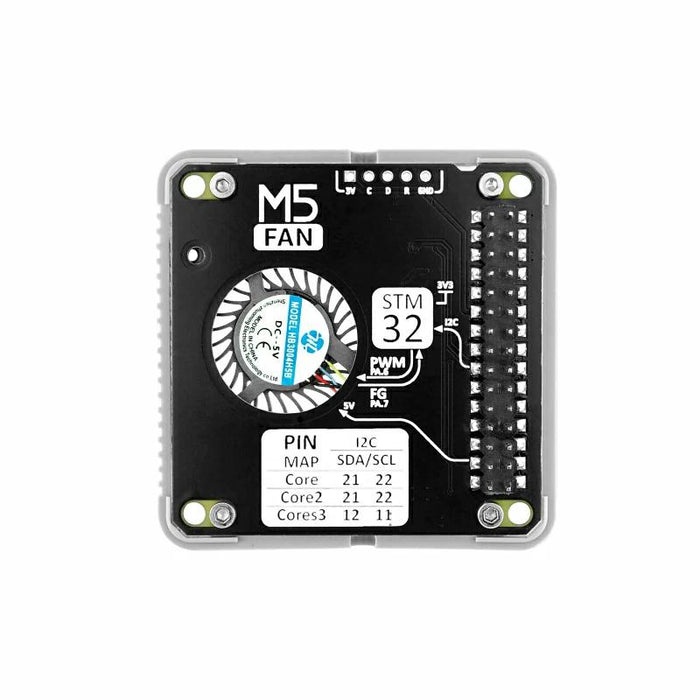

M5Stackシステム用の冷却モジュール


STM32マイクロコントローラを内蔵し、M5Stackシステムにスタックして使用する冷却モジュールです。このモジュールは主にスタックしたシステムの冷却に使用し、システムの熱性能を効果的に向上させます。M5Stack用ファンモジュールのバージョンアップ版で、I2C通信に対応し、より細かなPWM制御を行っています。I2Cプロトコルによる制御により、ファン速度の読み取りと制御、失速保護をサポートします。組み込みデバイスやスマートハードウェア、その他熱管理を必要とするアプリケーションに最適です。

●特長

・STM32マイクロコントローラを搭載
・I2Cプロトコルによりファン速度の読み取りと制御が可能
・ストール保護機能を搭載
・開発環境：UIFlow 1.0、UIFlow 2.0、Arduino IDE

●仕様

コントローラSTM32F030F4P6
通信方法I2C (0x18)
動作電圧5V
騒音テスト
(周辺騒音40.8 dB)		PWM 20%：48.6dB
PWM 60%：64.5dB
PWM 100%：70.6dB
動作時消費電力PWM 20%：DC5V@13.52mA
PWM 60%：DC5V@56.19mA
PWM 100%：DC5V@125.14mA
待機時消費電力DC5V@503.49μA
ファン速度11500RPM ±10%
最大風量1.23CFM
ファン速度制御速度読み取り/PWM制御
ストール保護ストール保護機能対応
動作温度0～＋40℃
寸法 54×54×13.1mm
重量 14.9g


【資料】
・製品ドキュメント
