POLOLU-5480

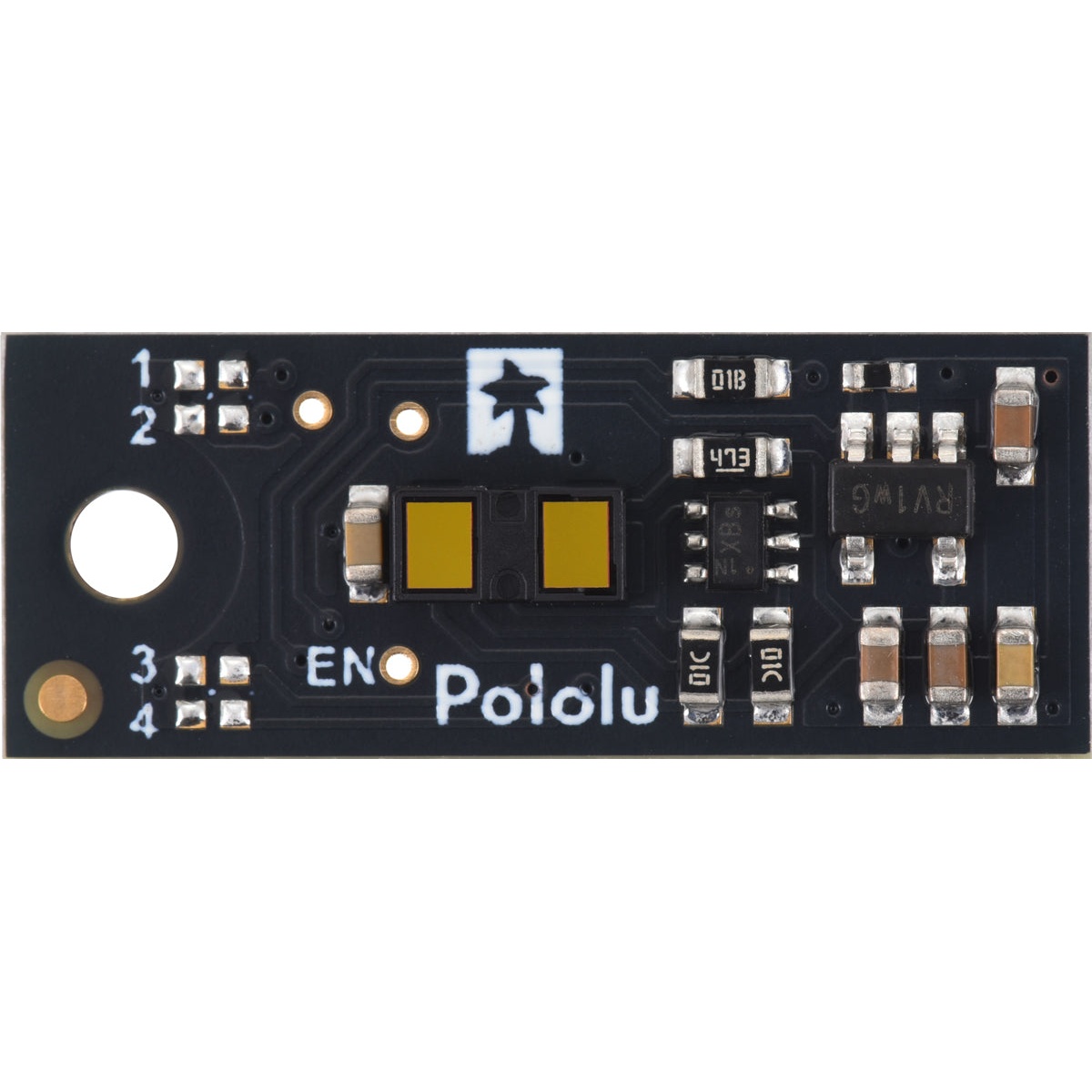

Pololu デジタル距離センサ(25cm サイドエントリー型コネクタ)
マルツコード：
M3588-345
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/14 07:08 現在）

提携先在庫数：5個(2025/07/11 09:00現在)

納期：
4営業日程度
数量
1個以上
￥4,295.00
(税込￥4,724.00)

Pololu デジタル距離センサ(25cm サイドエントリー型コネクタ)【POLOLU-5480】

の概要

範囲25 cm内の物体を検出するLiDARベースの小型距離センサです。センサが有効状態になると連続的に測距し、検出範囲内の物体の有無をデジタル出力で表示します。物体の検出/非検出はロー/ハイで出力されます。

【ご注意】
センサは検出範囲内にある物体の存在のみを検出し、距離は測定しません。上図に示すように、最大距離の閾値にヒステリシスがあるので、物体が閾値を超えた場合にもスムーズな遷移を実現します。センサは、センサ面から約1 mm以内の物体を検出できます。

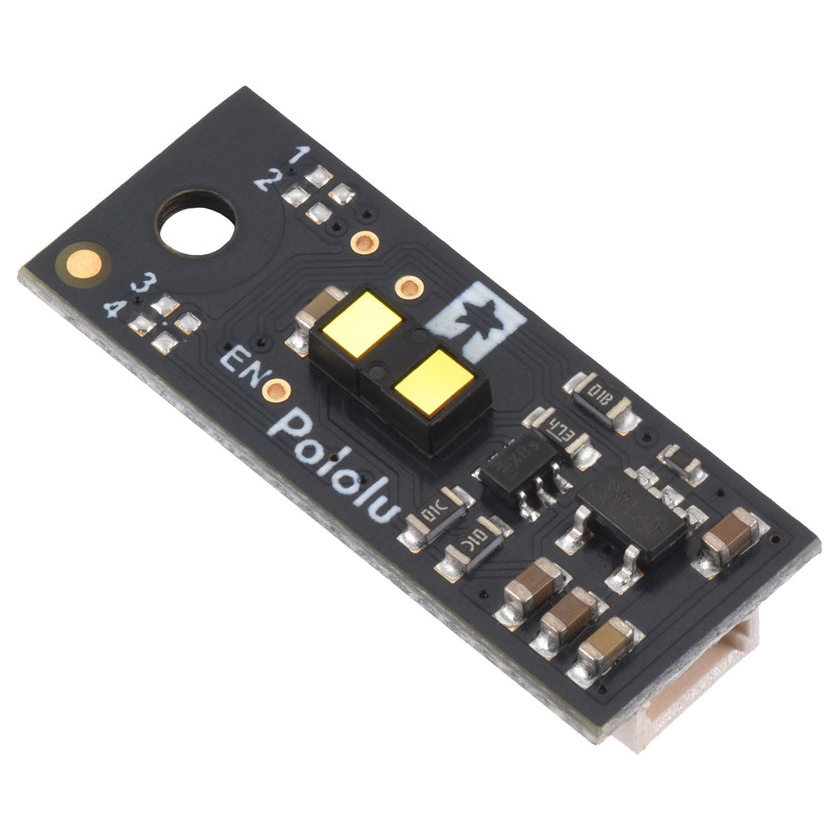

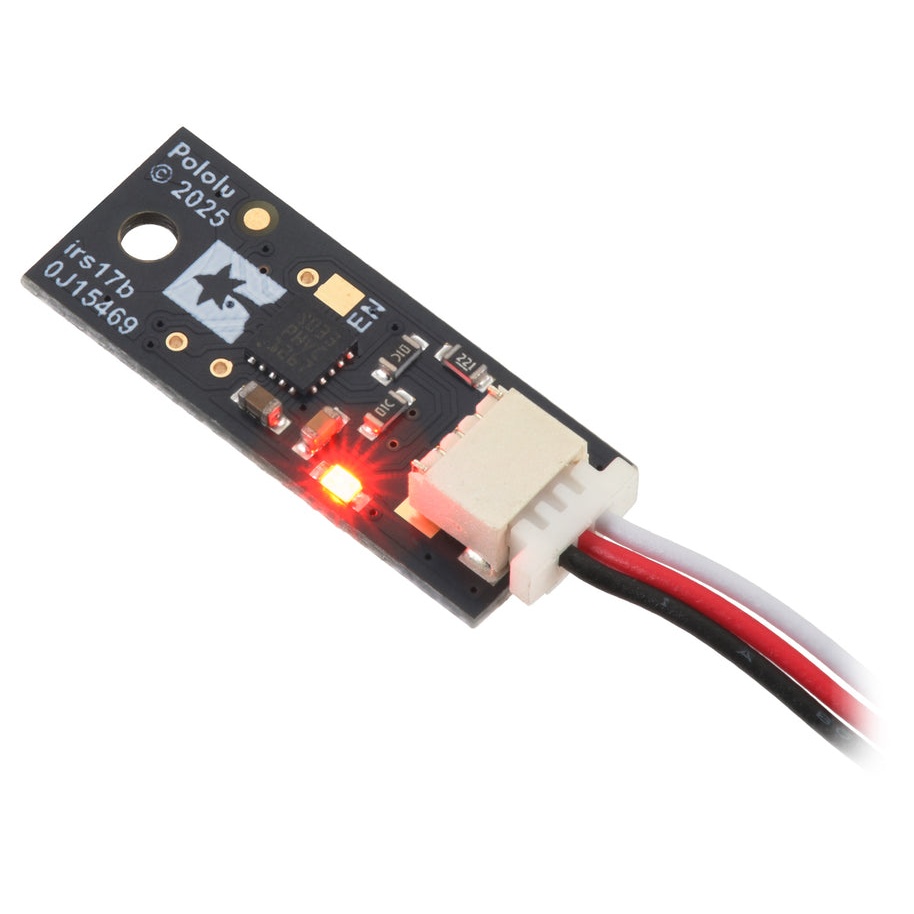

センサは側面に3ピンオスJST SHサイドエントリー型コネクタ付きです。2.54 mmピッチスルーホールにもコネクタと同一機能のものが引き出されています。

物体検出に反射光の強さを用いる単純な光学センサとは異なり、本センサは短距離LiDARモジュールを採用し、目に安全な赤外線レーザー光が、最も近い物体に到達し反射するのに要する時間を正確に測定します。このため、センサ性能は物体の反射率や周囲光条件(ただし極度に低反射率の物体では範囲が短くなります)にほとんど依存しません。

【使用例】
・ブレークビームセンサ、遮光センサの代替品
・ロボット用非接触バンパー/障害物検出器
・機器/プロセスを起動する非接触インターフェース
・通過物体のカウンタ/タイマー

●仕様

動作電圧3.0 ～ 5.5 V
消費電流30 mA (有効時)、0.4 mA (無効時)
最大範囲25 cm
最小範囲< 1 mm
最小更新頻度100 Hz(周期 10 ms)
視野角(FOV)15° (標準値)、物体反射率及び周辺条件で変化
エミッター940 nm Class 1 VCSEL(vertical cavity surface-emitting laser)
出力デジタル信号(ロー:物体検出時、ハイ:非検出時)
コネクタ3ピンオスJST SHサイドエントリー型コネクタ
寸法22.9 × 8.9 × 5.6 mm
重量0.5 g

【ご注意】
・ENABLEピンをローにすると低消費電力モードに、VINにプルアップ(デフォルト)するとセンサは有効になります。
・ボードにはM2ネジ用の取付穴があります。

【資料】
・寸法図
