ADA-6313
FeatherWing OLED 128x64 STEMMA QT/Qwiic互換
マルツコード：
M3588-353
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/19 07:39 現在）

提携先在庫数：5個(2025/07/18 09:00現在)

納期：
4営業日程度
数量
1個以上
￥3,138.00
(税込￥3,451.00)

FeatherWing OLED 128x64 STEMMA QT/Qwiic互換【ADA-6313】

の概要

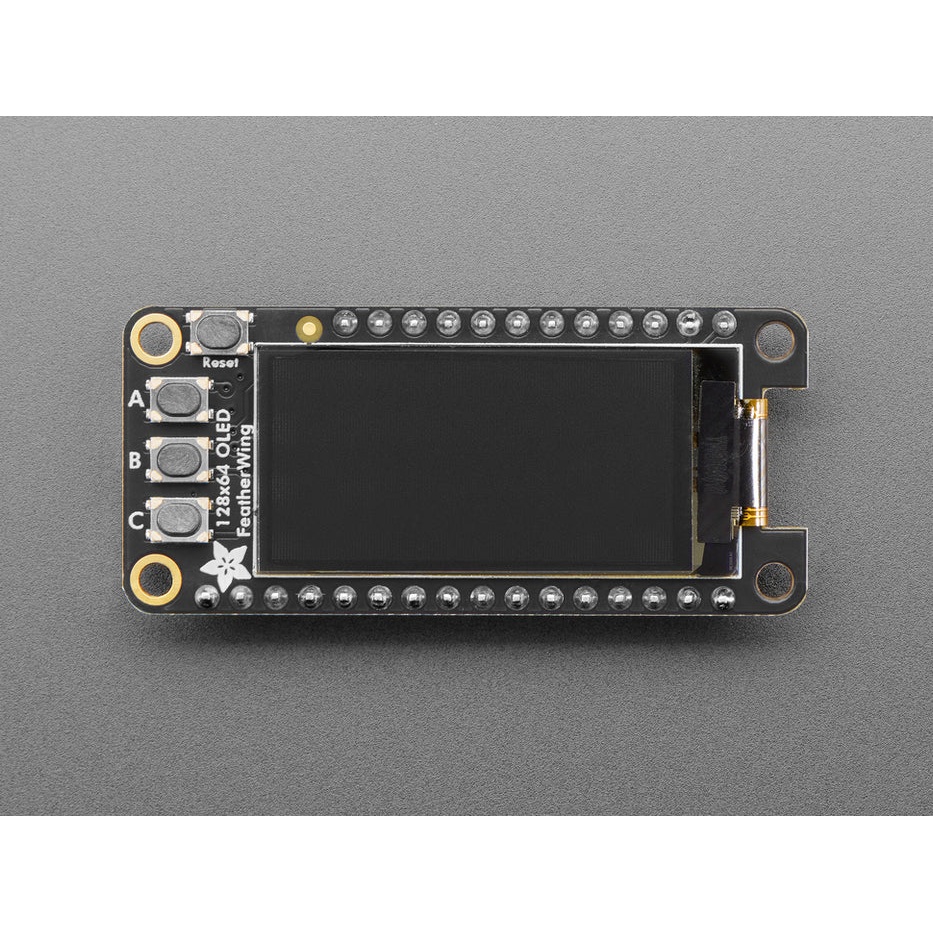

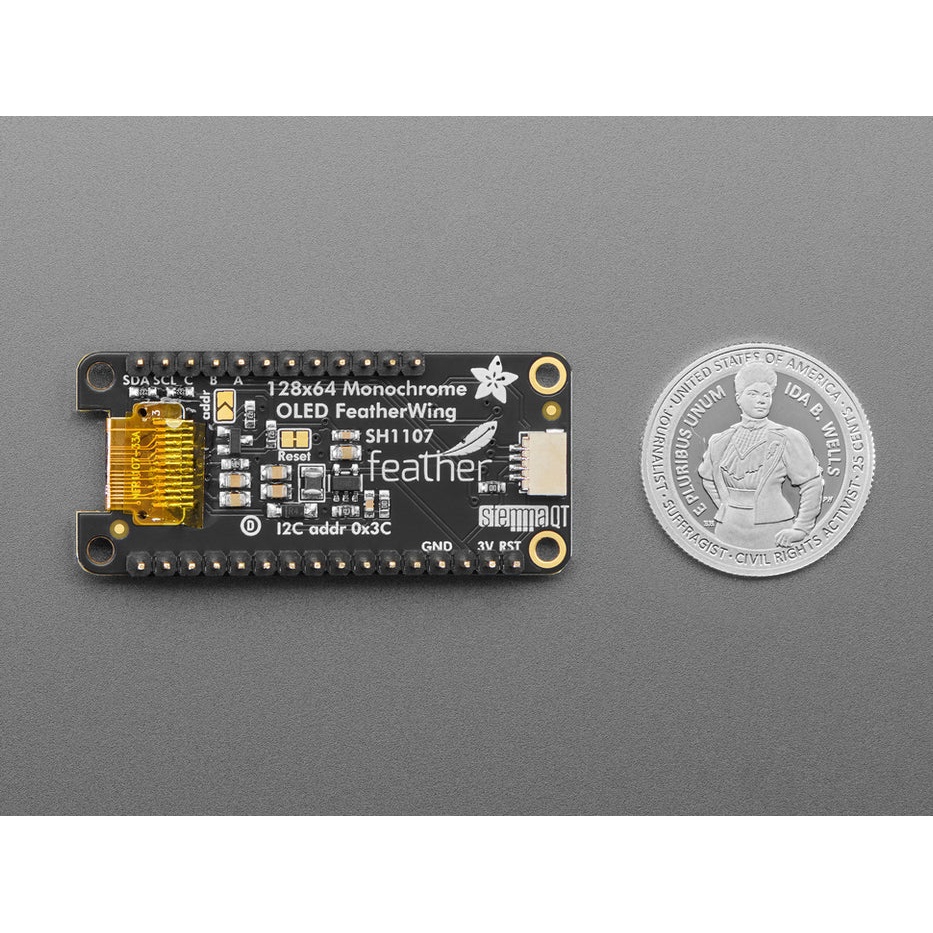

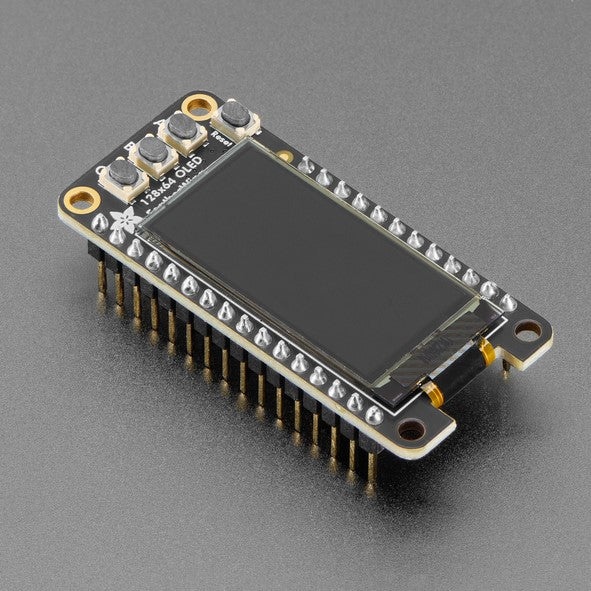

AdafruitのFeatherシリーズ用のOLED表示器です。対角1.3インチ、128 x 64ドットの白黒グラフィックOLEDと三つのタクトスイッチ＋リセットスイッチをFeatherサイズに収めました。Feather本体とはI2C信号、タクトスイッチ用のGPIOピン3本、リセット信号、電源のみの接続です。またI2C信号はSTEMMA QTコネクタにも接続されているので、表示のみならSTEMMA QTケーブル一本で可能です。

●特長

・AdafruitのFeatherシリーズと同一寸法(52.0×23.0 mm)で、Featherにスタック可能です
・読みやすい128 x 64ドット白黒グラフィックOLEDを採用
・三つのタクトスイッチを装備
・Featherにスタックした場合でもリセットできるように基板上にリセットスイッチを装備
・CircuitPythonまたはArduino言語で簡単に使用できます
　－CircuitPython:Adafruit CircuitPython DisplayIO SH1107が提供されています
　－Arduino言語:Adafruit SH110xライブラリ及びAdafruit GFXライブラリを統合開発環境にインストールしてください

●仕様

OLED
表示色白(白黒)
解像度128 x 64ドット
コントローラSH1107
※ SSD1306Dではありません。ご注意下さい。
ホスト接続I2C
I2Cアドレス0x3C(既定値)
接続先コネクタFeather接続用スルーホール17番(SDA)・18番(SCL)、STEMMA QTコネクタに接続
ユーザ用タクトスイッチ
タクトスイッチ ×3Featherの 19番(GPIO5)、20番(GPIO06)、21番(GPIO09)ピンに接続
リセットスイッチ ×1Featherの 1番(nRESET)ピンに接続
その他Feather使用ピン2番(3.3 V)、4番(GND)
※上記に記載のないFeatherのピンは電気的には無接続です
別売のFeather用足の長いピンソケットのセットをFeather本体に使っている場合は他の用途に利用できます
基板外形寸法50.8×22.86 mm

【セット内容】
・ Adafruit FeatherWing OLED ×1
　※ピンヘッダは実装済です

【資料】
・使用ガイド

【動作例】

※ 動画の温湿度センサ、STEMMA QTケーブル、Feather本体、USBケーブルは付属しません
